El despertador Sunrise (9 / 11 paso)

Paso 9: El caso - versión madera

Ahora, las instrucciones para el caso de madera.

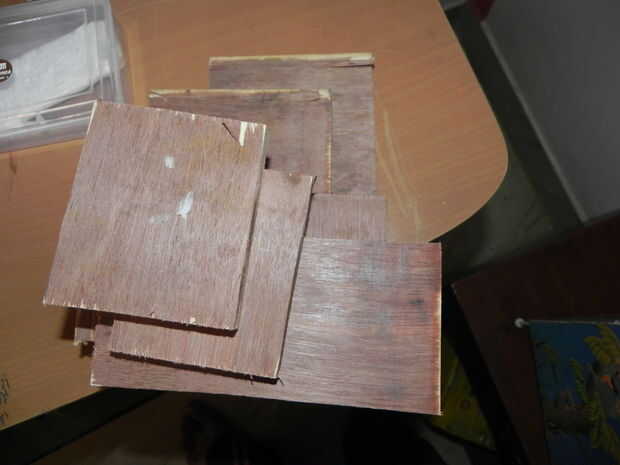

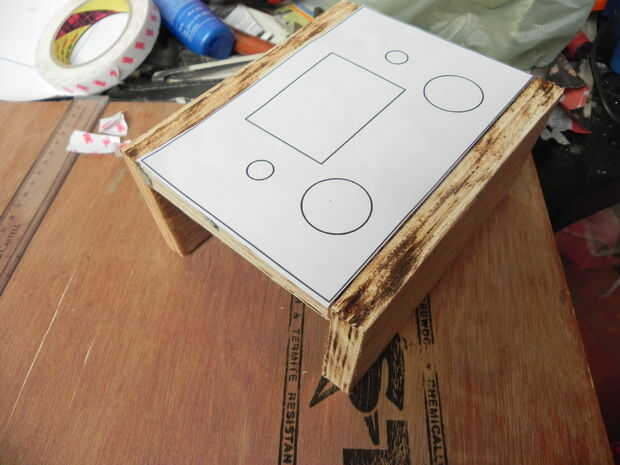

1. Cortar las piezas según la plantilla.
2. Coloque la parte delantera y las dos piezas planas (los que no los enchufes hembra de AC) utilizando pegamento.
3. Conecte el convertidor AC-DC al fondo de este caso usando los tornillos y un taladro.

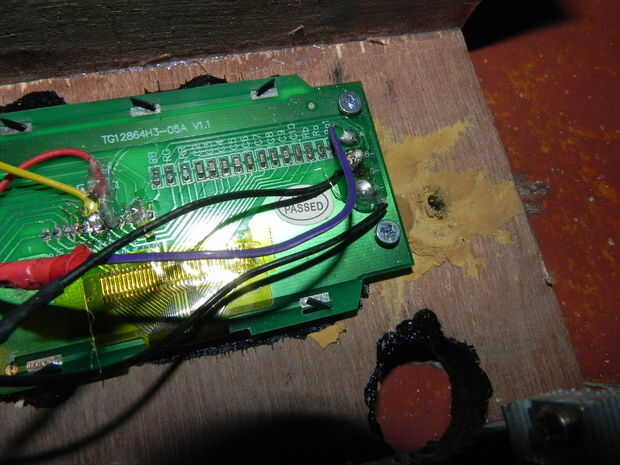

4. Al terminar la pieza frontal caliente pegado a los altavoces en los huecos, caliente pegar los botones y el potenciómetro a los agujeros en el caso, y atornillando en la GLCD al espacio asignado.

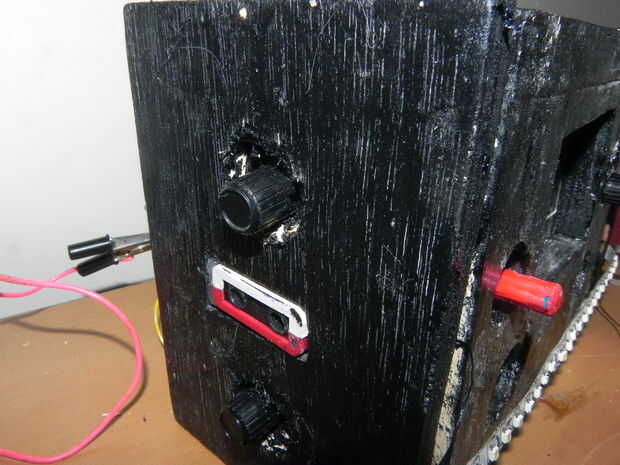

5. A continuación, los lados. Hacer los agujeros para las clavijas para que sólo quepa. Entonces, los enchufes de AC en ambos la muere y pegamento caliente en el lugar. Recuerda, nunca es demasiado pegamento caliente!

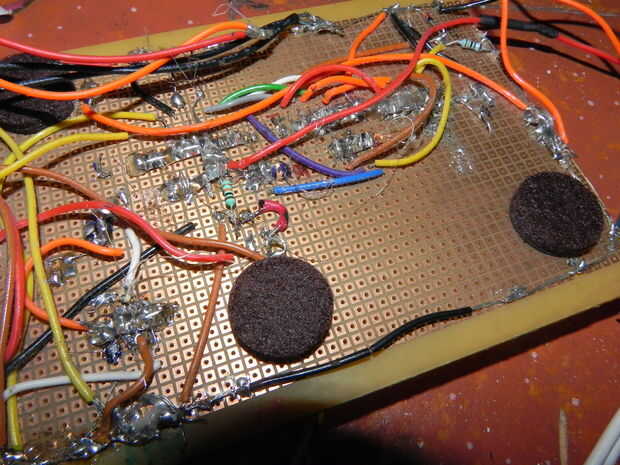

6. Por último, la parte de atrás. Coloque las almohadillas de fieltro en la parte inferior de la placa de circuito para evitar la flexión y los cortocircuitos. Solo tornillo de la placa en lugar asegurándose de que usted mantenga el DS3231 hacia arriba, de lo contrario, puede chocar con el convertidor AC-DC.

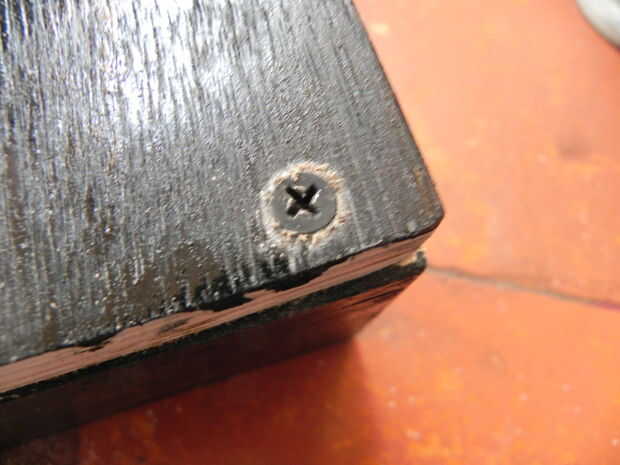

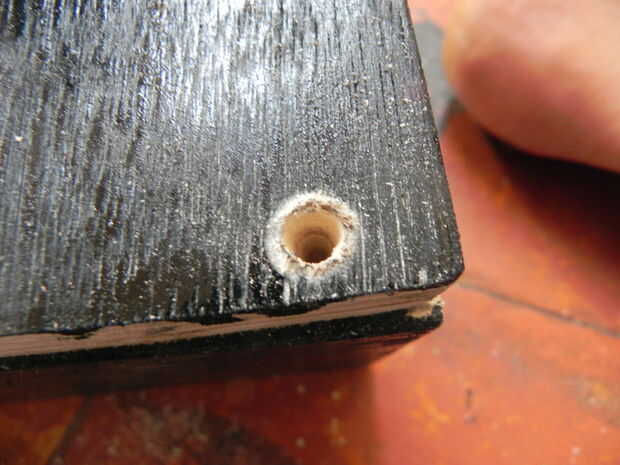

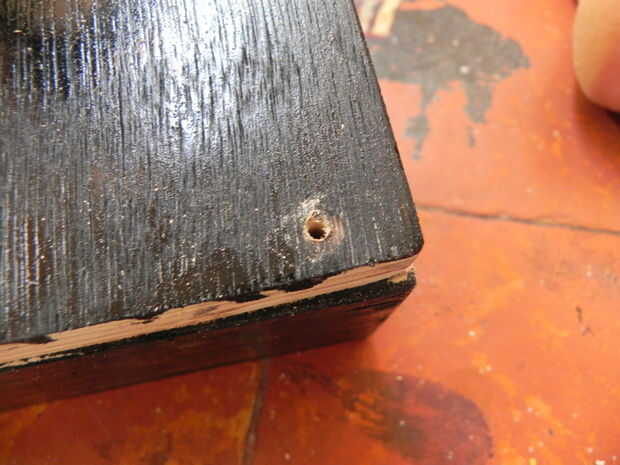

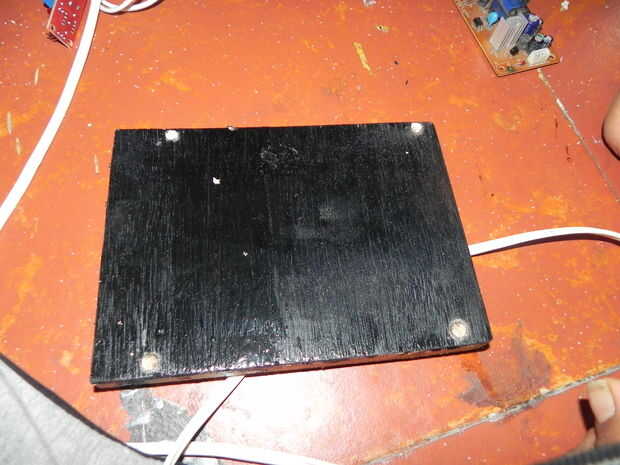

7. Finalmente, utilizar los agujeros piloto, los avellane y luego utilice tornillos para fijar los tornillos y de vuelta a la pieza principal. Guíese por las imágenes arriba.

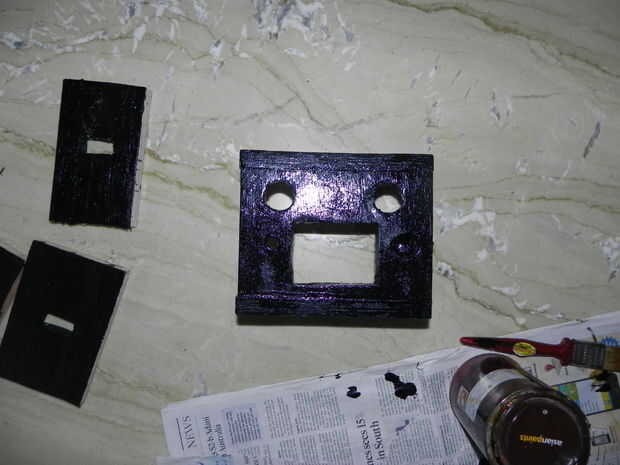

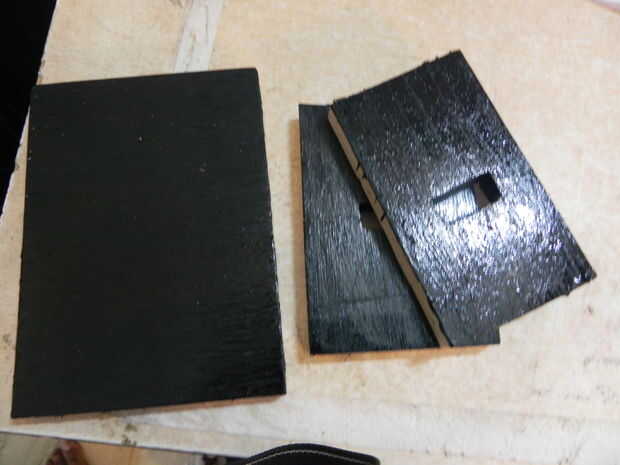

8. Ahora es el momento de la arena y pintar todas las piezas. Asegúrese de que haga el proyecto se ven bien, de lo contrario habría pasado todo este tiempo para nada!
