Paso 6: Terminando la electrónica
Las conexiones de CA

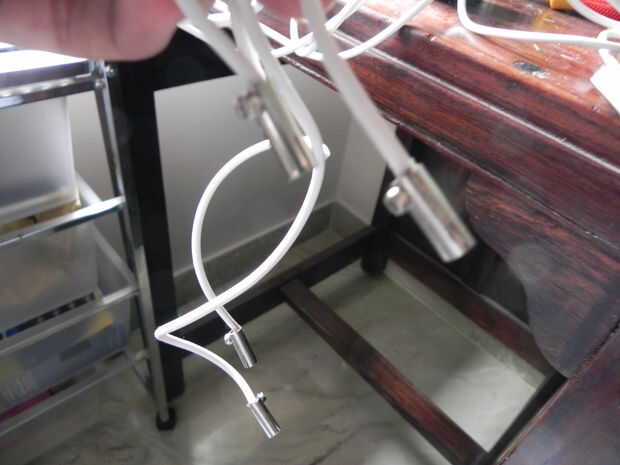

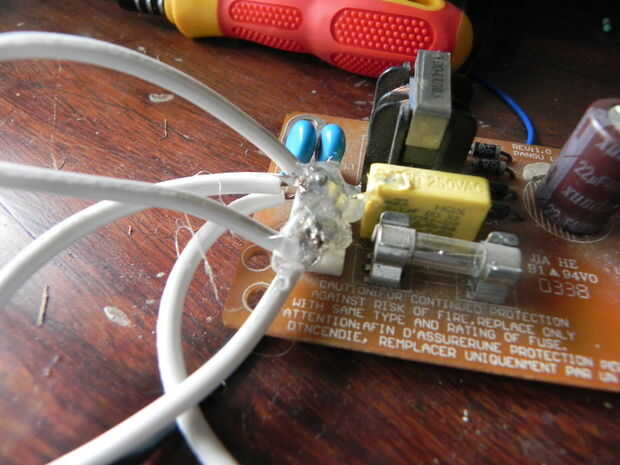

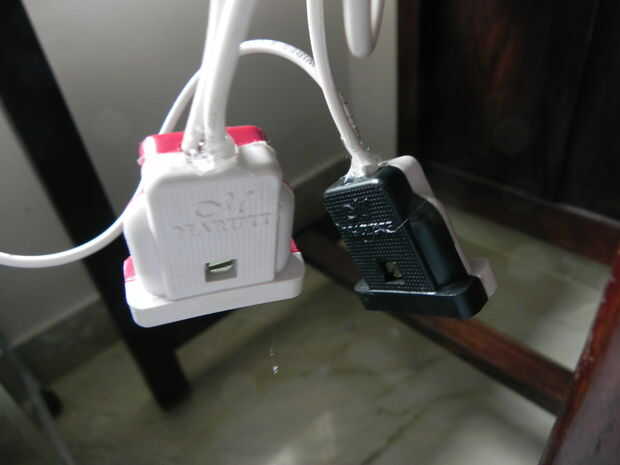

Usando las imágenes de arriba, conecte uno de los pines de ambos los enchufes hembra a una de las salidas de CA (no tenemos tierra y neutro pins en la India, para esto se dirige hacia aquellos europeos tipo tomas, aunque imagino que no tendría una diferencia ya sea tierra o neutro fue conectado a cualquiera de los enchufes). Luego conecte el tomacorriente al grifo central del relé. No conectar la parte "normalmente abierto ()" de un relé con un enchufe hembra y cierre apagado. Conecte el enchufe el "normalmente cerrado (NC)". Si está seguro de la fuerza de las conexiones, utilice pegamento caliente para sellar todo.
Fijar el relé

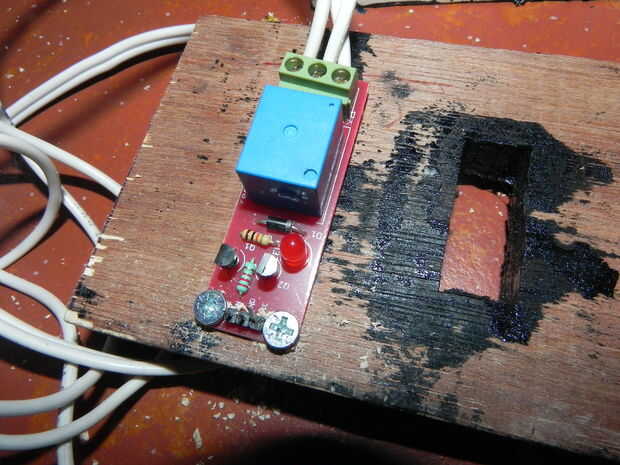

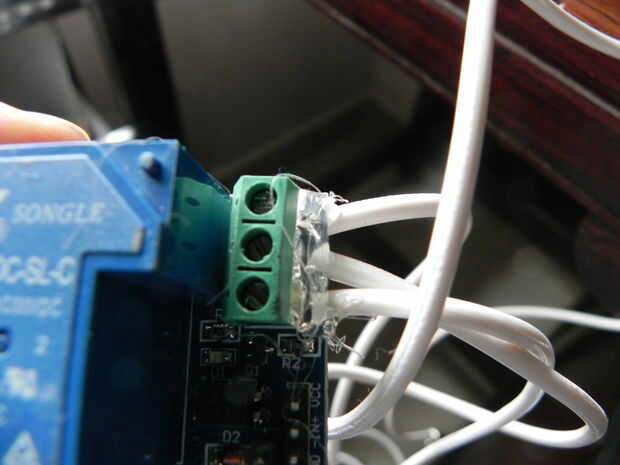

Ahora, la parte donde todo puede salir mal, el relé.
"Relés son cargas de alta reactancia, donde la corriente se construye lentamente cuando se enciende y se descompone lentamente cuando esté desconectado. El problema con un relé con interruptor de apagado es que como la corriente derrumba un pico de voltaje que pueden dañar los semiconductores para que un diodo en inverso se coloca a través de la bobina al cortocircuito hacia fuera de este punto." Cortesía: kcraske
Ahora, hay algunas soluciones a este problema. La primera es utilizar relés optoaisladas, que hace de este proyecto. Lo que estos hacen, es crear una brecha entre circuitos de control de Arduino usando una luz para activar el relé en lugar de electrónica. Sin embargo, el relé todavía podría crear problemas. La siguiente solución es conectar un condensador electrolítico de 47uF entre los extremos positivos y negativos de todas las fuentes de alimentación (5V, 3.3V y si está utilizando la tira de LED de 12V) con la polaridad correcta. También hay algunas soluciones que puedes encontrar aquí.
Acabado el botón

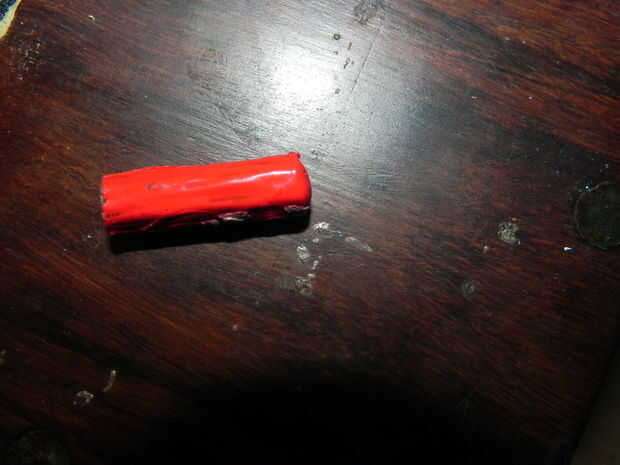

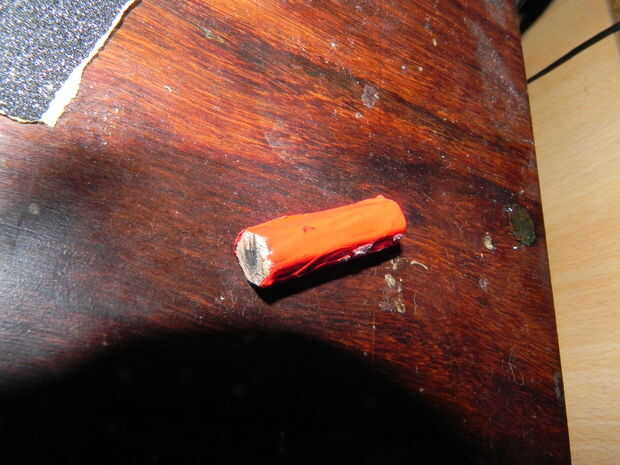

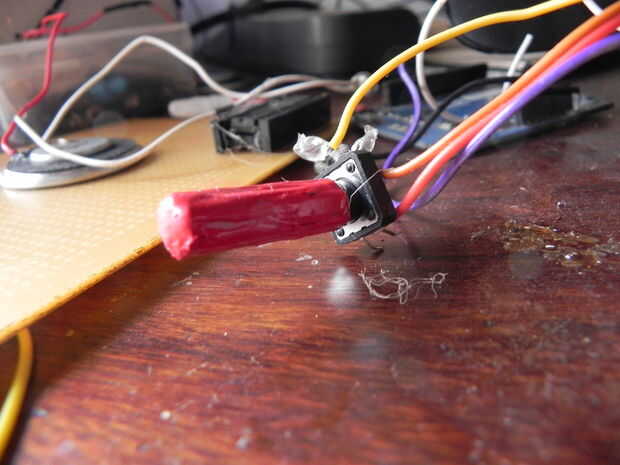

Si no tienes un pulsador de pasador largo, la parte superior de la tecla probablemente no se ajusta a través de la madera. Para hacer una tapa para ello, cortar una parte de un lápiz y pintura como en las fotos (o cualquier color que desee). Luego usar pegamento para unir a la parte superior de la tecla.
