Paso 2: Construcción: paso 1 - el multiplicador de voltaje
Construcción de este dispositivo en su conjunto es bastante simple, la parte más complicada de la construcción aunque también es la parte más importante (y desgraciadamente más caros) el multiplicador de voltaje.
Este multiplicador de tensión Cockcroft-Walton tiene 12 etapas y utiliza dos pilas de condensador de alto voltaje para hacer el multiplicador de voltaje compacto (y por lo tanto es agradable más "portador"). El multiplicador también necesita dos diodos de alto voltaje por fase (24 en total - mina están clasificado en 12KV pero 6KV están bien).
Este dispositivo también podría hacerse con los condensadores individuales y menos etapas.
Edificio

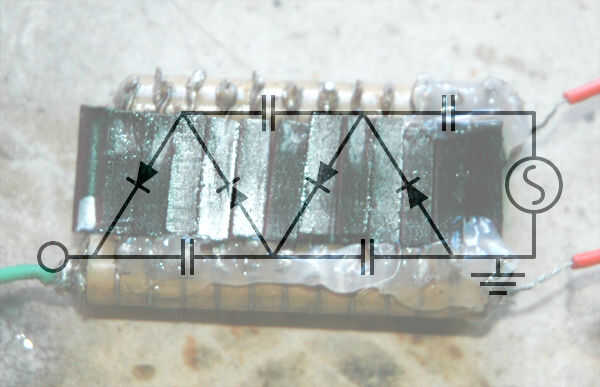

El voltaje utilizado en el dispositivo multiplicador es sólo una extensión del esquema anterior, donde cada pila condensador es una "cara" del multiplicador. Pero debido a la inusual disposición y tamaño de los diodos (Nota allí son diodos en ambos lados de la pila de condensador), la configuración correcta de los diodos de soldadura puede ser complicado. Lamentablemente construido este multiplicador hace algún tiempo y no tengo fotos del paso a paso, pero intentará mi mejor para explicarlo!

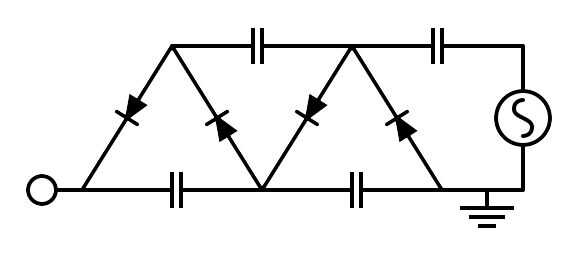

Si miras el esquema en cada nodo entre condensadores (excepto en los extremos) son dos diodos conectados. Uno con la flecha apuntando hacia el cruce y otra apuntando lejos. Usaremos esta configuración junto con el hecho de que cada punto de soldadura en la pila del condensador está en un punto entre dos capacitores de soldar los diodos en la configuración correcta.

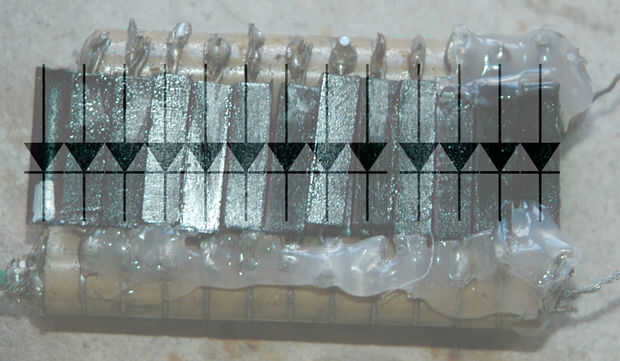

En un lado de la pila del condensador será soldar los diodos con las flechas de los diodos (nota, en los diodos que se utilizan aquí que es el lado con la marca plata) apuntando hacia una de las pilas en el condensador y cuando usted Voltee los otros diodos será "puntuales" en la dirección de la otra pila de condensador (ver imagen).
Nota: los extremos de la pila de condensador tienen configuraciones ligeramente diferentes entre sí. La entrada del multiplicador de voltaje en la pila de un condensador, está conectada a uno de los extremos de un condensador que no tiene ningún diodo. En la salida, un lado tiene dos diodos conectados a uno de sus pines y no condensador junto a él. Es importante que usted consigue esta configuración correcta.

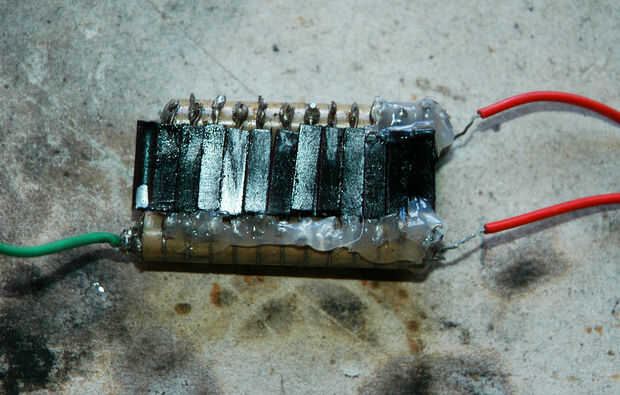

Una vez que la pila de multiplicador del voltaje es acabada puede conectar los dos cables de entrada y salidos - el etiquetado GND es un terminal de entrada y salido por lo que usted necesita soldar dos cables aquí (el cable de salida se conectará a una placa de metal en su zapato y tendrá que ser extra larga - ver paso 5).
