El DMM (Añadir RS-232) (2 / 8 paso)

Paso 2: El circuito

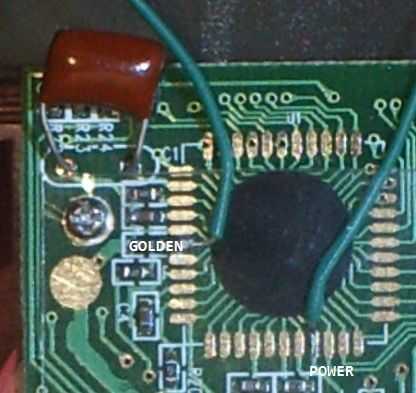

La energía es suministrada por el pin de alimentación al IC original (en la parte inferior 4 desde la derecha) y el cable común (gato de plátano). Da 6V y utiliza el interruptor de encendido.

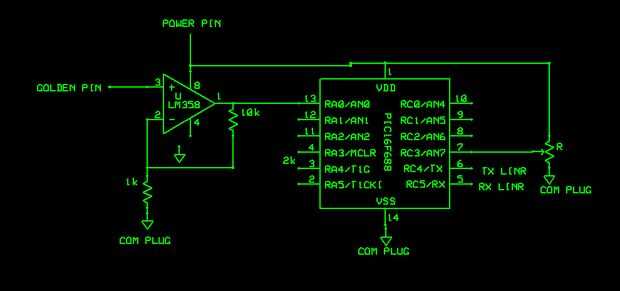

El amplificador operacional está configurado como amplificador de voltaje de x 11 de la espiga de oro. Usé un amplificador ya que el pin sólo da 200mV en plena señal de voltaje DC. El amplificador alimenta AN0 del pic. La olla no va a AN7 amp necesitada y ganchos para la misma potencia que el PIC y el OP AMP

UTILICE SÓLO EL LM358 O EQUIVALENTE. LM741 NO FUNCIONA!
