Paso 3: El codificador de cuadrante

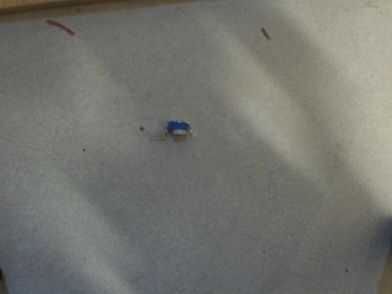

Esto era probablemente la parte más difícil de descifrar, y mi solución está lejos de ser perfecto. Usé un pote de micro montaje de PCB (1.69 en el shack de radio) y rizado las puntas para montarlo. (esto también hace sigue la rotación)

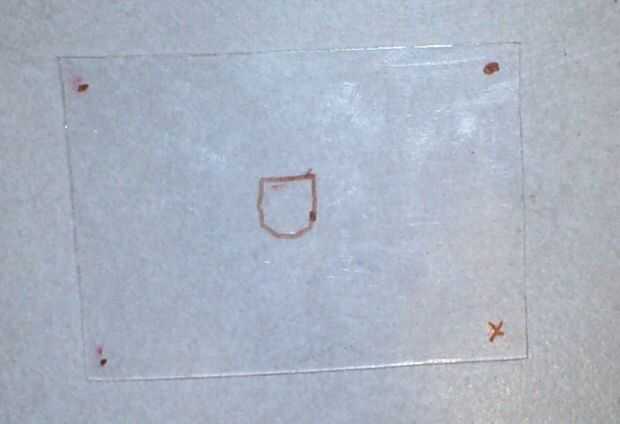

Para montarlo corta una fina lámina de plástico (como envase de DMM) para caber en los agujeros de tornillo.

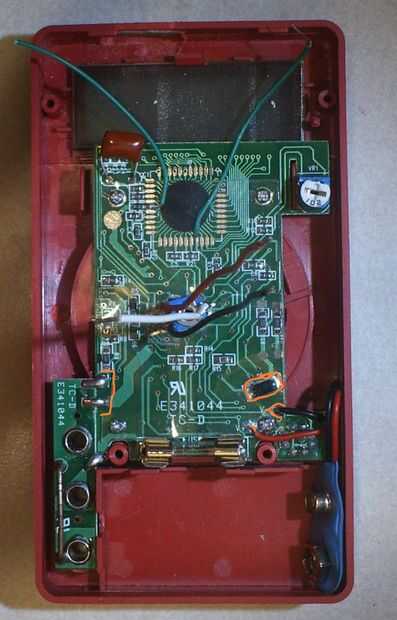

luego cortar un agujero de la maceta (hacer un ajuste apretado) también corté un agujero para el diodo, Junta de plomo de la soldadura y los cables de alimentación
sacar la hoja de tornillos el bote en el plástico y tornillo abajo. (Me pre perforados agujeros)

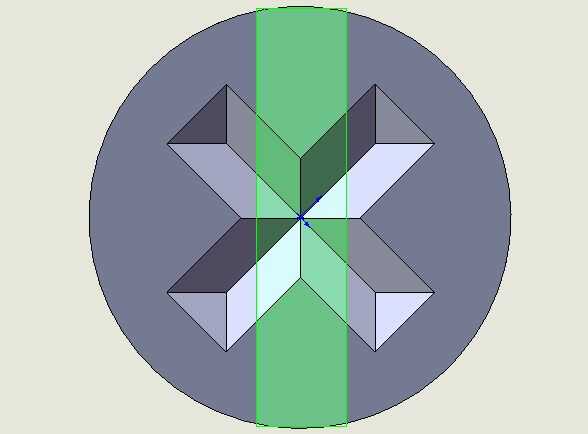

Utiliza un tornillo y corte la cabeza plana (ver última foto mantener la parte verde) par el dial y pote juntos.
El tornillo se ajusta bien en el centro hueco de la esfera.
La cabeza plana entra en el orificio del tornillo de cabeza plana en la olla.
Sugiero usar rojo apretado porque si el tornillo losens el codificador deja de funcionar.
