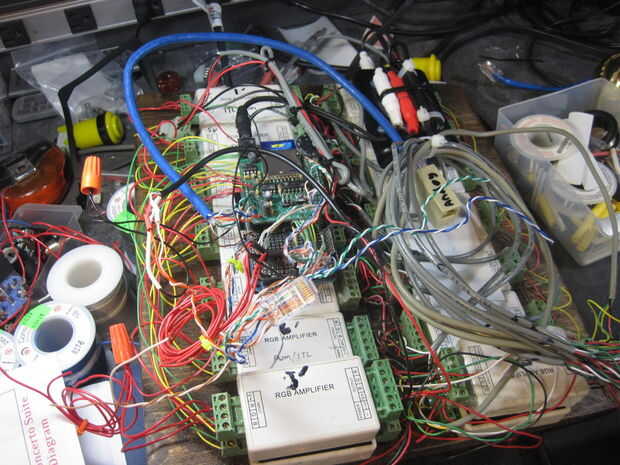

Paso 4: Conectar las tiras de LED y sensores al Arduino Mega

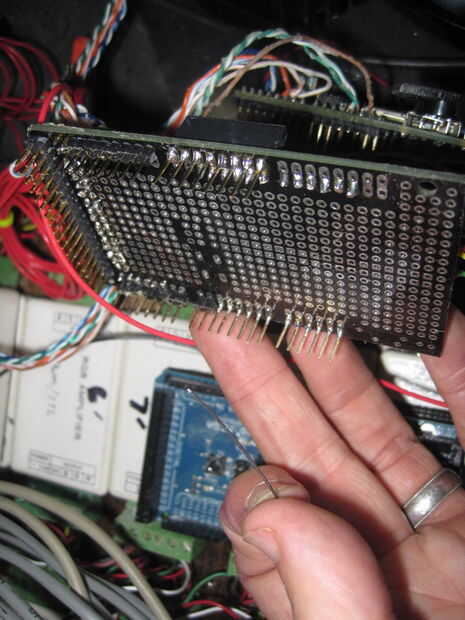

Hay unos pocos ajustes menores necesarios para conseguir la AdaFruit WaveShield para trabajar con el Arduino Mega que está bien documentado en los foros de soporte de AdaFruit.
Los amperios del LED de usledsupply.com vino con las conexiones de terminales de tornillo como opuesto a la soldadura de puntos que es bueno para mover cosas alrededor, pero un poco más de trabajo para instalaciones permanentes.
También usé conectores Molex para que el tablero de regulador se puede quitar más adelante para modificaciones futuras sin necesidad de cortar cables.

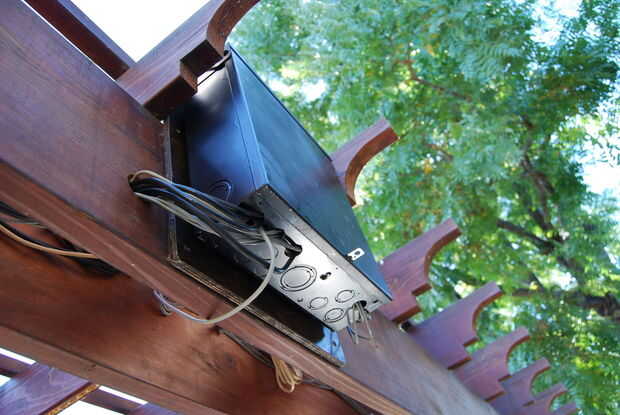

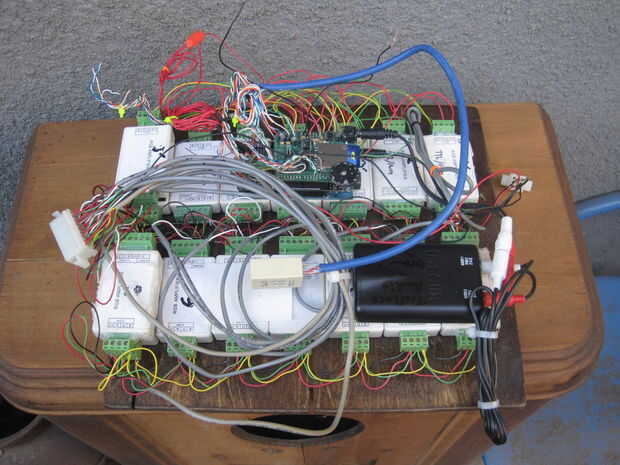

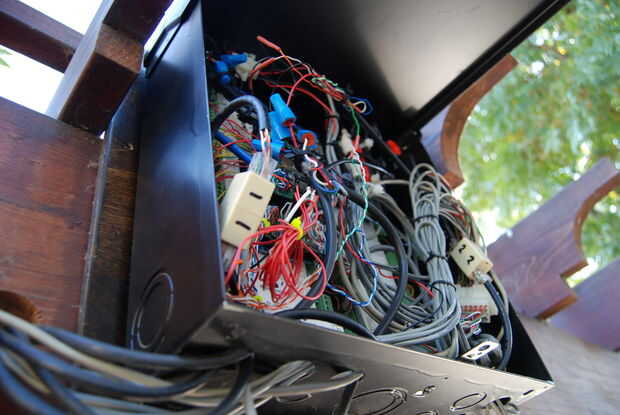

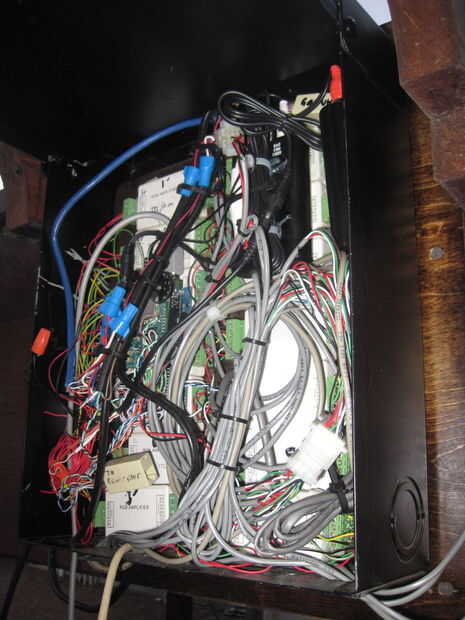

Los amplificadores RGB estaban asegurados a una pieza de madera con silicon RTV y entonces fue montado en el tablero de madera dentro de la fuera el panel eléctrico del estante (aerosol pintado de negro).

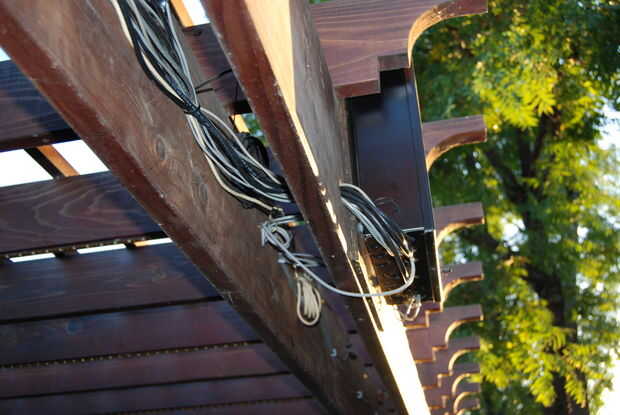

Entonces corrí cable CAT5 estándar al recinto las perillas y botones en el siguiente paso. Cable CAT5 es ideal para este propósito como obtener 8 alambres en una bonita carrera limpia y los cables son de colores ya.
