El efecto de la matriz con Arduino y TV (3 / 8 paso)

Paso 3: Conecte el Cable RCA


Es necesario sólo un cable de RCA. Si usted elige el rojo, blanco o amarillo el cable no importa.

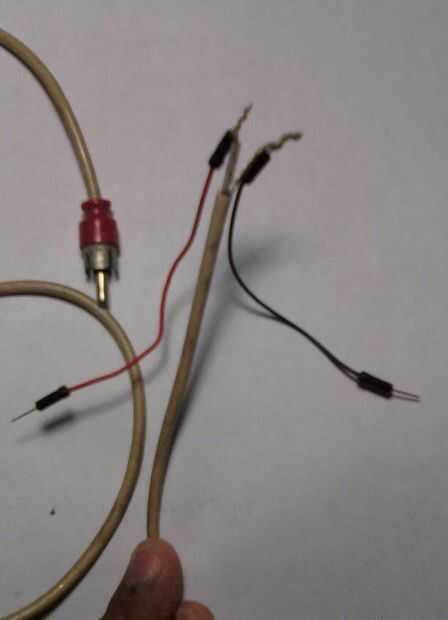

1. Corte la clavija de un extremo y exponer a la tierra y alambres calientes. Es el centro y la tierra es el exterior. Sujete a dos cables como se muestra en el cuadro 1.

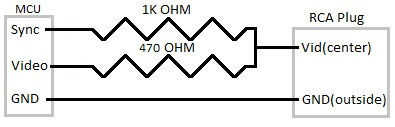

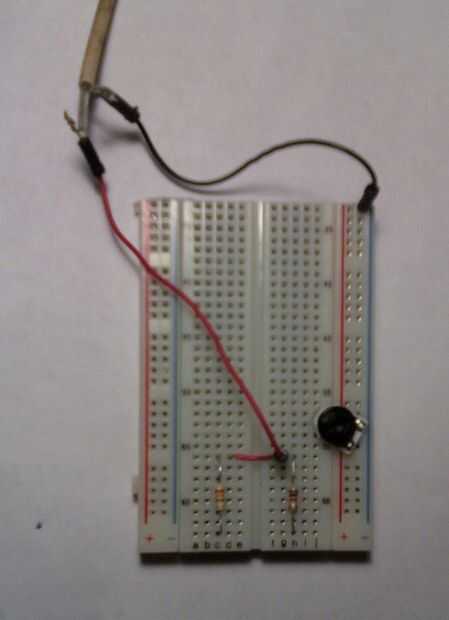

2. el hilo va a la sola salida de las dos resistencias. La tierra va al pin GND en arduino que el potenciómetro se comparte con el cable puesto que ambos tienen un terreno. Echa un vistazo en los cuadros 2 y 3.

3. Enchufe el otro extremo del cable RCA en tu TV de entrada de vídeo (color amarillo).
