Paso 4: Conectar el Arduino
Ahora traemos todos los pines del Arduino.

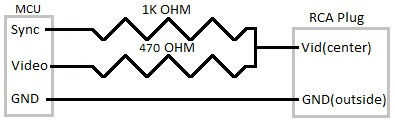

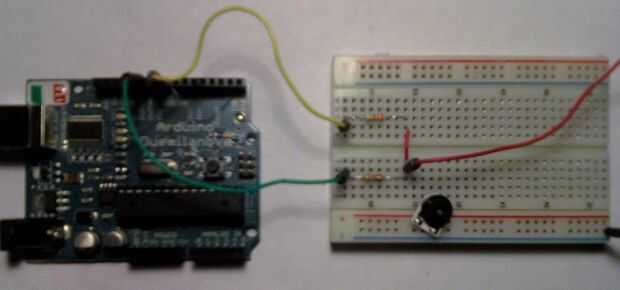

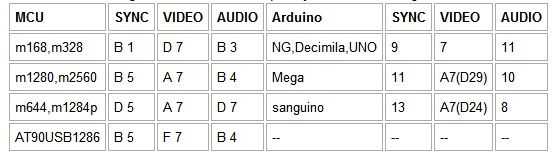

1. en el cuadro 1 ves tres pernos. El conector de tierra GND será compartido por el potenciómetro y el cable RCA. Para los dos pernos restantes (Sync & Video) necesitará figura hacia fuera que uno va donde su tipo de arduino. Cuadro 2 lo guiará con eso. Sync va junto a la resistencia de 1 K y Video va junto a la resistencia de 330 ohm. Cuadro 3 muestra Sync y vídeo conexión en mi arduino.

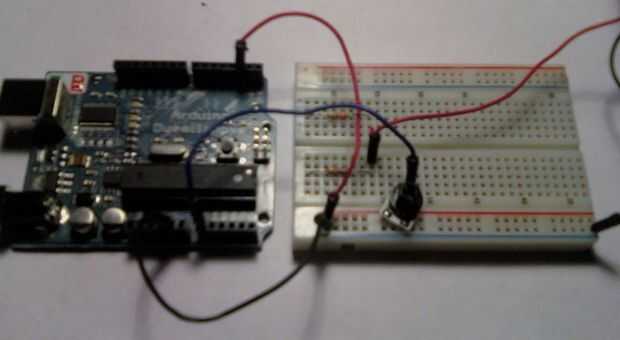

2. la salida del potenciómetro es analógica y va al pin A0 en arduino. Perno caliente de potenciómetro o bien puede ir a 5v de Arduino o al pin digital 2. He utilizado el pin digital 2 (cuadro 4).

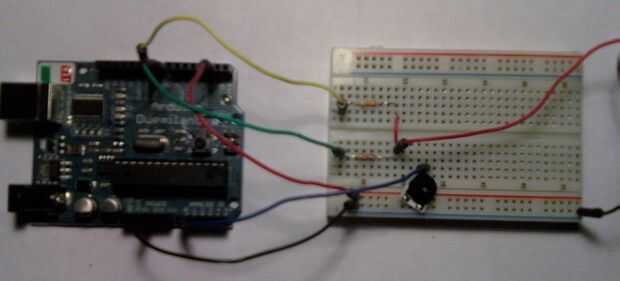

3. cuadro 5 incluye todo lo anterior junto.
