Paso 8: Encontrar la señal de disparo
Para nuestro circuito de trabajo necesitamos una señal de 5v que aparecerá cuando suene la alarma de radio reloj. Esto puede ser difícil porque (como es mi caso) no puede ser ningún esquema disponible en cualquier lugar.

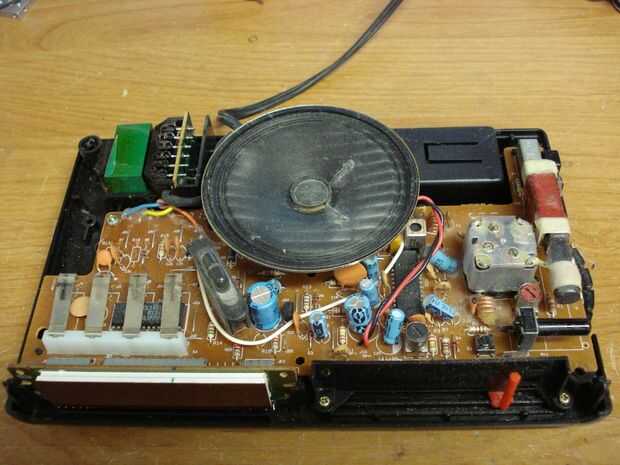

Primero tuve que encontrar microcontrolador del reloj ya tendría algunas líneas de salida para activar el altavoz. Esto fue bastante fácil en mi reloj sólo tenía 2 ICs. La escritura sobre el chip se desvaneció así que tuve que adivinar lo que pin usar como el gatillo.

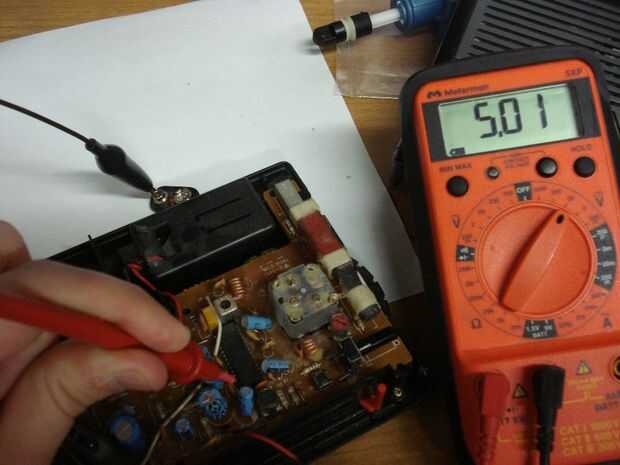

Hice esto por primera encender el reloj con ningún sistema de alarma y entonces (teniendo cuidado de no corta nada fuera) use un multímetro para medir los pines del chip. En mi caso hubo bastantes pernos en 0v.
Luego poner la alarma se apague y medidos cada pin. Algunos de los pernos que miden 0v previamente leer 5v. ¡ Hurra!
