Paso 2: Hacer la cabeza
Fabricar la cabeza
Primero debe fabricar las tarjetas verticales de madera y panel de la ayuda.

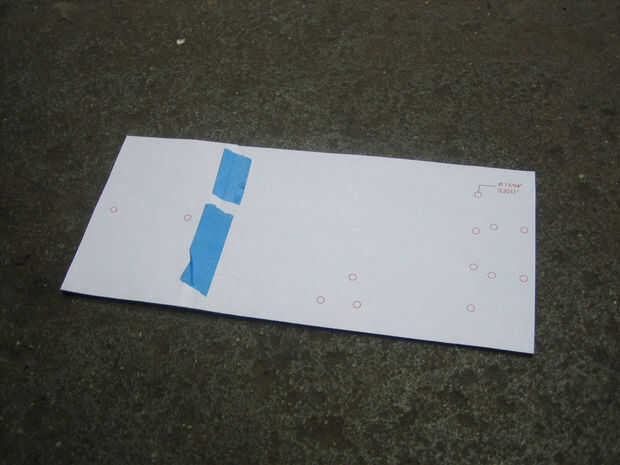

1. descargar este archivo PDF e imprimirlo a escala real. Utilícela como una plantilla para ayudarlo (a) cortar un 6 pulgadas por panel de 13,5 pulgadas fuera de la handyboard 1/8 de pulgada y (b) taladro varios agujeros usando una broca de 3/16 o 13/64.
2. corte dos bloques de la canalización vertical de la madera de balsa con una caja de ingletes y Sierra.

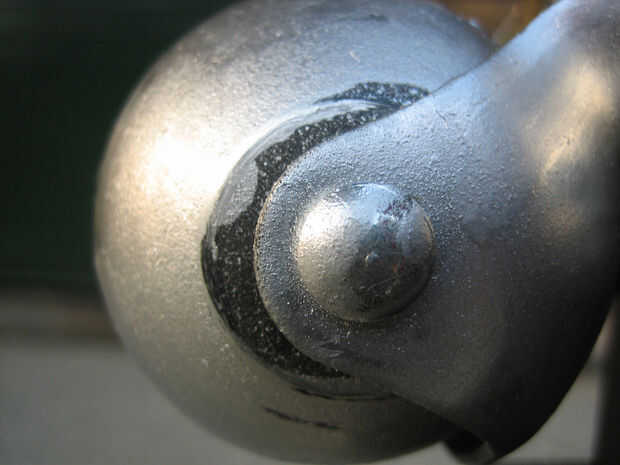

El bloque del elevador de rueda será:
2.35 pulgadas x 2 pulgadas x 1,35 pulgadas
El elevador del brazo de freno será:
2 pulgadas x 2 pulgadas 1.2

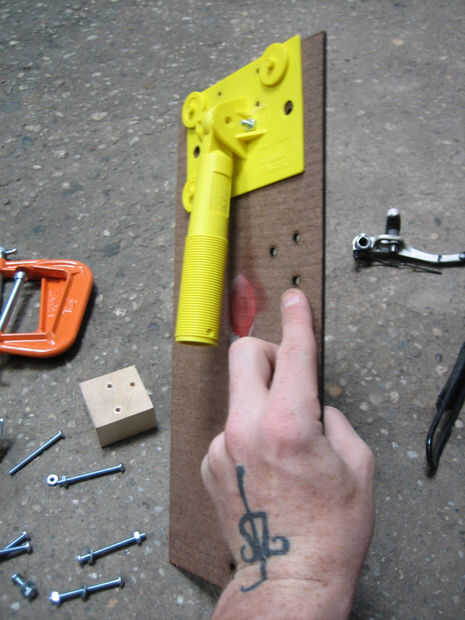

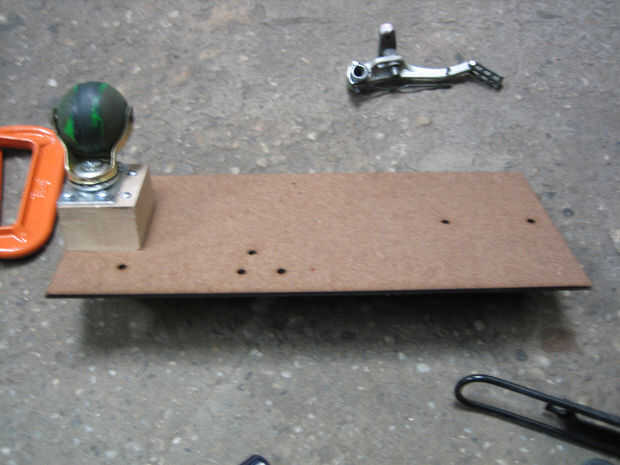

3. usando los orificios en el panel como su plantilla, la marca y la broca que empareja conjuntos de agujeros en los bloques de la canalización vertical.

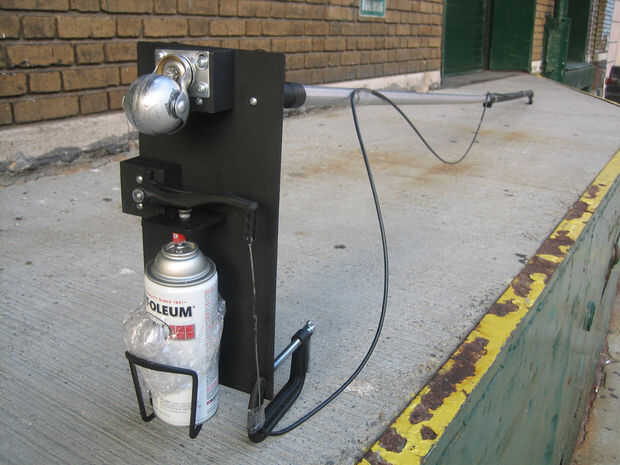

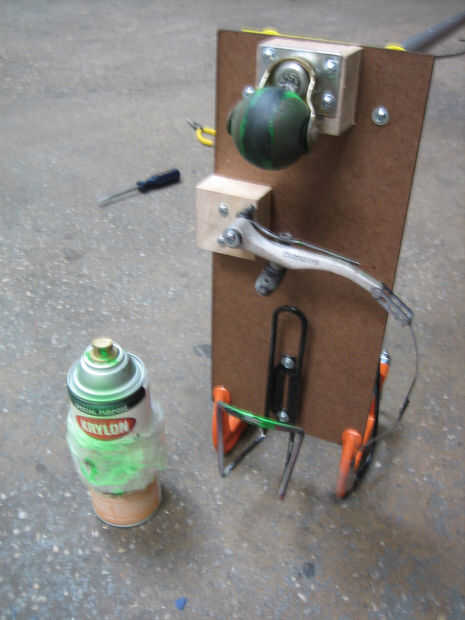

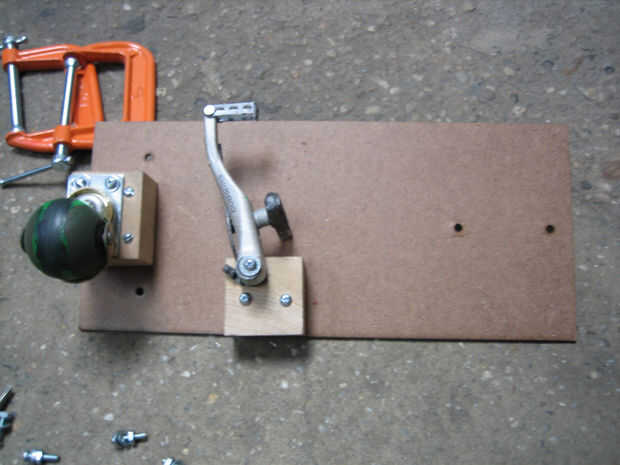

Montar la culata

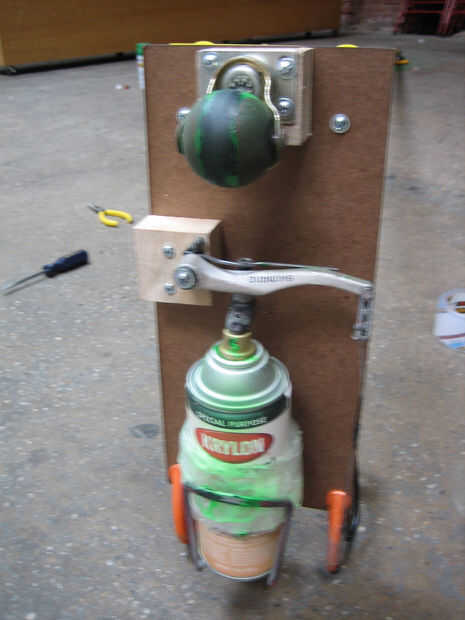

Use los tornillos #8-32 y tuercas, arandelas en su caso fijar las canalizaciones verticales, accesorio de bordeadora, brazo del freno y sostenedor de botella de agua. Si tu botella de agua no se alinean con los orificios genéricos de la plantilla deberás experimentar con la ubicación de la botella una vez que se monta el resto de la cabeza. Puede dejar la zapata real sobre el uso del brazo como el contacto del punto con la tapa de la lata de aerosol, o usted puede hacer su propia superficie de contacto como lo hicimos con un trozo de 2 pulgadas x 2 pulgadas de 1/4 de pulgada Plexiglas. Compruebe las imágenes adjuntas y las notas de la foto para información más específica.

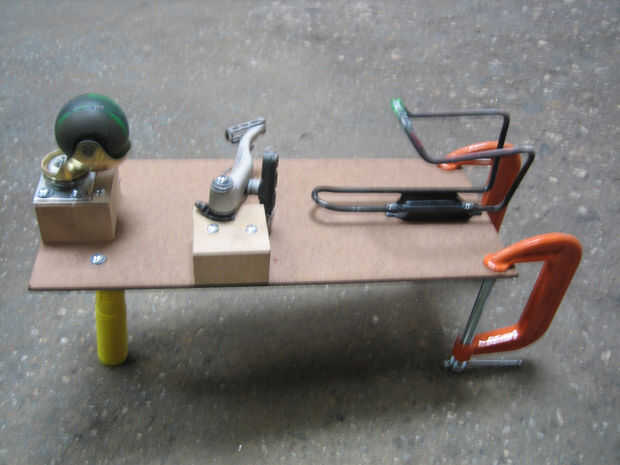

Apretar las abrazaderas tipo C en la parte inferior del panel de soporte como en la imagen. Esta ayuda el sistema permanece al ras de la pared.
