Paso 2: Conectar los LED y los interruptores...
Ahora, es posible hacer dos colores separados por la "X" y "O" del juego, pero, para que necesitaría bidireccional LEDs o alguna solución de multiplexación... Pero tomaría demasiado tiempo. Así que decidí usar otro método fácil. Aquí está lo que he decidido-
Si doy una vuelta después enciende el LED correspondiente, y si la CPU da un giro luego el LED correspondiente parpadea rápidamente. Así, el LED parpadea rápido es a su vez de la CPU y el LED normalmente iluminado es turno del jugador.

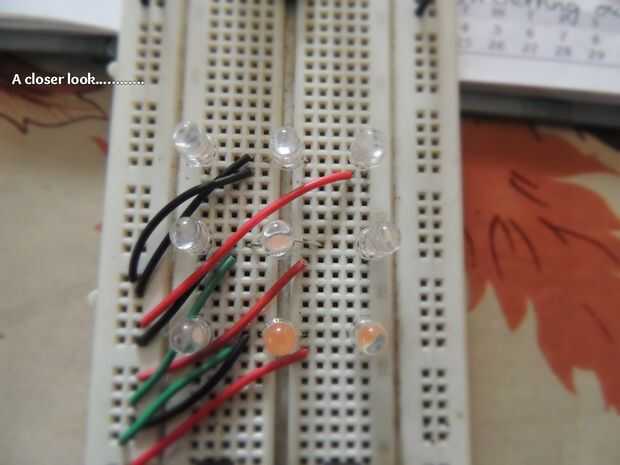

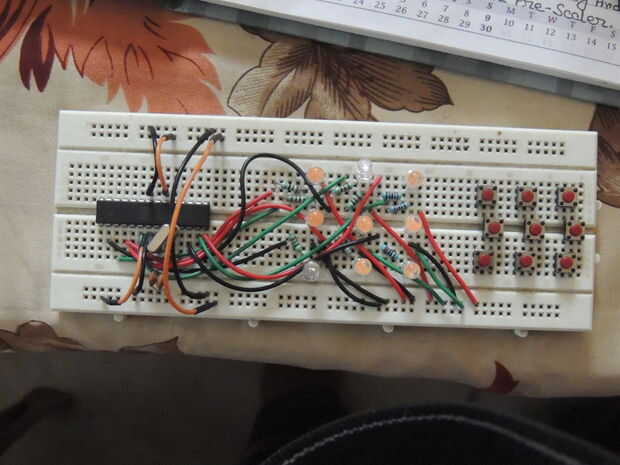

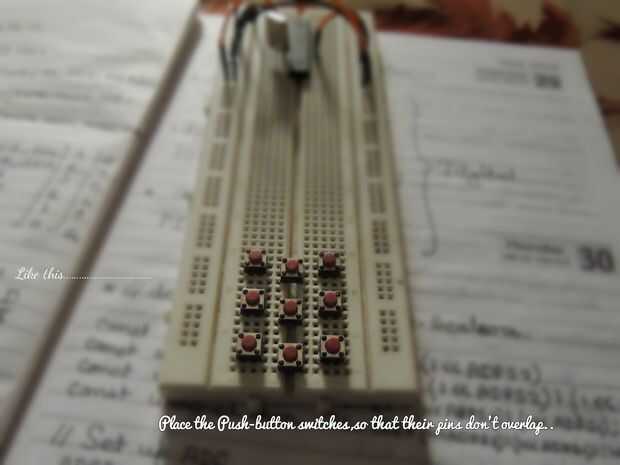

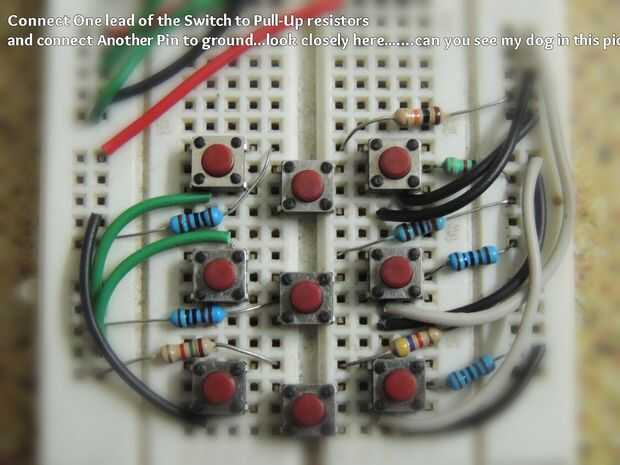

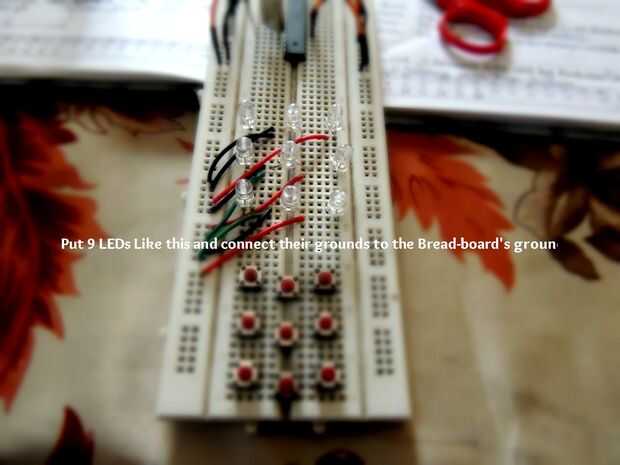

Aquí es cómo os adjunto los LEDs e interruptores...

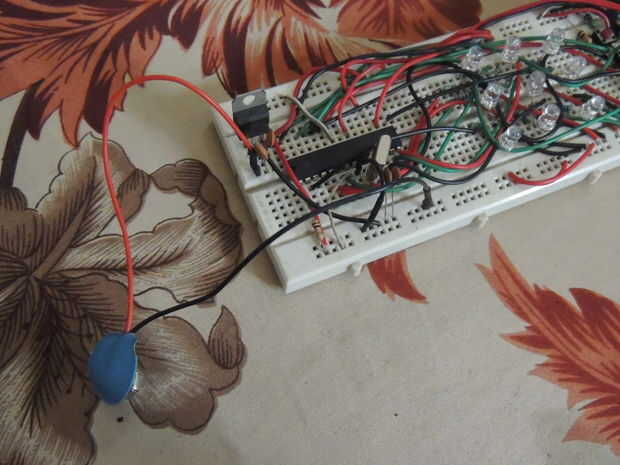

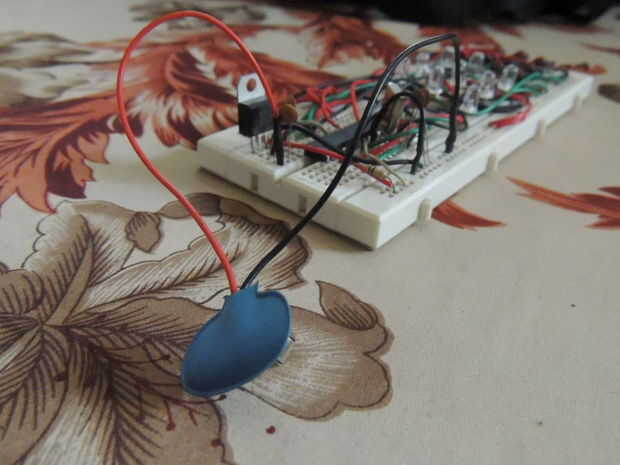

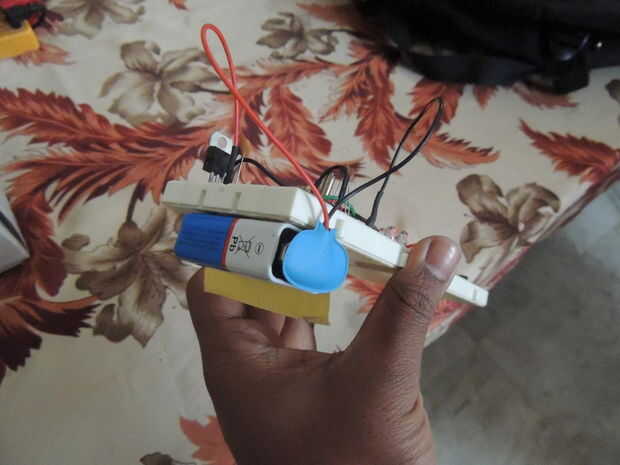

y por último la junta con una batería de 9V regulada mediante una regulador de voltaje 7805 IC (acompañado de dos 0.1uF tapas)

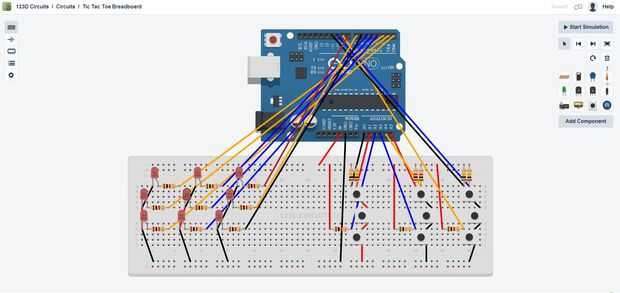

En el diagrama del circuito estoy conectando la Junta a un Arduino, circuitos 123D causa no admite agregar IC microcontrolador a la placa. Creo que debe añadir que pronto. Lo que me gusta más de la página web es "Simulación". Es realmente divertido ver los LEDs parpadean, interruptores siendo presionados, sin siquiera tocar el soldador. Y sí, usted puede también aún el código allí... Ese sitio web es awsum.
en el diagrama he conectado la placa de Arduino para mostrar qué pin va donde. Y en lugar de utilizar la fuente de alimentación de 5V de Arduino, 7805 regulador de 5V IC de la placa en sí mismo... unas fotos de seguir...
