Paso 5: Los engranajes interiores: ruedas
Los engranajes paseo en giratoria ruedas que permiten girar y rodar. No podemos fijar las ruedas directamente a la marcha, porque entonces el engranaje interno montando 2" sobre el engranaje externo, sin los dientes nunca tocar. En cambio, a montar las ruedas en una pequeña plataforma.

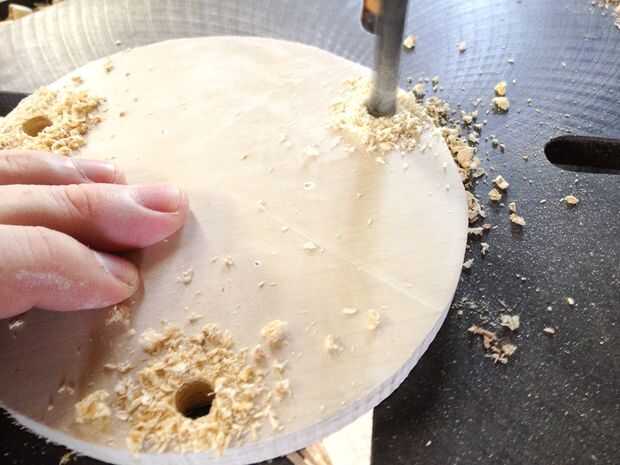

Cortar tres círculos de cinco pulgadas y media de la misma 1/2" madera contrachapada que utilizaste para el engranaje interno. Perfore tres agujeros en cada una, uniformemente espaciadas alrededor del círculo y aproximadamente 1/2" en el borde. Hay una plantilla PDF para esto para que sea más fácil.
Poner estos círculos sobre los agujeros en el engranaje y perfore un agujero correspondiente en el equipo. Asegúrese de marcar que círculo va con que agujero, porque si no tienen sus agujeros en exactamente los mismos puntos, no serán intercambiables.

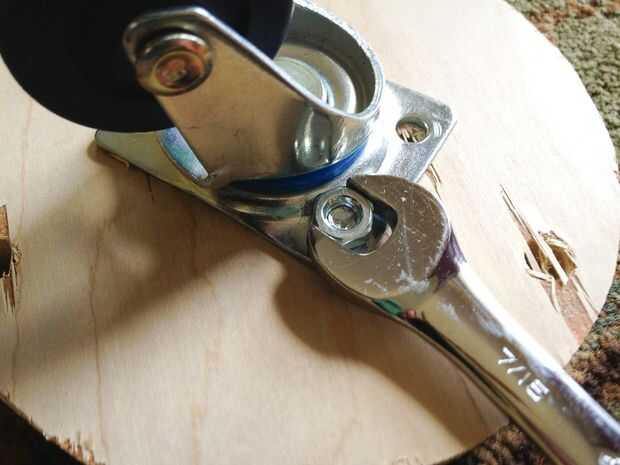

Perforaciones según sea necesario para emparejar el patrón del montaje de tus ruedas y montar una en el centro de cada círculo.
Desde la parte inferior del engranaje (allí no es realmente una parte superior o inferior todavía, pero este paso hará que uno), Monte el soporte de la rueda como sigue:
- Inserte un perno de carruaje de 3" a través de un agujero en el engranaje
- Poner en una lavadora
- Apriete una tuerca contra la lavadora
- Enrosque la tuerca otra parcialmente en el tornillo, dejando una pulgada de espacio entre él y la tuerca por debajo de ella
- Coloque una arandela de otro
- Repetir para cada uno de los agujeros
- Deje caer el círculo de montaje sobre los pernos de tres, con la rueda pasando por el agujero en el engranaje
- Poner en otra arandela
- Colmo con una tuerca
Parece complicado, pero echa un vistazo a la foto de arriba para entenderlo mejor.
Tendrás que repetir para cada rueda en el engranaje, y una vez terminados los tres necesitará ajustar las tuercas de arriba y abajo de los pernos a la rueda para empujar apenas fuera de la base.
