EL alambre fue cosido a una camiseta y el pantalón en una configuración de esqueleto. Un sensor en cada codo dio vuelta los cables EL de ese brazo de encendido/apagado. Un sensor en cada sanación controla la pierna correspondiente EL alambre. Un quinto sensor controla el corazón. En el funcionamiento normal del cuerpo (y el hueso pélvico) quedó siempre. Un palillo del resplandor fue utilizado para la cabeza y los guantes fueron comprados en Amazon.
Hicimos un corto video de los trajes en acción. http://www.youtube.com/watch?v=V08YkzYr2R0&feature=share&list=UUWQb6wHqZLVbt8TnRJsPrHw

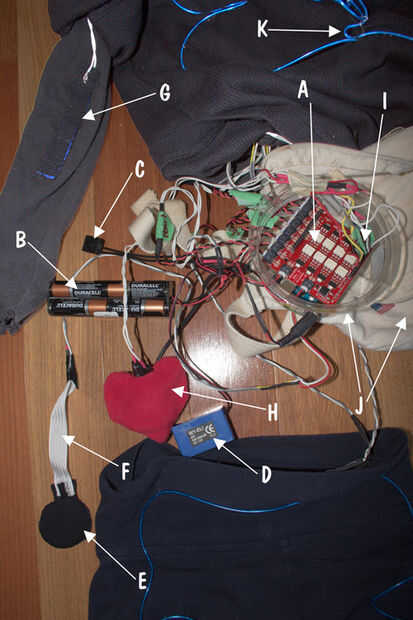

Detalles de la parte del proyecto:
Un) Dos EL Escudo es el escudo de Arduino que permite el control de los cables EL 8. (bajo los Dos EL Escudo es una placa Arduino Uno )
B) una batería de 8 AA fue utilizado para la energía (1, 5V * 8 = 12V). Nos enganchó la batería a la Arduino usando un conector de barril.
C) Interruptor de encendido/apagado de la batería
D) un inversor de 12V EL que engancha a la EL Escudo Dos utilizando conectores jst
E) 3 sensores de presión utilizando la Pulsea conductor hilo Sensor de presión instructable. No atribuimos nuestro sensor utilizando el complemento y también queríamos ambos cables del sensor para enganchar en el mismo lado.
F) conductor de la cinta fue utilizado entre el sensor de la sanación y el cable para permitir una conexión cómoda dentro del zapato y la parte trasera del tobillo.
G) 2 flex sensores usando el Sensor de curva de neopreno Pulsea instructable. Esto fue modificado para tener ambas conexiones en el extremo superior. El sensor fue cosido a una camisa estrecha que se llevaba bajo la camisa esqueleto EL alambre. Manteniendo el sensor ajustado al brazo así doblado con el codo era el desafío.
H) cubierta para sensor de presión. Cubrimos el sensor de corazón (que sólo mete debajo de la camiseta cerca de su cadera) como nos las arreglamos para conseguir zapped por el sensor tocando la piel desnuda. Nuestra mejor conjetura era que colgaba un pequeño trozo de hilo conductor hacia el lado. Una cubierta del paño grueso y suave polar fue la solución "band aid" para asegurarse de que no teníamos ese problema otra vez.
) Todos los sensores estaban conectados a la analógica 5 pasadores en la Dos EL Escudo (que está conectado a los pines de Arduino). Los sensores fueron conectados con un simple divisor de tensión circuito cada uno usando una resistencia de 10K ohm. Los cables de masa y energía fueron conectados juntos para entrar en los pines de Arduino. El traje de esqueleto más grande nos topamos con un problema de interferencia. Cuando EL alambre era los sensores funcionado muy bien. Cuando EL alambre se convirtió en callejeros señales en mal estadas con los valores. Hemos añadido unos condensadores en el circuito y me funciono, pero no estamos seguros de que esto fue lo que resolvió el problema.
J) el Escudo Dos / Arduino fue colocado en un recipiente de plástico. El contenedor, paquete de la batería y el inversor entonces son metidos en una bolsa de fanny pack. Sí, un poco de un nido de ratas y de aspecto no muy "profesional" pero oculto de la vista en la parte posterior de la camisa.
K) EL alambre fue cosido a las camisa/pantalones con hilo claro. Siete 6' a 10' longitudes de alambre fueron utilizados para completar los 2 esqueletos. Corte y EL alambre de soldadura es exigentes pero muy factible. Para tapar los cables EL en la Dos EL Escudo, necesita terminar con conectores JST PH. Cuando el traje entero oscuro (que sucedió un par de veces) la causa fue siempre un alambre con una mala conexión. Si esto sucede, retire el uno circuito EL alambre a la vez los Dos EL Escudo para ver que EL alambre es la causa.
