Paso 6: Puentes de alimentación y de datos
Paso uno de traer esta muestra a la vida fue cables datos y alimentación a cada uno de los paneles de 113. La fábrica tuvo suficiente con coletas de potencia que puede manejar dos paneles a la vez, pero que aún queda un montón y un montón de cables para hacer frente a. Con el fin de reducir la cantidad de cable que cuelga, decidí cortar y soldar grupos de cinco o seis de estas juntos y alambre 10AWG más grande volver a las fuentes de alimentación. Esto ser mucho más fácil que todo el aterrizaje en bloques de terminal, construcción de puentes y entonces todavía quedando con pulgadas y pulgadas de alambre extra para hacer frente a.

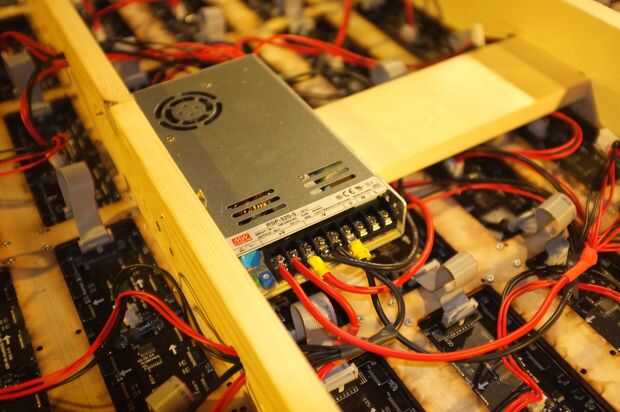

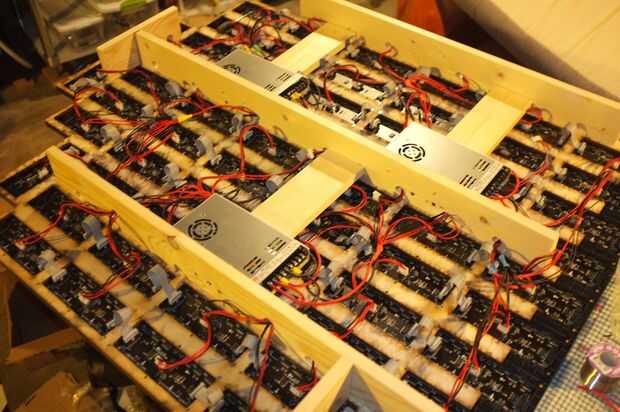

Después de soldar los grupos del panel más fino hilos de los cables más gruesos de distribución, cubrí los empalmes de la soldadura en dos capas de tubo retráctil para proteger de cortocircuitos. Luego enroscada algunos 1x4s e instalar fuentes de alimentación de 5VDC carnosas en la parte posterior de la pieza y atado por los cables de distribución.
Al computar la carga de energía de los paneles en la utilización prevista y el brillo, me di cuenta de que 5 de estas fuentes de alimentación 320W sería más que suficiente y no tienen ningún problema en correr un circuito de 20A estándar.
Mientras estaba aquí, fui por delante y poner en los puentes de cable de cinta pequeña que los datos del tablero. La cabeza de cada carrera fue un poco más complicada, por lo que mantuvo a raya eso hasta más lejos en el proceso.
