Paso 9: motor eléctrico/generador mod y prueba.
Banco de capacitores cargados. Girar el eje y el disco, si tienes las últimas piezas 3D es probable que tenga un motor eléctrico para iniciar el dispositivo.
Motor eléctrico mod:
Se necesita:
pequeña 21 / 22mm diámetro x motor 20 / 35mm con eje de 2mm
2 o 2,5 mm polea (de plástico de 2mm se ajusta muy bien, pero usted puede necesitar 2,5 mm en una polea de metal)
polea de 5mm del eje principal (impresora 3D 5mm diámetro poleas son buenas - ebay)
M2.5mm tornillos 4mm L Grub para arriba
N4001 diodo
correa para coche eje/goma!
adhesivo pegamento plástico
El motor se ajusta en la parte inferior de la carcasa de la batería (pegamento en posición cuando es feliz), montar la polea de diámetro de 2mm en el eje del motor y alinear la polea del eje por encima de él y la banda en. Que tenga grub tornillo de las poleas o pegamento.
La electrónica es simple un diodo N4001 es soldado en el + lado del motor con la banda apuntando lejos y un cable rojo soldadas al condensador corriente Banco. Un negativo es soldado del - lado del motor en el lado negativo de la batería de condensadores. -que se encarga de la generación de electricidad.

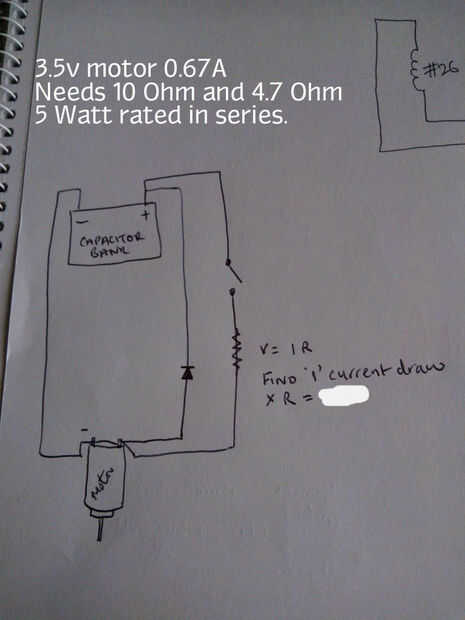

Al lado de configurar a partir de: tomar un positivo de la batería de condensadores y pase a través del 'Push para hacer' interruptor y luego agregar un resistor adecuado (alerta de matemáticas! V = IR, significa voltaje del motor en mi caso 3.5v tiene igual IR (corriente (que debe tener) multiplicado por la resistencia (que usted no puede encontrar R = V / I en mi caso tenemos una gota de 9v para proporcionar 3.5v hasta 9/0.67 = 13,43 ohmios creo!! Para mi set up im usando dos resistencias de 5 Watt en serie de 10 ohmios y 4,7 ohmios, ya que el motor de arranque se utilizarán para empezar muy breve el disco, 5 vatios nominal debe estar bien (se refieren a la medición de corriente abajo, o buscar youtube vid) después de agregar la resistencia de la soldadura directamente al motor antes del diodo (es decir, como cerca del motor pin que puede , el extremo negro del diodo! No la soldadura que el frente de la banda de diodos)
Esperar cola establecer, fijar la canilla en su lugar y utilice un tornillo de nylon y las tuercas para obtenerlo más cerca posible a los imanes sin causar que toque. Unos mm distancia sería bueno.
Colocar los disipadores de calor de Metal a los lados de las almohadillas de calor termo-eléctrico de la bobina si es necesario (ebay aluminio disipadores de calor 19 x 19 mm x 5 mm de China son baratas).
Nota: Necesitamos algún enfriamiento de la bobina así obtenemos calor de dos lados solamente.
Desde aquí debe spinning y bueno para ir!
Siguiente experimento:
Buscar conectar solamente la bobina del conductor principal según el circuito diagrama y medida de corriente.
Para medir la corriente que se necesita:
Un multímetro
Usted necesita medir la corriente desconectando el principal + la la bobina de potencia. Ponga el cable positivo del multímetro (juego a 1 amperio o 10 Amp) en el positivo del cable de la bobina y la sonda negativa al puente conexión con el positivo en el circuito. Imagino que el + alambre quedo donde está y deslice en el medidor entre el cable positivo solamente. Busque en youtube para 'medir corriente' si confunde.
Cuando se tiene una corriente entonces puede Agregar para arriba los extremos de la bobina y bobinas internas para ver si la tapa del sorteo, si no añadir los LEDs y las almohadillas de calor y ver si cubre el sorteo. Exceso carga la batería.
