Paso 2: Bobinado de la canilla
Te hace falta:
250g 23AWG
250g 26AWG

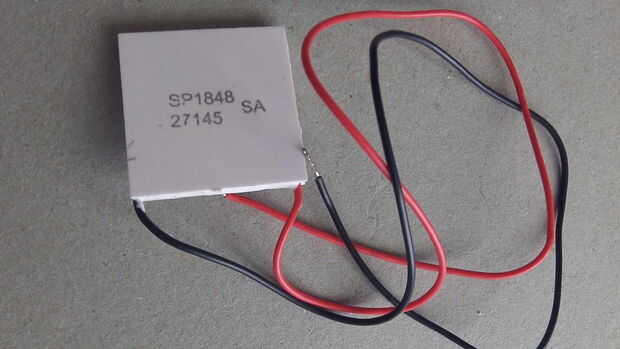

4 x Peltier 40 x 40 mm x 4 cojines del generador termoeléctrico mm (ebay - de China) (2 necesaria para este paso)
Disipador de calor yeso 10g (ebay - tipo que repara disipadores de calor a las virutas de procesador de computadora)
La bobina es específica para el diseño, se incorperates calor residual en electricidad, así como su función de detección de campo magnético y pulso el rotor del disco. Se trata de un Bifilar de la bobina, lo que significa que viento los dos cables juntos y bien.

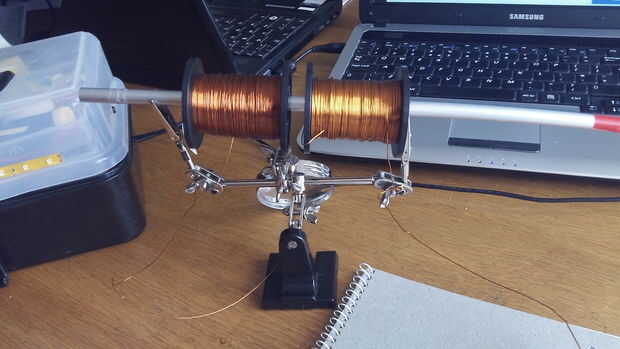

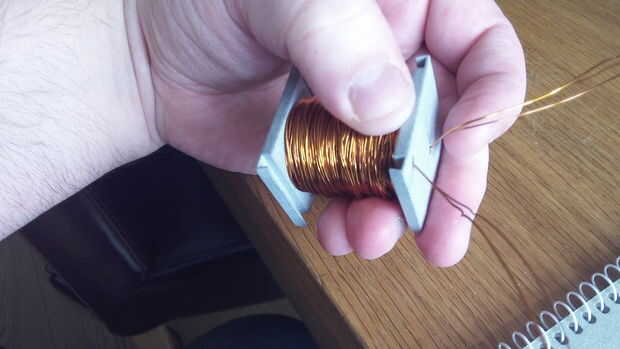

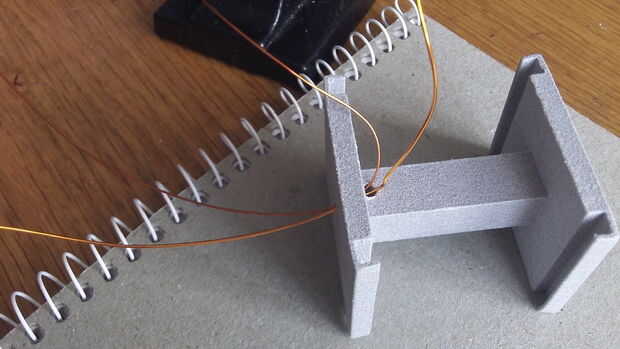

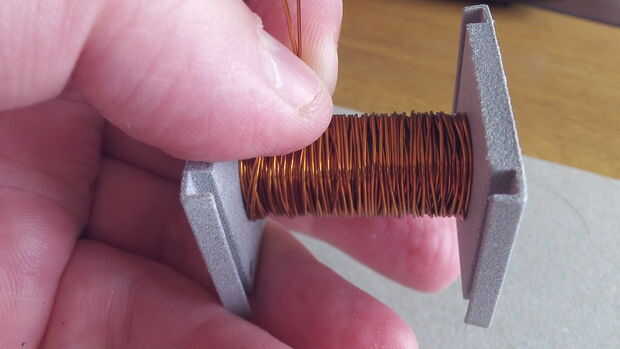

Bobinado de la canilla: configurar las dos bobinas de 23AWG y 26AWG dowell o varilla para que sean libres de giro. A continuación tome alambre de cada uno de los carretes 23 y 26AWG y entrar unos 15cm (6") en el agujero en el centro de la bobina. Ahora debe tener 15cm de alambre que sale al final de la bobina. A continuación haz algunos pequeña cinta para fijar el cable al centro de la bobina. e iniciar el bobinado uniformemente y bien con cables AWG 23 y 26 juntos como ir.

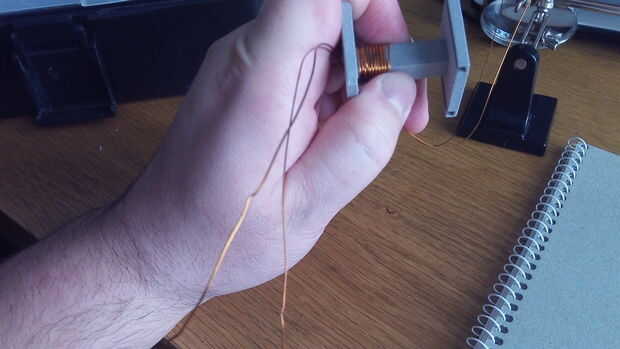

Terminan con las ranuras a cada lado y cuando esté uniformemente en las ranuras de sostener firmemente el cable y el orificio superior con unos 15 cm que sale al final de la bobina no cortar el alambre todavía. MANTENER la tensión en los cables utilice algunos cinta de aislamiento para mantener tensión temporalmente.

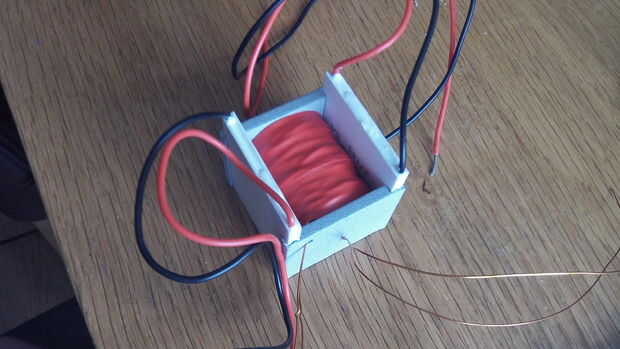

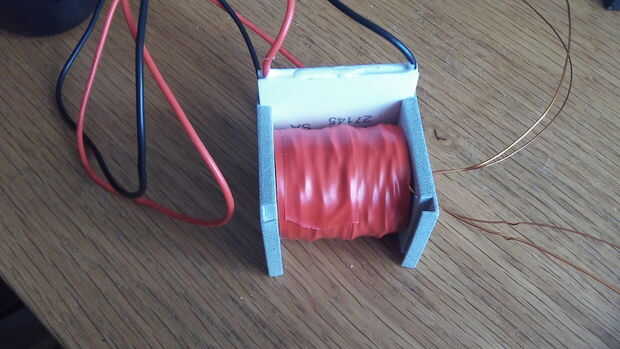

Siguiente: Portaobjetos en las dos almohadillas Peltier para verificar espacio - debe haber no más de espacio de 2mm entre la almohadilla y la bobina, si hay seguir la bobina de la bobina hasta que haya una distancia incluso de alrededor de 1mm.

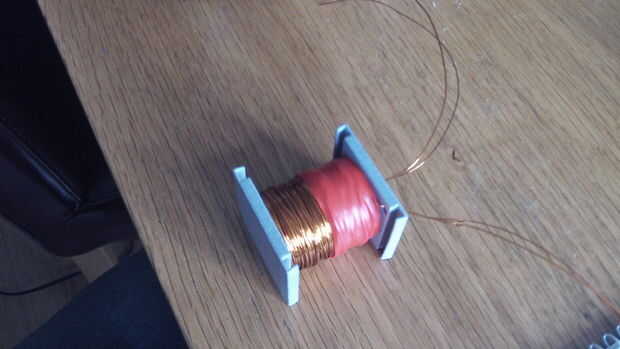

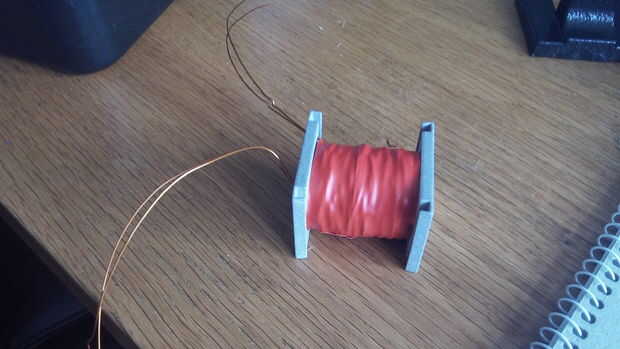

Siguiente: Cinta de la bobina (que será bastante cuadrada en forma) con cinta aislante por todo el alambre de cobre, una capa de cinta solamente.

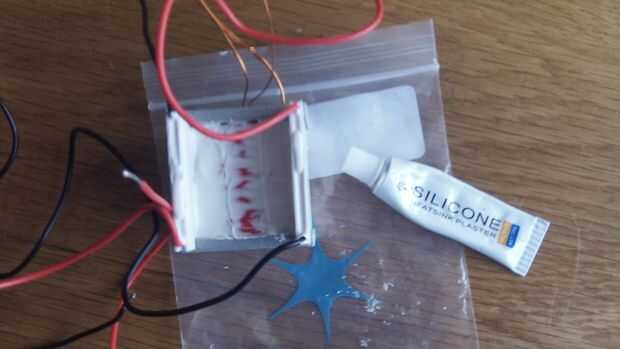

A continuación utilice cemento térmico en los lados donde las pastillas termoeléctricas deslicen en hacen buen contacto, dejan la bobina y la bobina vertical y dejaron establecido.
Nota: Durante la operación que necesitamos algunos de refrigeración de la bobina por lo que obtenemos el calor de los lados solamente.
