Paso 4: Ajuste de hasta el disco de Rotor/del estator
El disco Rotor tiene 4 orificios pre taladrado en las superficies superior e inferior.
Se necesita:
Contador hundido Neodynium N42 imanes:
4 x orientación Norte 12mm de diámetro x 4,2 mm espesor 2.5 KG + pull
4 x diámetro de 12mm frente a sur x 4,2 mm espesor 2.5 KG + pull
6 x orientación norte x2mm espesor 2.5 KG + pull de 15mm de diámetro
compás del círculo
tarjeta de papel
bill de taladro de 2mm + parada de taladro de 2mm
diámetro 22 x 2.2mm x 6,5 mm (componentes Brimal de HW602 de ebay)
diámetro 10 x 2.5mm x 6,5 mm tornillos (cabezas de 5mm)
8 x 2,5 mm de diámetro x 10mm tornillos (para fixer de eje)
Pegamento estupendo

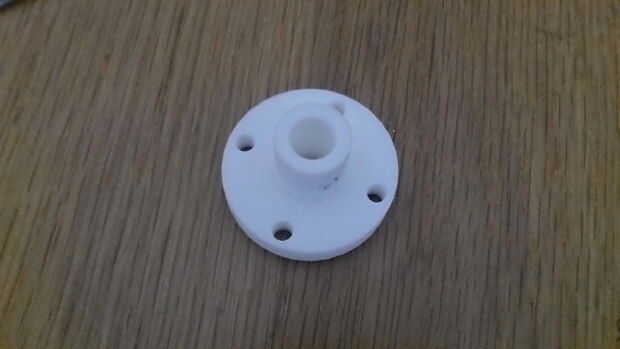

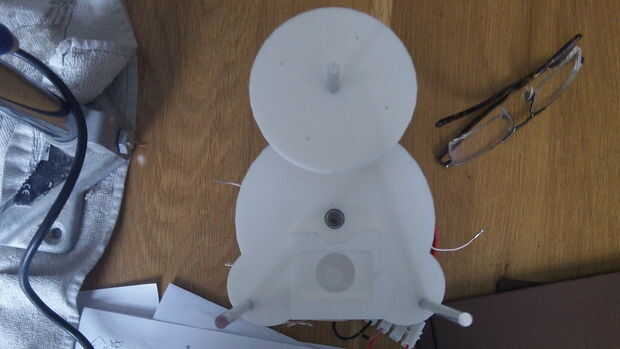

Primer paso: ofrecer el centro agujero hasta el eje o uno de los soportes de varilla de aluminio de 4,75 mm. Si el agujero es pequeño para conseguir un 5mm lima redonda y tuérzalo mitad y pulgadas en y lo mismo en el otro lado un par de veces hasta que quede un bonito cómodamente pero fácil montar en el eje.

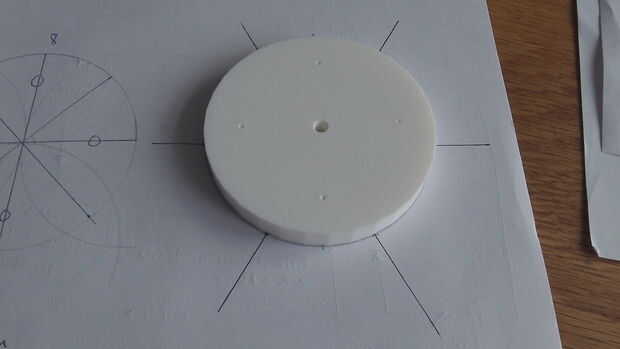

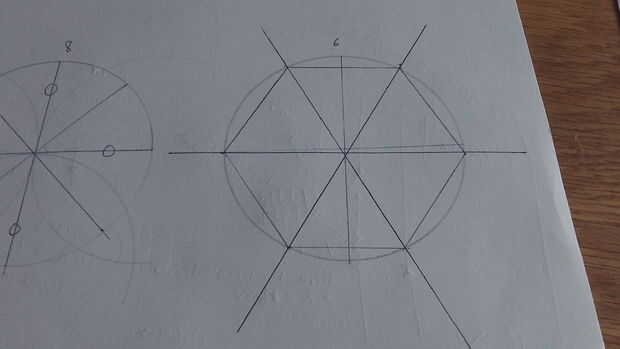

Dibuja un círculo con un diámetro de 75mm brújula (compás ajustado a radio = 37,5 mm), el plano de la cara marca con un lápiz en el borde 6 puntos a 39,27 mm aparte y sacar el hexigram (ver diagrama). Baje esas marcas con una escuadra para marcar el borde cada mm 39,27. Esto le dará 6 líneas en el borde.

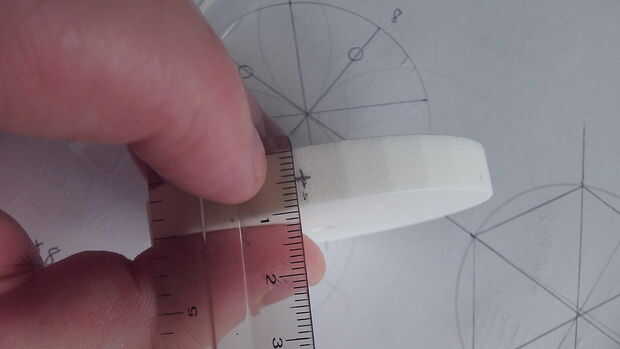

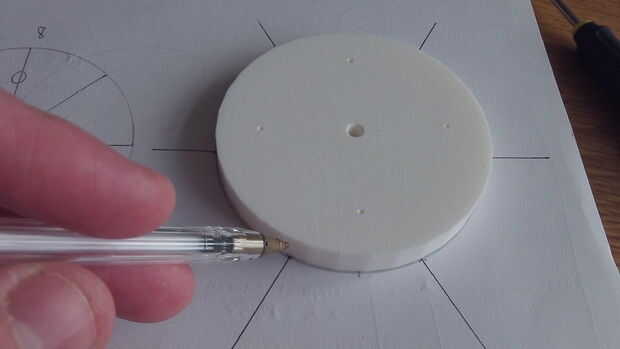

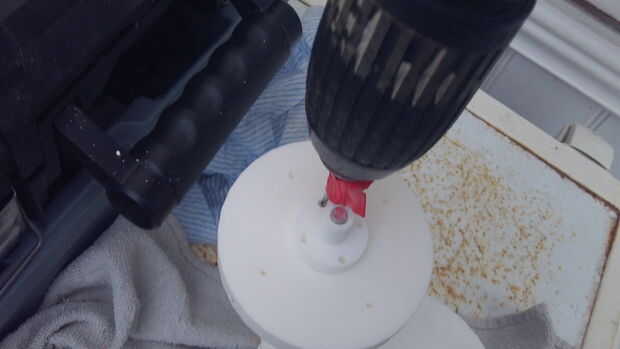

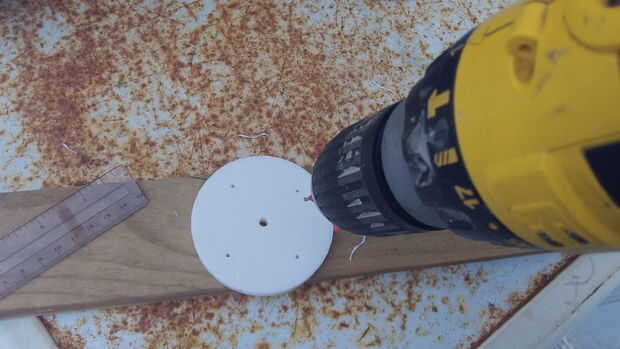

A continuación marque 5mm desde la parte superior del borde y marca horizontalmente. Estos son el punto en que debe efectuar con una broca de 2mm a una profundidad de 5 mm. ADVERTENCIA No taladre demasiado largo o rápido como el plástico se derrita. enfríe la broca en el agujero si es necesario (mina estaba bien a un ritmo lento).

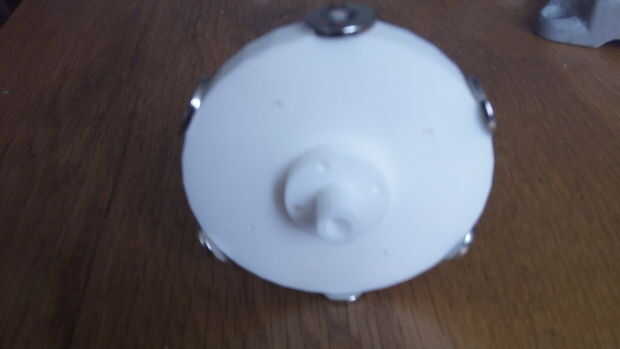

A continuación pegue 4 x contador hundido del norte frente a imanes en la parte superior (tornillos deben ser no más de 5mm).
A continuación Repita para cara inferior con imanes orientada al sur.

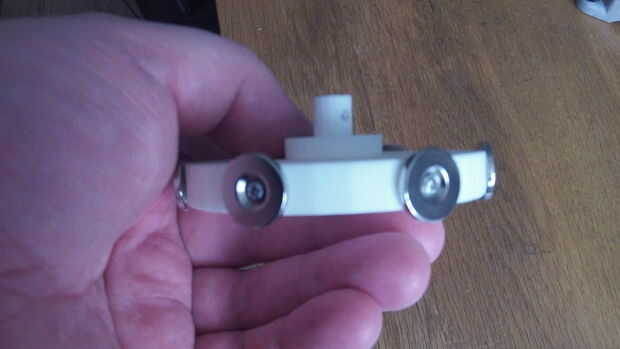

Finalmente fijar el diámetro 15mm 6, x 3 imanes mm hasta el borde.
Siguiente:

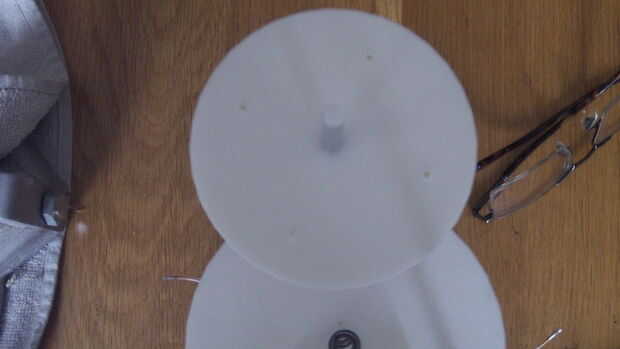

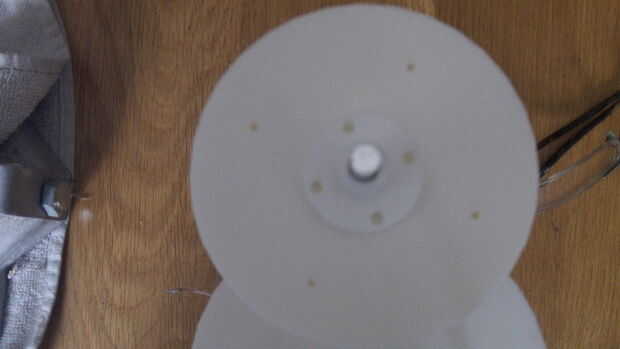

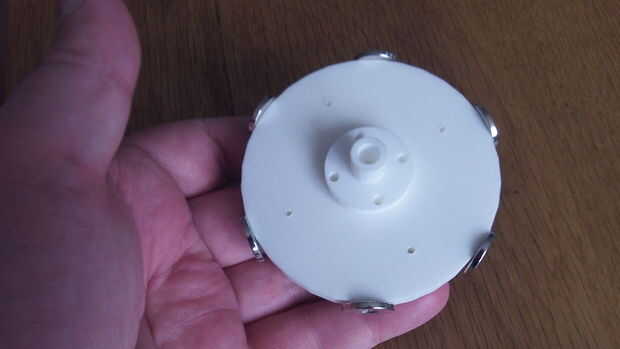

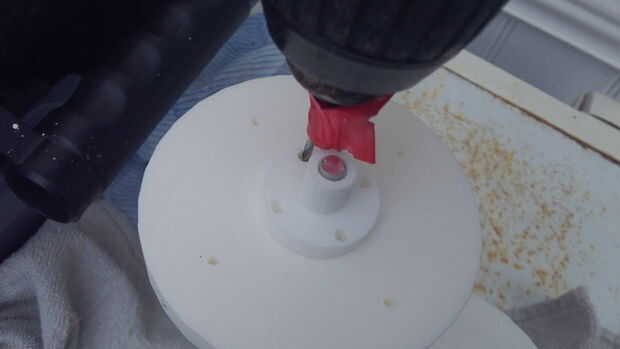

Pop el disco en el eje (o en mi caso uno de los soportes de aluminio de 4,75 mm) pone dos toques de pegamento alrededor (no en el centro!) el orificio central para fijar al eje FIXER. Coloque al fixer de eje en y ajustarlo al centro, el agujero es un poco más grande así que asegúrese de centro lo mejor puede por el ojo. El pegamento va aguantar así que usted perfore los agujeros a una profundidad de 10mm de la (5mm en el disco principal, 5mm a través del orificio de fixer de eje = 10mm). Utilice tornillos de 4 x 2,5 x 10 mm para fijar a fixer de eje en su lugar. Usted también necesitará un tornillo sin cabeza a la hora de fijar el disco en el eje posterior.
