Paso 6: Carcasa electrónica
Se necesita:
1 x parte de la carcasa electrónica 3D
1 x 2N3055 Transistor
1 diodo de x IN4001
1 diodo de x IN4007
Lámpara de neón de 1 x tiene que ser capaz de tomar hasta 50v 30 puntos
1 x opcional 1k resistencia variable de olla (recuerda resistencia causa pérdida de energía a través de calor)
1 xSoldering hierro y plomo de la soldadura de plata libre 1mm diámetro
1 x almohadilla termoeléctrica Peltier 40 x40 x 4 mm

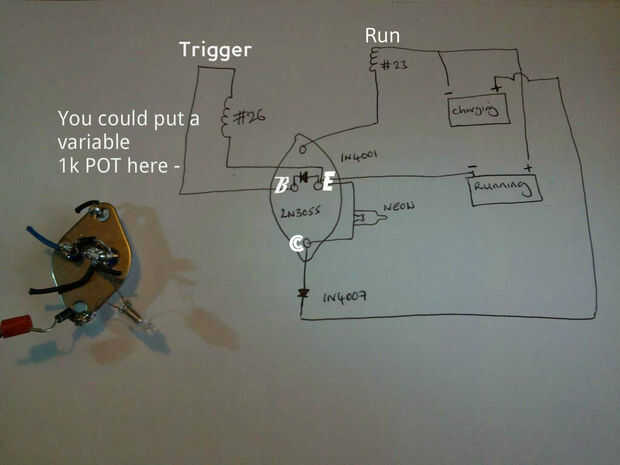

Construir circuito de su elección o utilizar este (diagrama):
Tenga en cuenta que los pines en el transistor están apagado a un lado cuando se ve horizontalmente y no son centrales.

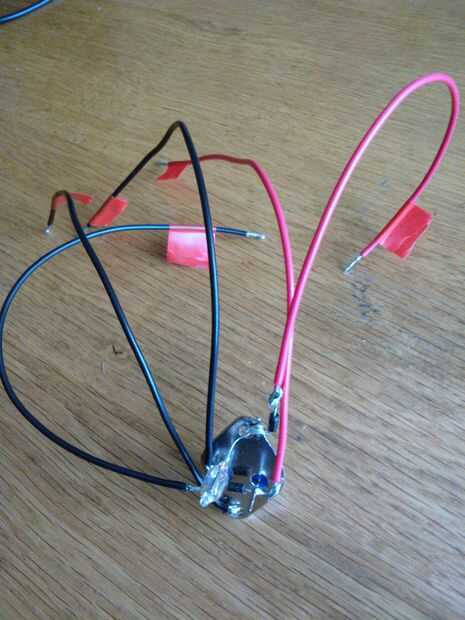

Mira los pins y orientar verticalmente delante de usted con las clavijas más lejos lejos de usted. El pin izquierdo es la 'Base' y el pin derecho es el 'emisor' soldar un diodo IN4001 a través de los pasadores con la banda plateada en el diodo hacia / señalando en la parte izquierda ' Base'.

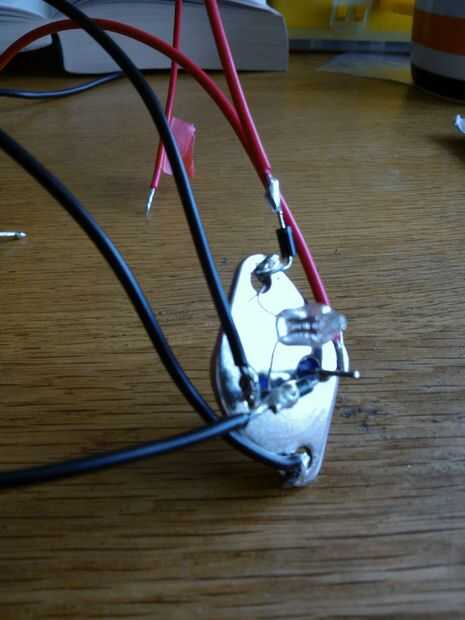

La carcasa metálica del transistor es el 'colector' conectarse un IN4007 el orificio del tornillo con la banda del diodo apuntando hacia afuera del transistor. (es alrededor del agujero del tornillo y soldadura)

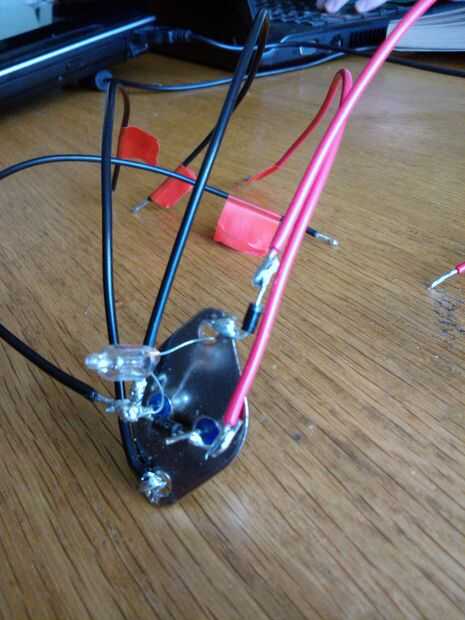

El neón lámpara o 12v LED se conecta a través del Transisitor desde el colector (carcasa de metal) para el emisor (eje derecho).
Soldar un cable de 150mm para el diodo IN4007 conectado al colector (esto va para carga +)
Otro alambre en el extremo opuesto del colector (uso algunos vientos alrededor de otro orificio para tornillo y soldadura) de la soldadura (esto va a poder bobina AWG23 y desde allí a carga-)
Soldadura de dos alambres 150mm largo el emisor (uno se vaya a correr-) (el otro va a la bobina de disparo AWG26)
Terminar todos los cables en un bloque de terminales para la conexión posterior a la bobina etc.... (Grabado y marcado de los extremos de cada i.e - ejecutar, T1 (bobina de disparo), T 2, P1 (bobina eléctrica), P2 etc.)

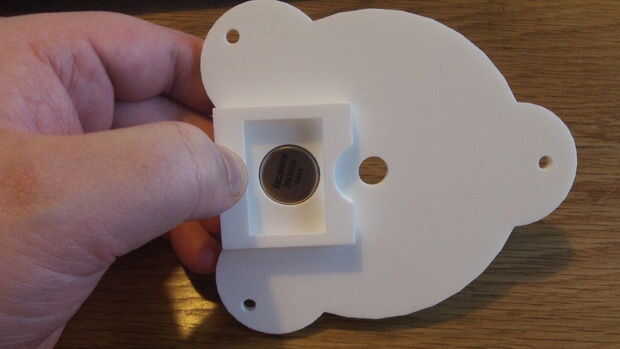

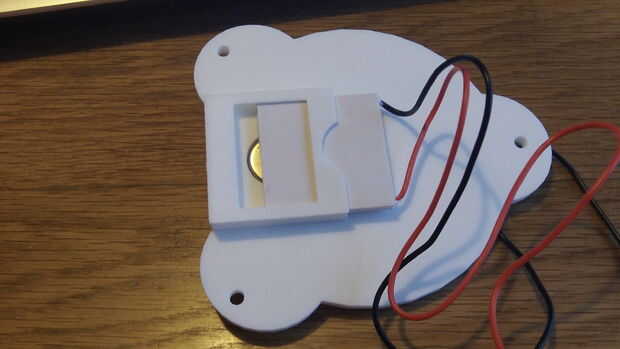

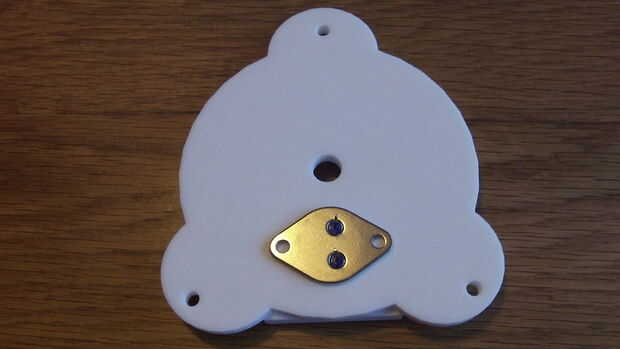

Invertir 2N3055 y orificios de 2 x 2 m m o usar adhesivo de cemento térmico y fijar a la parte 3D, deslice el calor Peltier de termo eléctrica almohadilla en la parte trasera y si necesita el disipador de calor metálico cemento en la almohadilla. Si es necesario limar la soldadura en la parte superior del transistor y luego hacer. La diferencia entre la parte superior redonda del transistor insertado y la almohadilla de calor puede construirse a ras con adhesivo térmico (como en el tipo de disipador de calor)
