Paso 7: Cuerpo principal construcción
Aquí tienes una opción:
¿Cuánto tiempo desea el modelo? se asume que 150mm para esto:
Se necesita:
3 x aluminio barras 4,75 mm/5 mm de espesor por 200 mm de longitud (se pueden cortar a tamaño después de que el motor está montado y sabes la longitud final o salir de un cuelgue para futuros mods!.)
1 x tubo de aluminio diámetro interior 6.4 mm, outter 8/10 mm (3/8" tubo es bueno) cortado en trozos de 6 x 15 mm y 6 x 30 mm
8 x 5mm taladro paradas
4 rodamientos 10mm diámetro externo x diámetro interno 5mm x 4 o 5 mm de grosor.
1 x acero plata 3/16"(4,75 mm) central barra de tierra 8" largo (200 mm ish) (proyectos más allá del modelo de árbol de usan, es decir, generador)
Disco central con imanes en su lugar
Las piezas 3D; Cubierta de batería, electrónico de vivienda, 2 x puntas de la bobina, 2 x bobina interior anillos con soportes en unidad de lugar/completado.
Pegue los rodamientos en batería vivienda, piezas del extremo de la bobina 2 y la parte electrónica de la carcasa. hacer esto sobre una superficie plana para que los cojinetes queden al ras con un extremo de la pieza. Espere hasta que el adhesivo se seque, antes de proceder.
Nota: Usted no podrá completar el util de construir todas las medidas adicionales se han hecho, sin embargo esto es un ejercicio de asegurándose de que todos los agujeros están listos para el montaje posterior, puede dejar el portapilas conectado según cuadro.

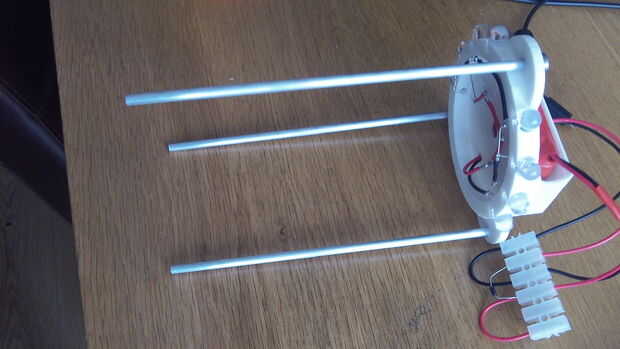

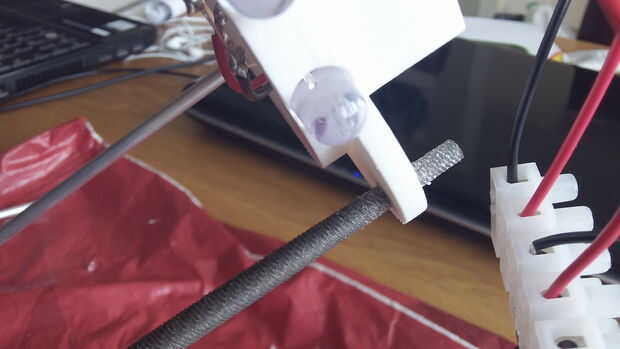

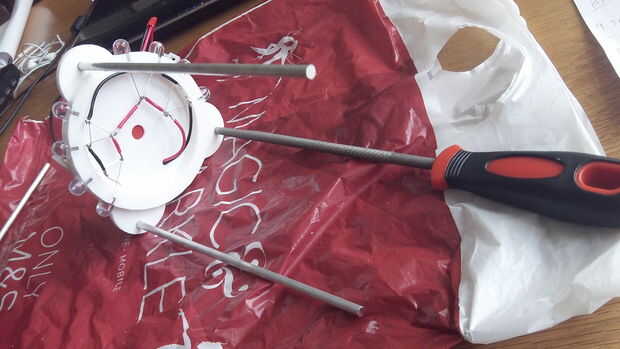

Comience con el compartimento de la batería, insertar barras de aluminio de 3 x en la parte superior y dos inferiores derecho e izquierdos de los agujeros. Poner 3 paradas de taladro en. Ahora, inserte el eje de rotor principal de acero.
piezas de tubo de 30mm 3/8"(3 de ir después entre el compartimento de la batería y la primera 'parte de la bobina final'. Espaciadores de lugar de 15mm en después el extremo de la bobina del' ' entonces puso el 'Serpentín interior en' luego separador de 15mm, seguido de próximo final de la bobina, luego separador de 30mm antes de la final de la unidad vivienda electrónica.
Los espaciadores para el final de la bobina a las piezas internas van a depender de si se utiliza el construido en la parte de la bobina o un estilo de panqueques. El estilo de la crepe puede ser espaciada 10-15mm o menos. La bobina construida en sería alrededor de 15 / 20mm dependiendo (experimento, basta con 1 o 2 mm de los bordes de la parte interior de la bobina).
Cuando usted tiene las bobinas internas Marque el centro de la bobina interior situado en el eje de acero con un rotulador.
Quitar eje y centro del disco sobre la marca, pegamento y fije al fixer de árbol con cola y tornillos, incluyendo un prisionero en el fixer de eje en el eje sí mismo. (utilice tornillos de pequeño 5mm para el fixer en la disco, pre-taladrar lentamente ayuda a)
El resto debe ser una repetición del ejercicio espaciado, espaciado sólo importa en el ' bobina termina a 'Bobina interior' llegar tan cerca como sea posible, sin los imanes siendo interferidos. En el acabado final con paradas de taladro de 5mm.
Ahora ya sabes cómo va a encajar, desarmar hasta completas todas las partes.
