Paso 5: Configurar el protoboard (opcional)

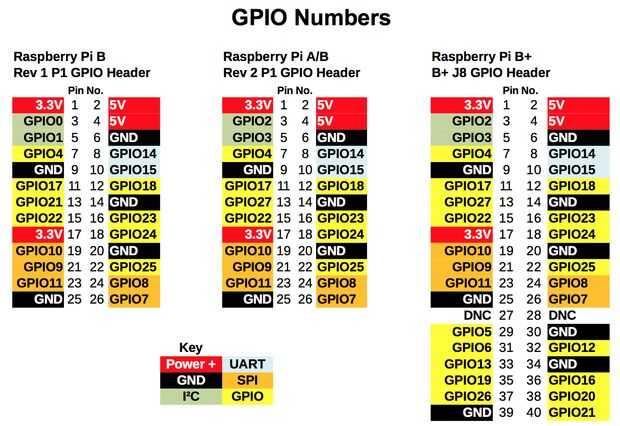

Si usted une un protoboard, necesitará conectar alimentación y tierra. He puesto + 3,3 v y tierra a la izquierda del autobús bares y + 5V a la derecha. Utilice la clavija de numeración de esquema para elegir donde conseguir esas señales de. Usé el Pin 1 de 3, 3V, 4 Pin de 5V y el pin 6 para la tierra. Hay otros pernos disponibles, es su llamada.
En este circuito de prueba con el LED, utilizamos solamente el pin GPIO que conduce ni el LED y el suelo, + 3,3 v ni + 5V son necesarios, pero que desea conectarse a la protoboard para proyectos futuros.
Decidí conducir el LED del GPIO 18 que es el pin 12 del conector. Simplemente que elegí porque era fácil contar hacia abajo de 3 pines de donde tenía el conector a tierra.

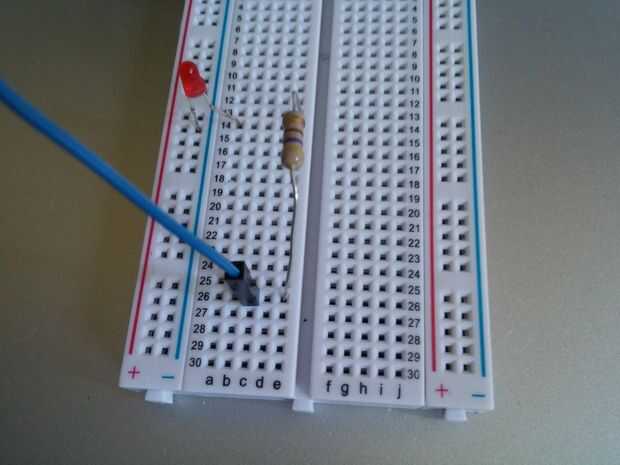

Familiarizarle con cualquier básica introducción RPi LED antes de conectar el LED y el resistor, sólo para asegurarse de que tiene un valor de buena resistencia para lo que la llevó está utilizando, y para asegurarse de Inserte el LED la forma correcta de ronda. La pata corta se conecta directamente a tierra y la pierna más larga se conecta a un extremo de la resistencia. El otro extremo de la resistencia está conectado a 18 GPIO (el cable azul que viene del Pin 12 en la foto)
