Paso 3: Diseñar el Bartop NES - II - la maqueta
Montaje de la placa madre de la NES

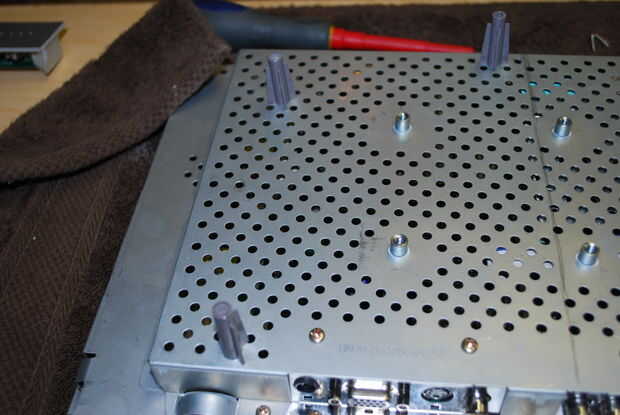

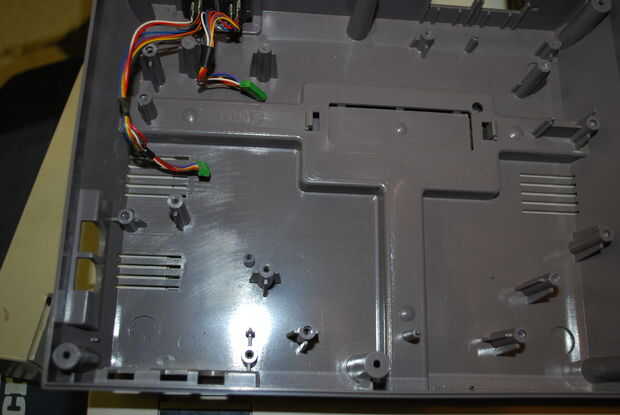

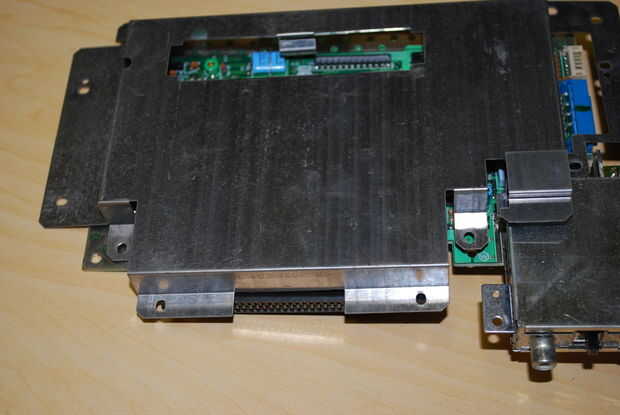

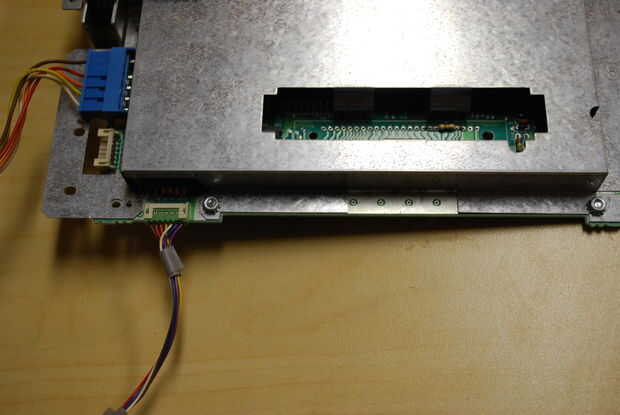

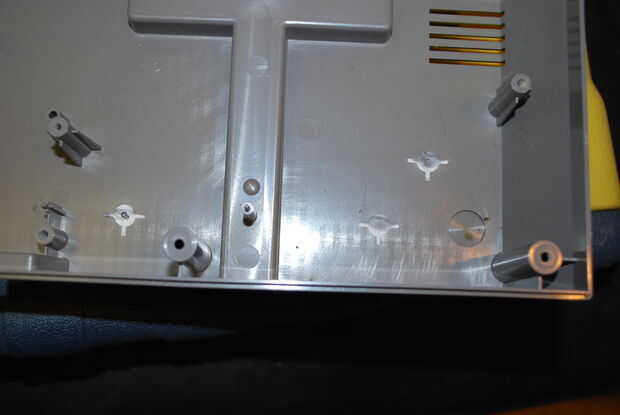

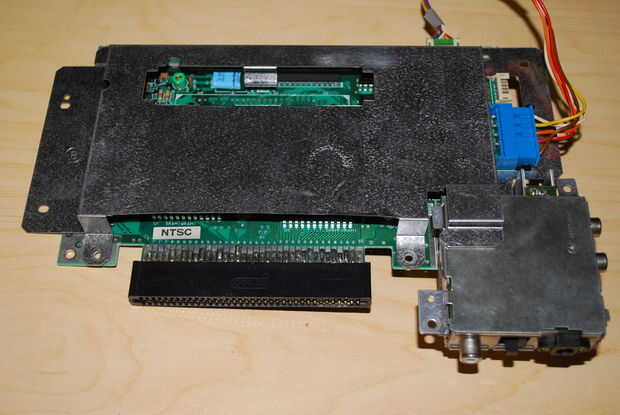

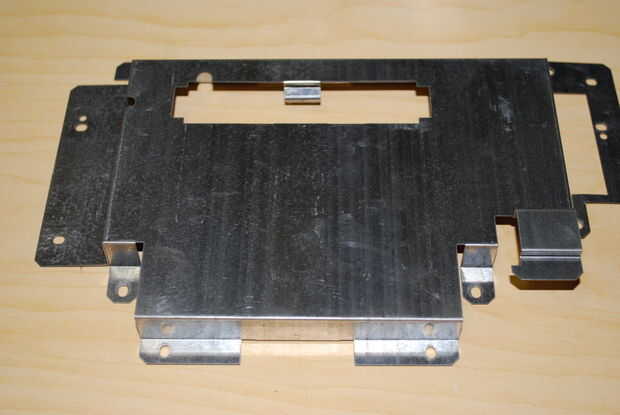

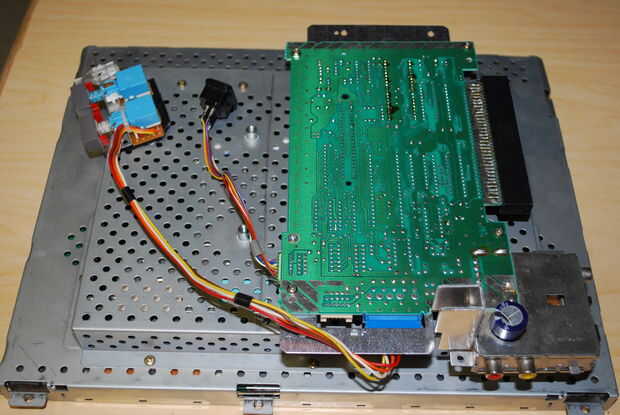

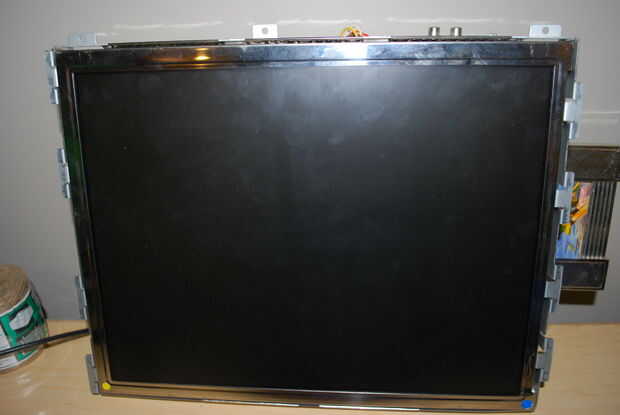

La parte posterior de mi pantalla LCD tiene un escudo de metal con agujeros en ella. Después de mirar fijamente en estos componentes durante un tiempo me golpearon con una idea. Agarré mi motherboard NES y ponerlo encima de la pantalla LCD. Fue de suerte y fue capaz de alinear 3 agujeros alinean con los orificios de la Motherboard, Tarjeta madre NES. Yo utilizando mis pinzas, desprendió los soportes de plástico de la caja original de NES. Luego usé mi dremel para acortar un poco. Puesto que la pantalla LCD era desmontable, Tomé y había conectado a los postes de soporte desde abajo con algunos tornillos sobrantes de desmontaje. El siguiente paso es modificar el blindaje de la NES. Ya que el conector ahora sale recto en vez de en forma de U como el original tuvo que ser modificado. Con un par de tijeras el pedazo que fue quitado. Agarré unos pequeños tornillos y tuercas de mi papelera de repuesto y conectar el blindaje de la NES en los orificios no utilizados. Luego colocar la pantalla de LCD y había montado en la motherboard en la parte posterior.
Dibujo de la plantilla de lado

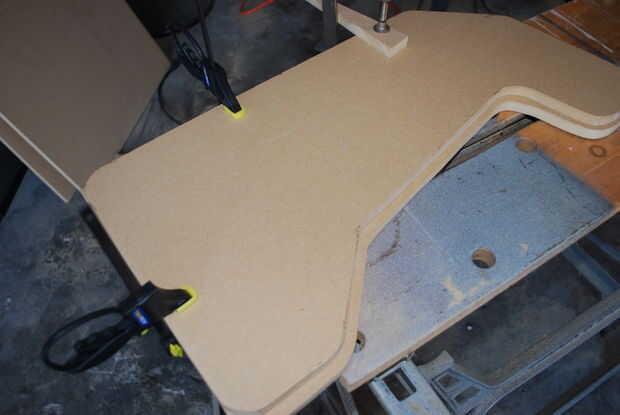

Había tres cosas que tenía que tener en cuenta en esta etapa. Uno, la anchura de dos, el monitor, la profundidad del monitor/NES y tres, el grueso de la palanca de mando. Empecé por dibujar unos diseños en una hoja de papel de desecho. Una vez que encontré una forma bonita que me ha gustado mucho, cogí un trozo de cartón para dibujar a escala. Poner los componentes de su lado que era capaz de extraer un esquema básico para la altura, profundidad y panel de ángulo y todavía tienen un poco de espacio libre. Ahora quita los componentes y limpiar mi plantilla con un borde recto y un cuadrado. Una vez que todo estaba cuadrado para arriba, me puse a buscar el más cercano objeto redondeado (un carrete de soldadura). Utilizando el carrete como guía, doblé las esquinas.
En este punto debo mencionar una característica poco quería en este gabinete. Siempre me gustó jugar con un control de arcade, y mientras que la ventaja de NES está bien, simplemente no es esa sensación de auténtico arcade. Así que decidí hacer la sección controlador desmontable de la sección de monitor. Nunca he visto nada como esto antes, así que tuve que hacerlo! Ahora todavía puedo conectar uno de mis otros sistemas NES a la gran pantalla y utilizar un controlador de arcade originales.

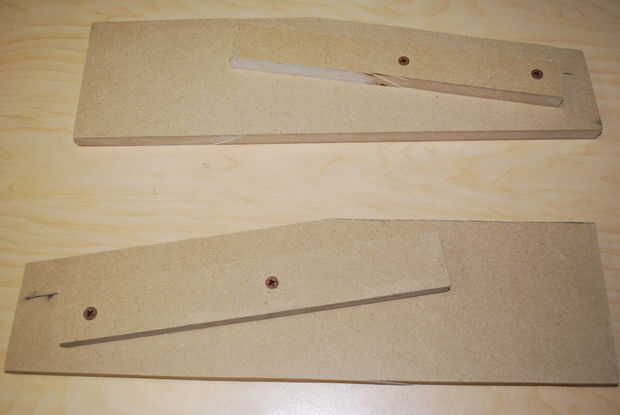

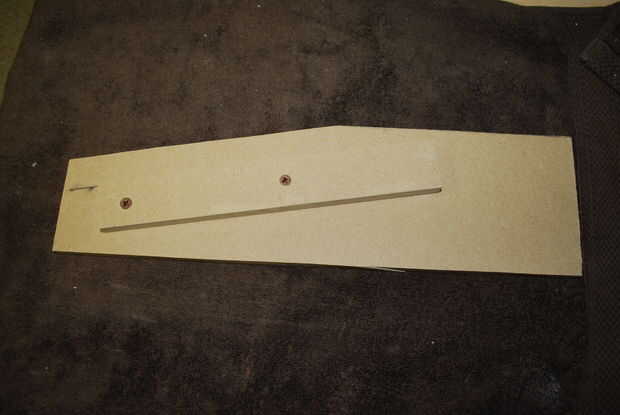

He hecho la plantilla para el controlador de la caja lo mismo que los lados principales. Asegúrese de acomodar para el grueso de su plexiglás y la profundidad de la palanca de mando cuando la plantilla de dibujo. Elegí un ángulo que se sentía más cómodo.
Las dimensiones para el lado son 11" de ancho x 21" de alto. La profundidad total con la caja del regulador es un total de 15 1/2". Es muy bonito y compacto.
