El Geocache viaja! (11 / 17 paso)

Paso 11: Puerta trasera secreta cables

Este cableado super secreta le permitirá abrir la caja, incluso cuando no está en el lugar correcto. El programa de arduino tiene una función que se activa sólo cuando la energía del interruptor del relé se se pasa por alto. Cuando el programa normalmente apaga (y dice apagado) los terminales del cable secreto mantendrá todo el sistema funcionando. Después de unos minutos el servo abre el cuadro durante 10 segundos antes de sellar la caja hacia arriba.

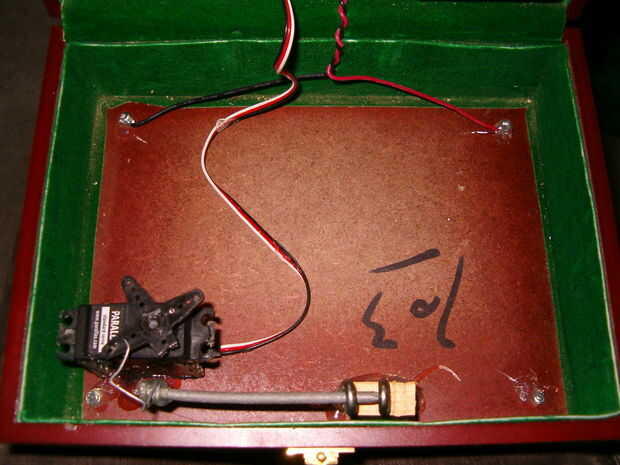

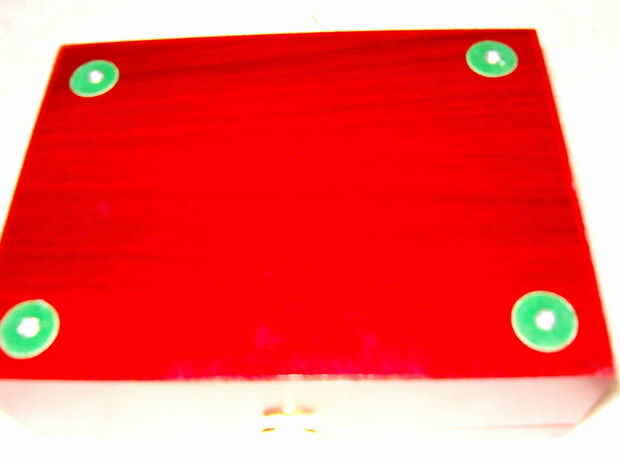

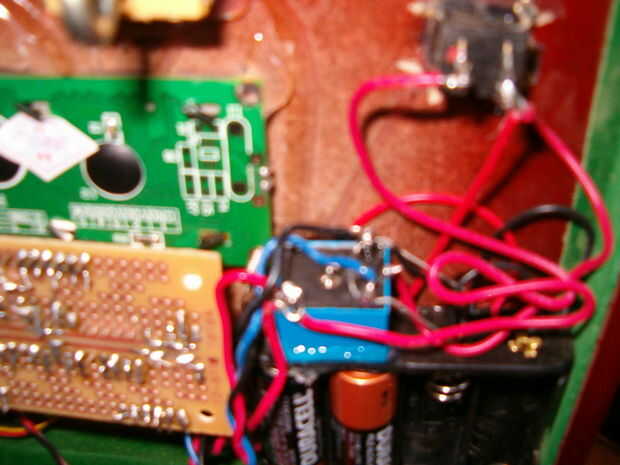

Si no lo has hecho ya, ahora es un buen momento para añadir cuatro patas metálicas a la caja. Usé algunos tornillos que estaban alrededor de mi sótano. Puede utilizar dos de estas para los cables secretos, pero la parte de atrás dos eran más cercanos al circuito así que opté por aquellos. Simplemente soldar un cable a cada tornillo. Asignar uno rojo y otro negro para que sepas qué va dónde. Tomar el cable rojo y soldar al pin de relé que lleva 5 voltios desde el relé al arduino. Tomar el cable negro y soldadura para la conexión a tierra en el relé. Cubrir los tornillos de pegamento caliente y han hecho su circuito de la puerta de atrás! Se puede probar mediante la aplicación de 4 pilas AA para el tornillo en la parte inferior de la caja. Asegúrese de que usted recuerde que es de tierra y que es poder! Si se está conectado correctamente el circuito debe encender y permanecer después se mostrará el mensaje "alimentación hacia abajo"
