El Geocache viaja! (4 / 17 paso)

Paso 4: Placa Arduino

Si usted compró un Atmega328 con el gestor de arranque instalado, simplemente siga a la segunda mitad de este paso. Si tienes un chip en blanco, siga el paso entero.
"
Quemar el Bootloader

Si usted tiene un nuevo ATmega328 (o ATmega168), necesitará grabar el bootloader en la misma. Se puede hacer utilizando una placa Arduino como un programa en el sistema (ISP). Si el microcontrolador ya tiene el gestor de arranque (por ejemplo, ya que sacó de una placa de Arduino o pedir un ATmega ya bootloaded), puede omitir esta sección.

Para grabar el bootloader, siga estos pasos:

1. Subir el sketch de ArduinoISP en tu placa de Arduino. (Usted necesitará seleccionar la Junta Directiva y el puerto serie en el menú de herramientas que corresponden a la placa).

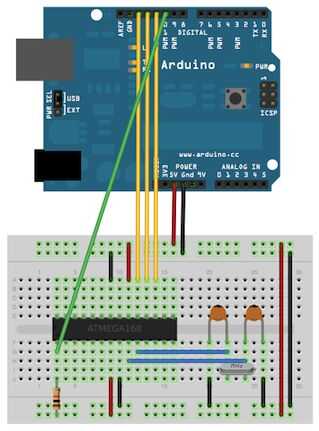

2. Como se muestra en el diagrama a la derecha del alambre la placa Arduino y microcontroladores.
3. Seleccione "Arduino Duemilanove o Nano w / ATmega328" de las herramientas > menú tablero. (O "ATmega328 en un protoboard (reloj interno de 8 MHz)" Si utiliza la configuración mínima que se describen a continuación.)
4. Ejecutar herramientas > grabar Bootloader > con Arduino como ISP.

Sólo necesita quemar el cargador de arranque una vez. Después, puede quitar el jumper cables conectados a los pines 10, 11, 12 y 13 de la placa Arduino."

Carga utilizando una placa Arduino

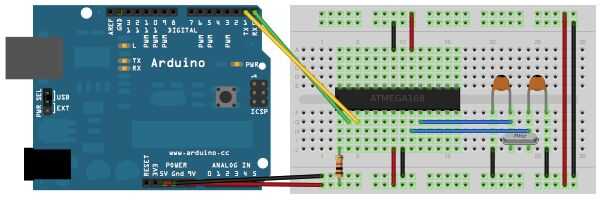

"Una vez que su ATmega328p tiene el bootloader de Arduino, puedes subir programas a ella usando el convertidor de USB a serial (el chip FTDI) en una placa de Arduino. Para hacer, sacar el microcontrolador de la placa Arduino para que el chip FTDI puede hablar con el microcontrolador en la placa en su lugar. El diagrama a la derecha muestra cómo conectar las líneas RX y TX de la placa Arduino con el ATmega en el protoboard. Para programar el microcontrolador, seleccione "Arduino Duemilanove o Nano w / ATmega328" de la las herramientas > menú Board (o "ATmega328 en un protoboard (reloj interno de 8 MHz)" si está usando la configuración mínima que se describen a continuación). Luego subir como de costumbre."

Nota: Además siguiendo todos los pasos desde la Web de arduino posted encima, se necesita conectar el pin de reset de la placa arduino al pin de reset del chip atmega para cargar código.
