Paso 8: Utilizar un relé para Auto-turn-off
Un relé funciona mediante la activación de un electroimán para lanzar mecánicamente un interruptor. Para utilizar uno necesita colocar en la placa y probar todos los contactos. Lo que buscas para escuchar o más bien es un sonido de clic. Cuando se conectan un extremo de la bobina a masa y el otro extremo a la energía activa y hacen un ruido de chasquidos. Ese clic es el interruptor interno absorbido físicamente a un contacto por el electroimán. Después de encontrar los cables de la dos bobina, experimentar con las puntas restantes utilizando un led con una resistencia para determinar donde la electricidad puede fluir dependiendo del estado de la bobina. La bobina permite una fuente de alimentación separada fluir entre dos otras clavijas en el relé. Buscas el led que enciende cuando se conecta la bobina. El led será donde irá el circuito.

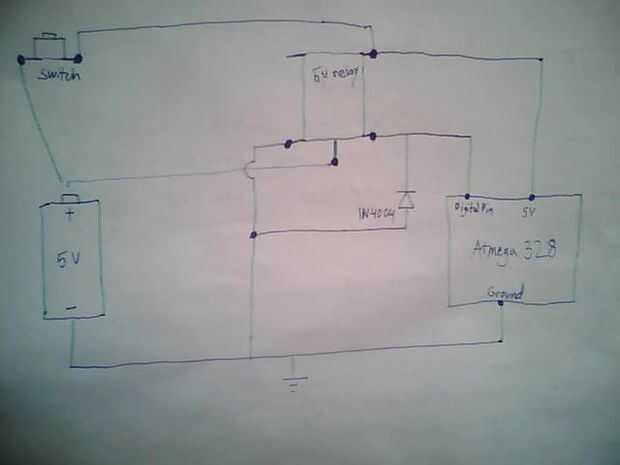

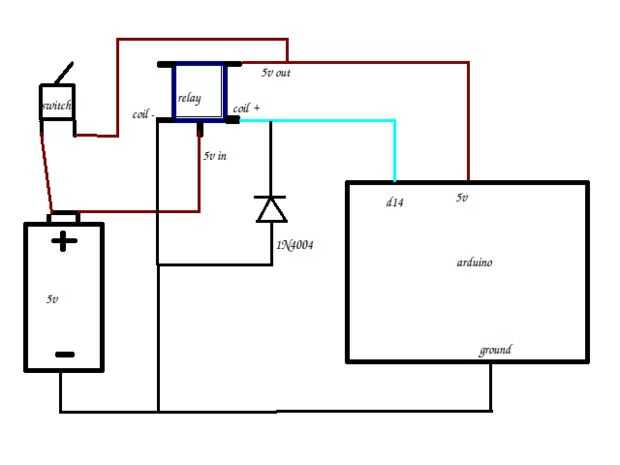

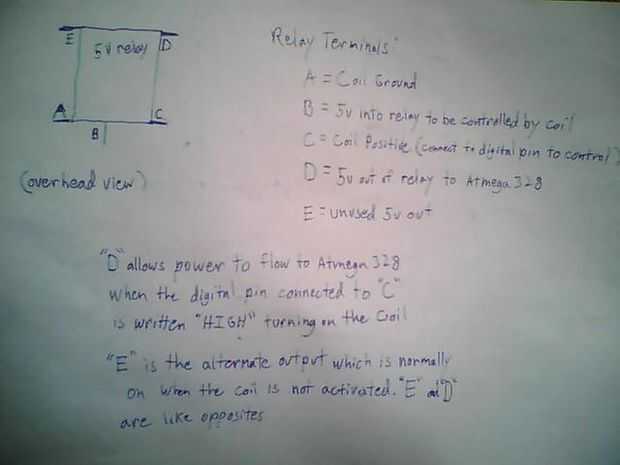

Nota: El relé en los esquemas es visto desde arriba como si estuviera en un protoboard. La foto muestra el relé montado boca abajo en la caja para facilitar el acceso a los terminales.
