El Gizmo de Internet Arduino (9 / 22 paso)

Paso 9: Montaje LEDs para plataforma superior

Hay ocho grandes LEDs rojos en la plataforma superior que correr alrededor en círculos cuando se lee una etiqueta RFID.  En este paso será fijar los LEDs a su actuales limitación resistencias y cables que en un próximo paso se unirá a la Arduino y tira Terminal.  Usted necesitará las siguientes piezas y herramientas para este paso:

• 6" 3/32" tubería del encogimiento del calor negro
• 6" 1/16" tubería del encogimiento del calor azul
• 8 resistencias de 1/4 vatios 360 ohm (Radio Shack parte 271-1315)
• 8 LEDs rojos grandes (T2-1/2 LHR3930 Jameco parte 119634)
• alambre trenzado de 8 longitudes de 6" de negro fino (yo usé #26 AWG)
• 8 6" longitudes de fina azul cable trenzado (usé #26 AWG)
• Cortadores/pelacable
• Cautín y soldadura
• Pistola de aire caliente u otra fuente de calor dirigida

Siga estas instrucciones para cada uno de los ocho LEDs:

1. Para los cables azules:
   1. Tira de aproximadamente 1/4" de aislamiento de un extremo de cada cable.  Utilizando el cautín y soldadura, de estaño el extremo del alambre. Esto hará que sea más fácil insertar el cable en el ScrewShield.
   2. 1/2" de aislamiento en el otro extremo de la tira - no lata este fin.
2. Para los cables negros:
   1. Tira de 1/2" de aislante de ambos extremos.  Uno de los extremos de la lata y deje el otro extremo como es.

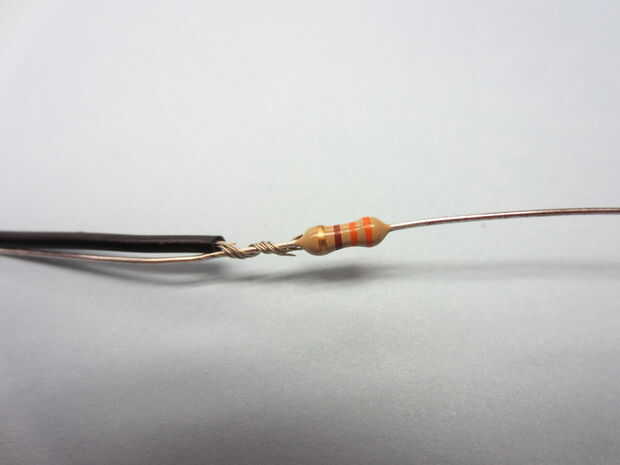

   2. Envuelva el extremo untinned del cable negro alrededor de la resistencia como se muestra en la primera foto.
3. Suelde el cable negro con el resistor y la resistencia al cable más corto de uno de los LEDs.  Corte el exceso de cable de la resistencia. Ver las fotos de las segunda y terceros.

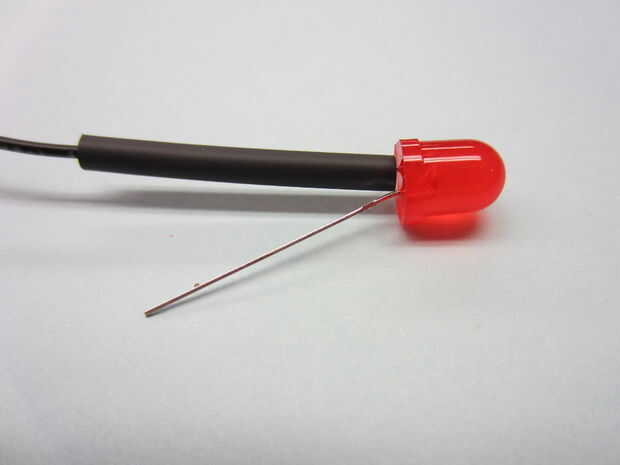

4. Corte una longitud de calor negro encoger de la tubería cubrirá el alambre expuesto y resistencia.  Deslice el tubo sobre el cable y cubrir las zonas expuestas, como se muestra en las fotos cuarta y quinta.

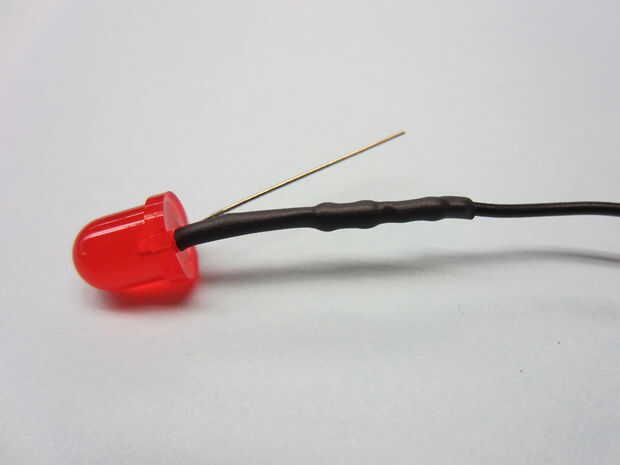

5. Aplique calor con una pistola de calor u otra fuente de calor a la tubería para reducir alrededor del alambre y la resistencia como se muestra en la foto sexta.

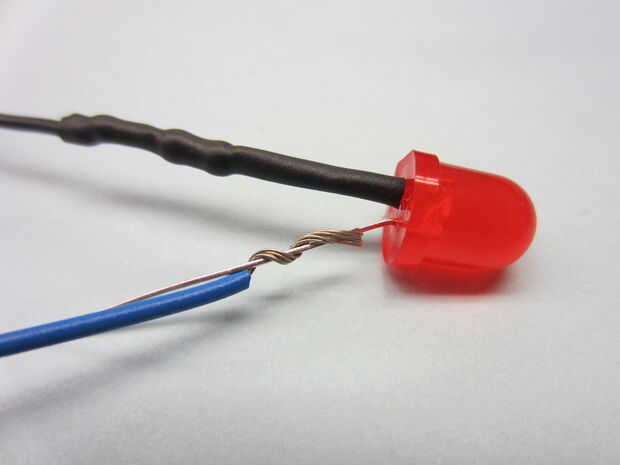

6. Envuelva el extremo untinned del hilo azul por el largo cable del LED como se muestra en la foto séptima.

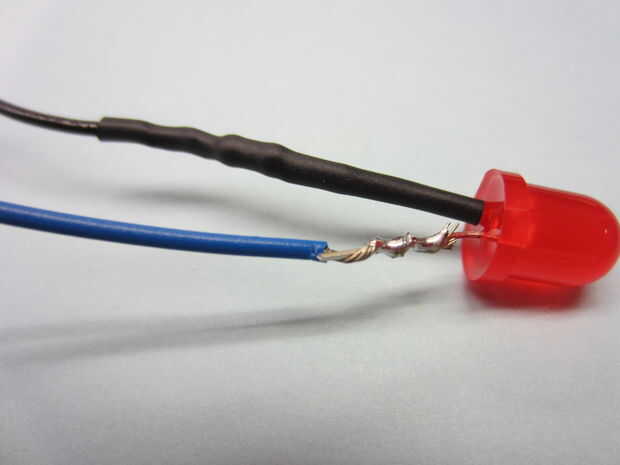

7. Suelde el cable para el LED como se muestra en la foto octava.

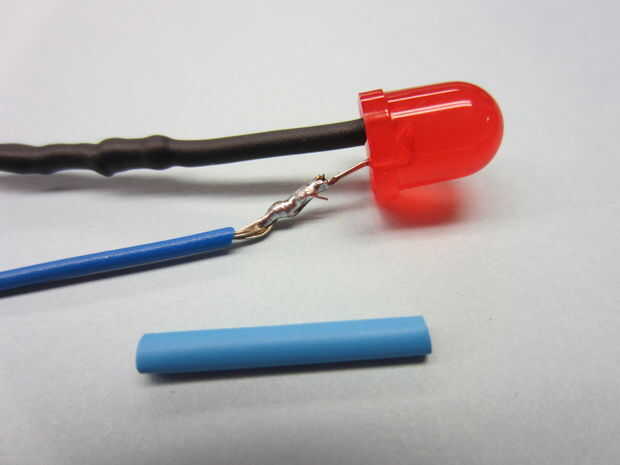

8. Corte una longitud de tubería del encogimiento del calor azul suficiente para cubrir el alambre expuesto como se muestra en la foto novena.
9. Tubería en el cable del encogimiento del resbalón del calor (ver foto 10) y aplicar calor a la tubería del encogimiento del como se muestra en la foto 11.
