El Gizmo de Internet Arduino (14 / 22 paso)

Paso 14: Coloque los cables de lector de tarjeta RFID para Arduino

En este paso, se adjuntará los cables desde el lector de tarjetas RFID para el Arduino.  Usted necesitará el destornillador de punta fina en el paso último para este paso.

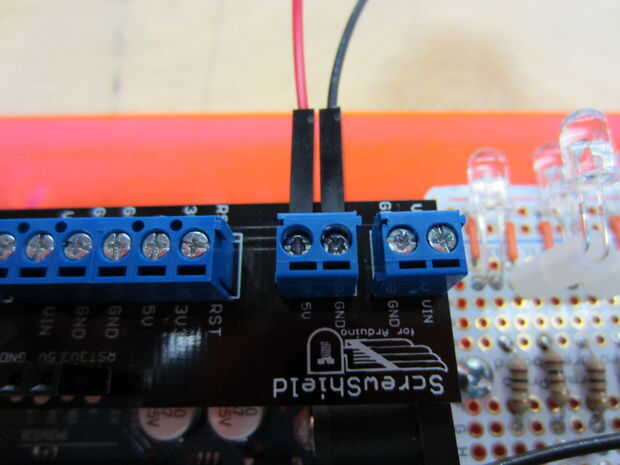

  1. Inserte el rojo (alimentación) y negro (masa) cables a los 5V y GND conexiones sobre el protector del tornillo y apriete los tornillos como se muestra en la primera foto.

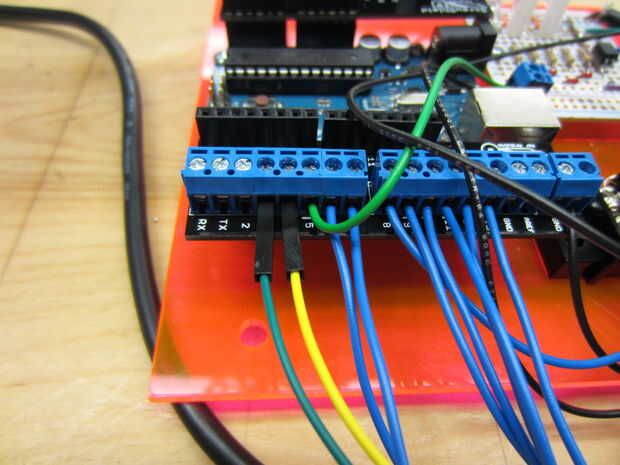

  2. Inserte el cable verde del Sur (serie a) con el conector 3 en el protector del tornillo de Arduino y apriete el tornillo como se muestra en la segunda foto.
  3. Inserte el cable amarillo de habilitar al pin 4 en el protector del tornillo de Arduino y apriete el tornillo que también se muestra en la segunda foto.

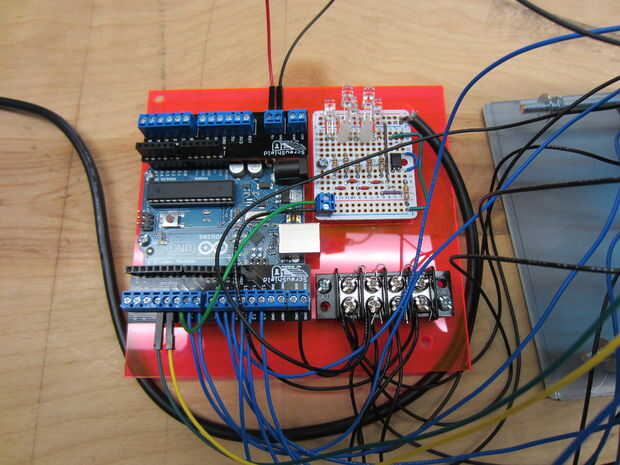

A excepción del cable del USB de Arduino, el cableado ya está completo y debe parecerse a la última foto.
