El Gizmo de Internet Arduino (3 / 22 paso)

Paso 3: Montar el color que cambia el LED del circuito

En este paso, se reunirán el color que cambia el LED del circuito.  Este circuito es "on" siempre el Gizmo de Internet Arduino funciona encendido y operativo.  Su propósito es decorativa y para que el cacharrito ves fresco!  Usted necesitará las siguientes piezas y herramientas para este paso:

• 5 rojo-verde-azul color cambiar LED (probablemente no encontrará en su tienda de electrónica local.  Si usted busca en eBay por "5mm led arco iris rgb" usted los encontrará.  Cuestan aproximadamente $13 por 100.)
• 5 resistencias de 1/4 watt de 100 ohm (Radio Shack 271-1311)
• 1 Lite de 4 pines-el LTV-817 optoacoplador (número de Jameco 878243)
• Terminal de tornillo (número de Jameco 2094485)
• Adafruit Placa de circuito impreso de tablero PERMA-Proto Quarter-Sized (parte número 589)
• 4 1/4" redondo espaciadores de nylon #4
• Alambre
• Cautín y soldadura
• Pelacables y cortador de alambre

Siga estos pasos para montar el circuito:

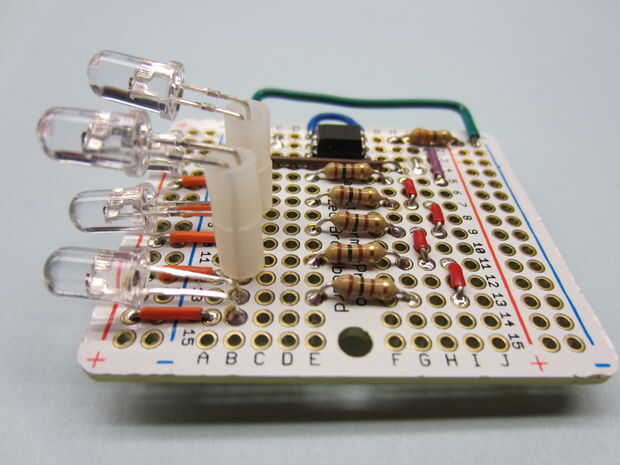

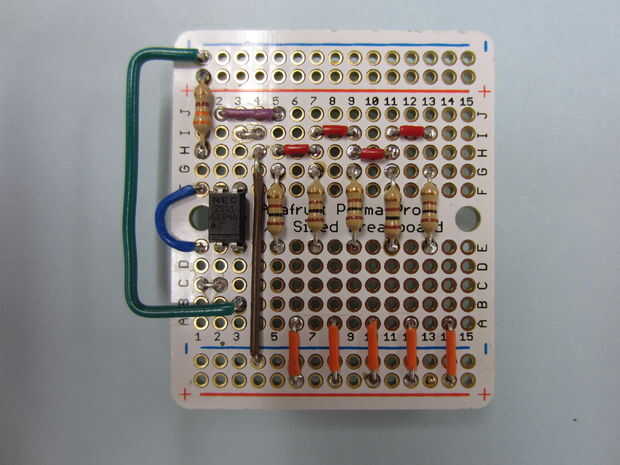

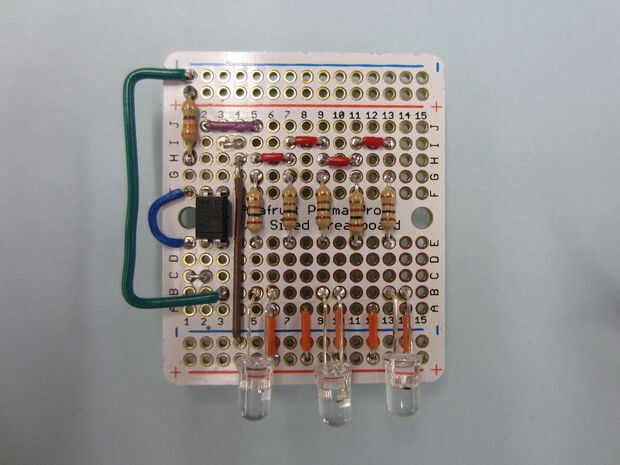

1. La soldadura de las resistencias y los cables del puente como se muestra en la primera foto.  Utilice las etiquetas para los pernos en la foto como una guía para asegurarse de que todo lo coloca correctamente (Nota: los números 1 a 15 a lo largo de la parte superior y A J a lo largo de los lados)
2. El optoacoplador de la soldadura como se muestra en la segunda foto. La alineación de la viruta es crítica: el punto redondo en el chip es que indica "pin 1" debería estar en la esquina inferior izquierda (agujero E2)
3. Doble los cables de LED como se muestra la tercera foto.

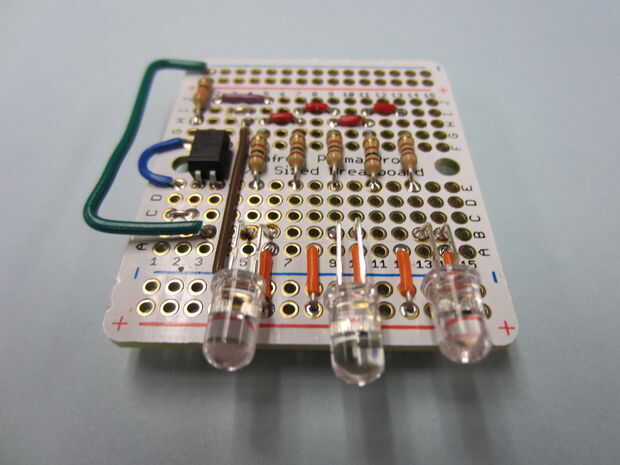

4. De la soldadura de tres de los LEDs como se muestra en la foto cuarta y quinta.  Tenga en cuenta que el cable más largo en el LED (lo positivo) va en el agujero en la misma columna como los cables naranja (6, 10, 14).

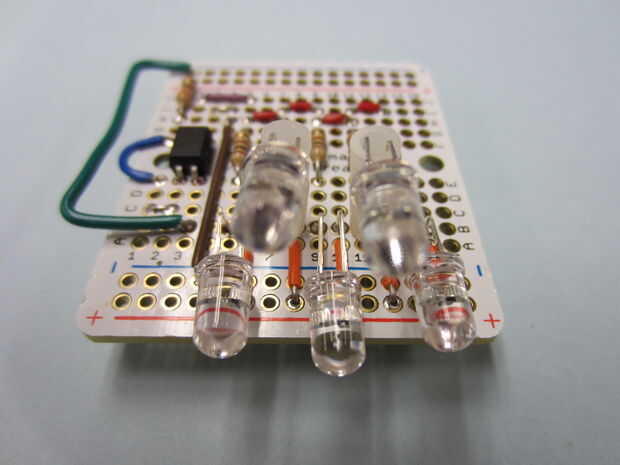

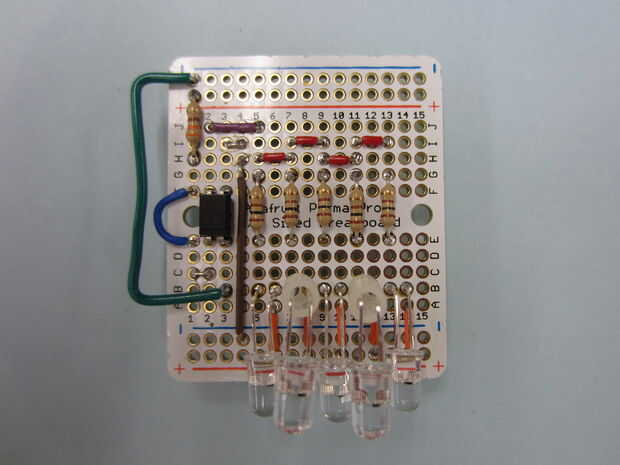

5. Poner a dos espaciadores de nylon en cada uno de los cables de LEDs como se muestra en las fotos de la sexta y séptima.
6. Soldar los LEDs a la placa de circuito como se muestra en el octavo, noveno y décimo fotos.  Tenga en cuenta que el cable de LED (positivo) más largo en los orificios de las mismas columnas como los cables naranja (8 y 12).

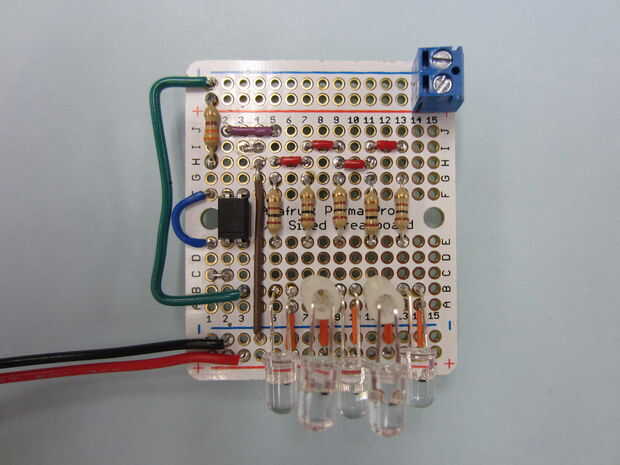

7. Soldar el terminal de tornillo a la placa de circuito como se muestra en la foto 11 (Nota: esta foto muestra un cable rojo y negro adjuntado el circuito - no necesitas poner nada en este paso - tuve aquellos conectados por lo que pude probar la Junta).

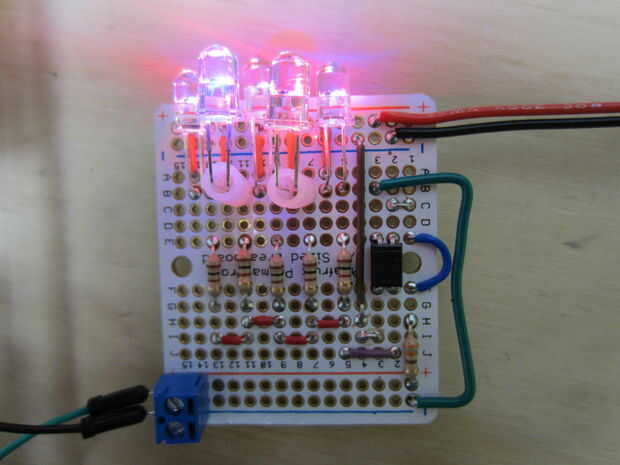

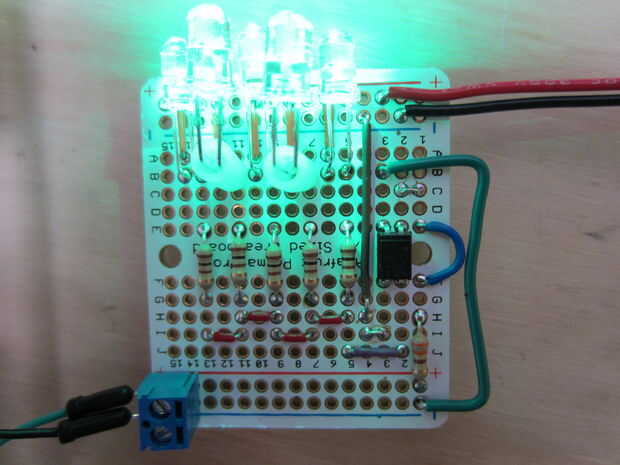

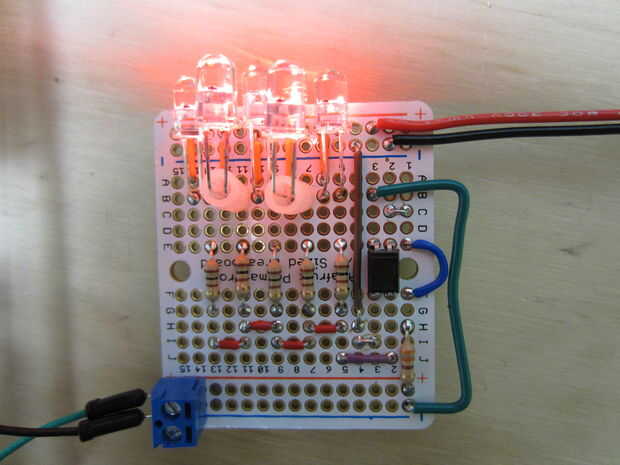

Cuando se enciende, el LED cambiará colores como se muestra en las tres últimas fotos.  Cuando dentro de la caja, el color que cambia el LED del circuito tendrá el siguiente aspecto:
