El Gizmo de Internet Arduino (4 / 22 paso)

Paso 4: Armar cable USB para el circuito de cambio de color

El color que cambia el LED del circuito es alimentado por separado desde el Arduino: el poder proviene de un adaptador USB de CA.  En este paso, construimos el cable de alimentación.  Usted necesitará las siguientes piezas y herramientas para este paso:

  • Cable USB con un conector de tipo A en un extremo
  • Adaptador de corriente USB
  • Cautín y soldadura
  • Desforrador/cortador de alambre
  • Cuchillo

Siga estos pasos para hacer el cable:

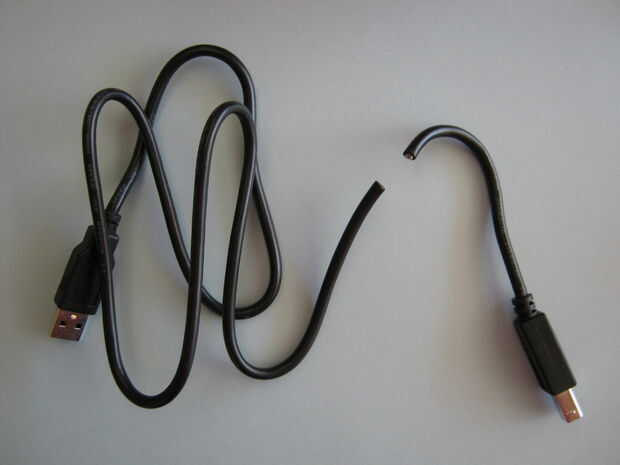

  1. Cortar el conector no es de tipo A como se muestra en la primera foto.

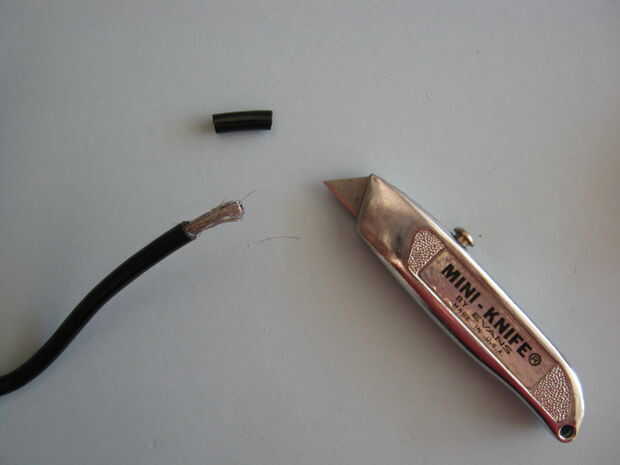

  2. Con un cuchillo, cortar suavemente alrededor de un cuarto de pulgada del aislamiento externo como se muestra en la segunda foto.

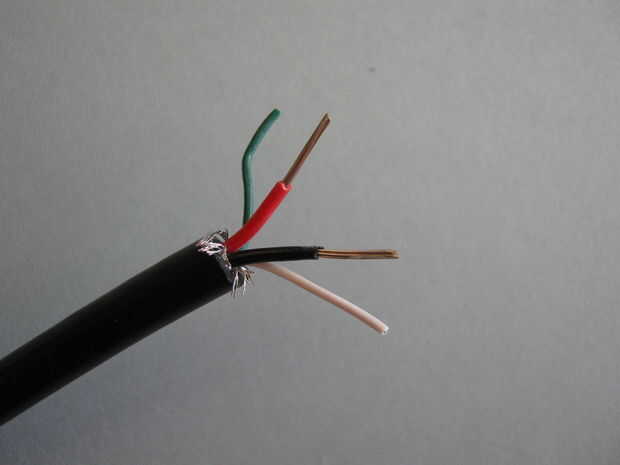

  3. Cortar la trenza del alambre externo y luego Pele los extremos del rojo y negro (cables) como se muestra en la tercera foto.

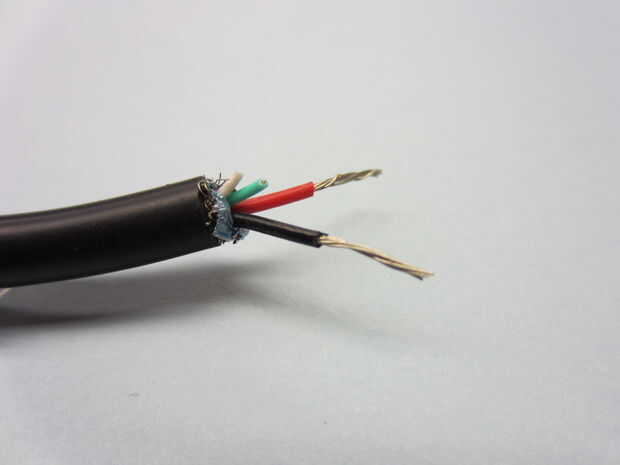

  4. Cortar el verde y blanco los cables (datos) como se muestra en la cuarta foto.

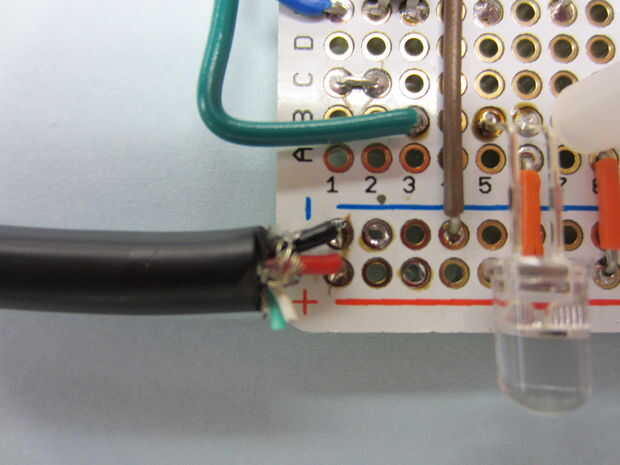

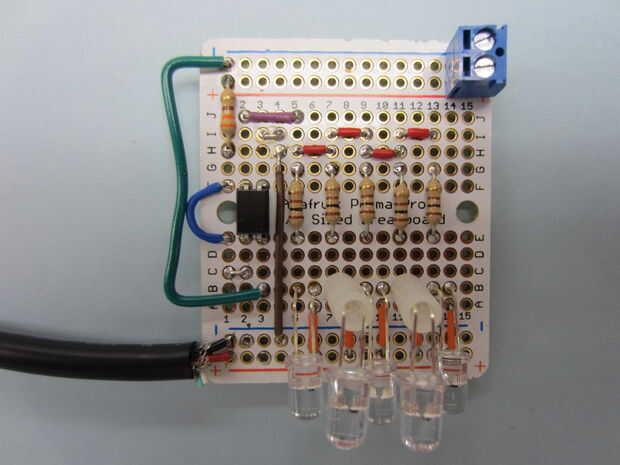

  5. Suelde los cables rojo y negro a la placa de circuito como se muestra en las fotos quinta y sexta.

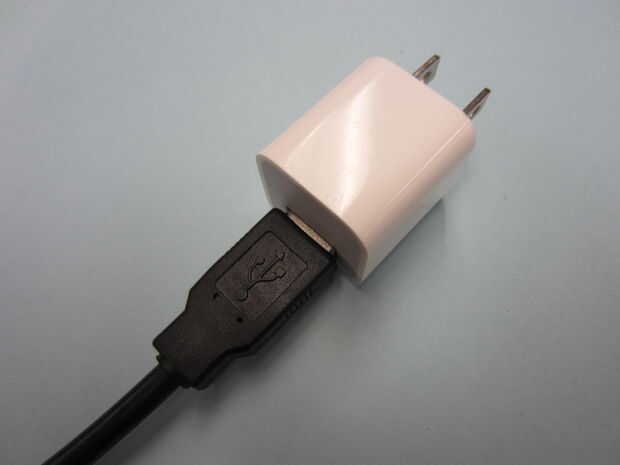

  6. Conecte su adaptador de corriente USB del USB al cable (ver última foto).  Utilicé un adaptador de corriente USB de Apple debido a su pequeño tamaño.
