El Gizmo de Internet Arduino (5 / 22 paso)

Paso 5: Corte de acrílico para las dos plataformas interiores

En este paso, cortamos el acrílico para dos plataformas que sostienen todos los componentes electrónicos.  La plataforma superior tiene el lector de tarjetas RFID y el LED superior.  La plataforma inferior tiene el Arduino, el color que cambia el LED del circuito y una regleta para todas las conexiones a tierra.  El diseño de la plataforma inferior incluye un grabado para marcar donde se colocan los componentes.

Usted necesitará las siguientes piezas y herramientas para este paso:

• Dos hojas de 6 "x 6" de 1/8" espesor de acrílico.  Usé azul transparente para la plataforma superior y fluorescente rojo transparente para la plataforma inferior.
• CorelDraw, Adobe Illustrator o software similar si necesita modificar el diseño para caber su energía de la fuente caso.
• Cortador del Laser de epilog

Para los que no tienen un cortador láser: usted puede usar una sierra y un taladro para cortar el acrílico.  La única parte delicada sería el diseño en el nivel superior que se encuentra el lector de RFID.  Si estás haciendo esto sin un cortador láser, recomendaría que perforar varios agujeros grandes en los recortes de la tarta sería.  Tendría el mismo efecto y podría verse bastante bien.

A este paso son los archivos PDF con los diseños para los que no tienen software que puede abrir archivos de CorelDraw.

Utilice la cortadora laser para cortar las plataformas.  "V10.cdr inferior de plataformas" y "Plataforma superior v10.cdr" se utilizan para cortar las plataformas superiores e inferiores, respectivamente.  Utilicé un cortador del laser Epilog Helix 60 vatios y utiliza estos ajustes:

• Vector: Velocidad 10, Power 90, frecuencia 2500
• Grabado: Velocidad 50, potencia 80

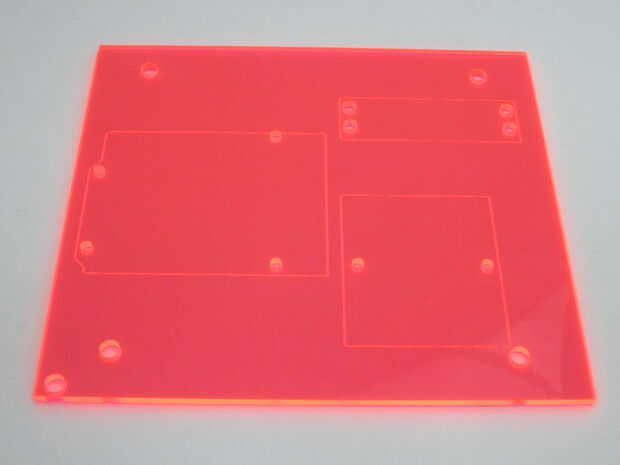

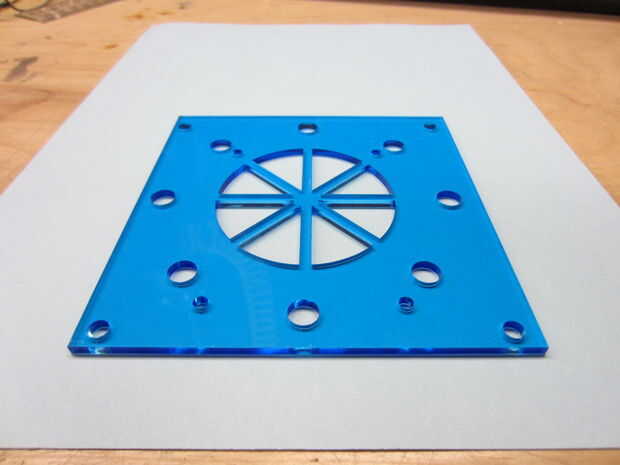

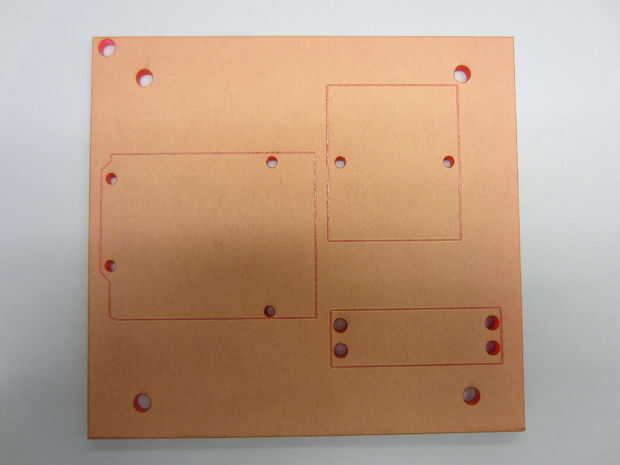

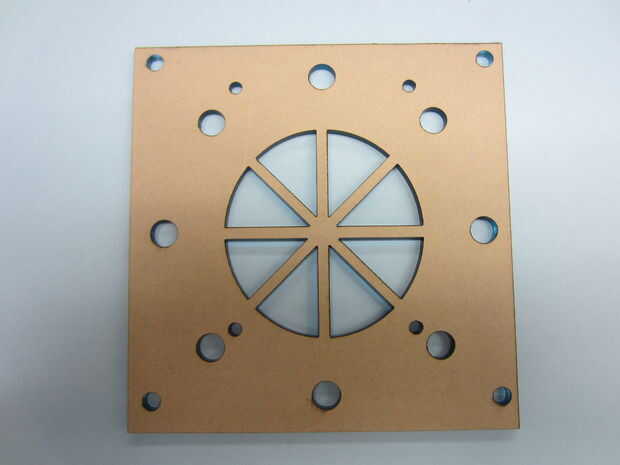

Las piezas resultantes se ven las fotos.

Nota importante: fuentes de alimentación de diversa marca de fábrica tienen sus agujeros y los recortes en diferentes lugares: puede que necesite ajustar los diseños de las plataformas de montaje para el caso que tiene.
