El Gizmo de Internet Arduino (6 / 22 paso)

Paso 6: Regleta Contruct y soporte para conexiones a tierra

Como se puede ver en el esquema para el Arduino Internet Gizmo, hay muchas partes que necesitan conectarse a la "tierra."  Hay más piezas para conectar a tierra que hay tierra pines de Arduino.  Para hacer frente a esto, la mayoría de los cables de tierra se conecta a una regleta y la regleta de bornes se conecta a uno de los pines de tierra de Arduino.  En este paso, se montar la regleta de terminales y montaje en la plataforma inferior.

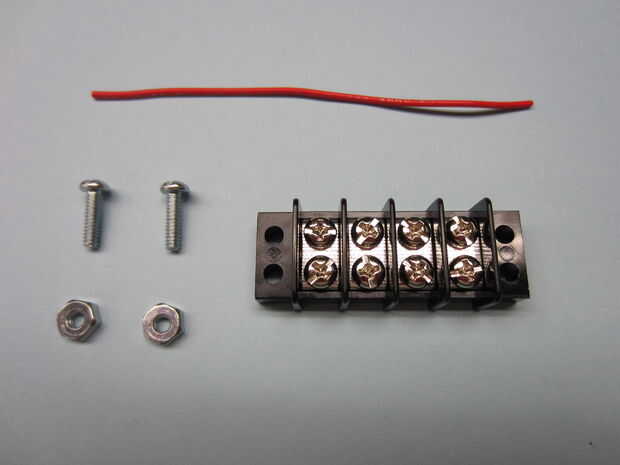

Usted necesitará las siguientes piezas y herramientas para este paso:

• 4-posición doble fila tira de barrera (número de parte de Radio Shack 274-658)
• Dos #6-32 x 1/2" redondo tornillos de cabeza
• #6-32 tuercas
• 4" de cable de núcleo sólido (usé #24 AWG)
• Desforrador/cortador de alambre
• Destornillador
• Alicates pequeños

Siga estos pasos:

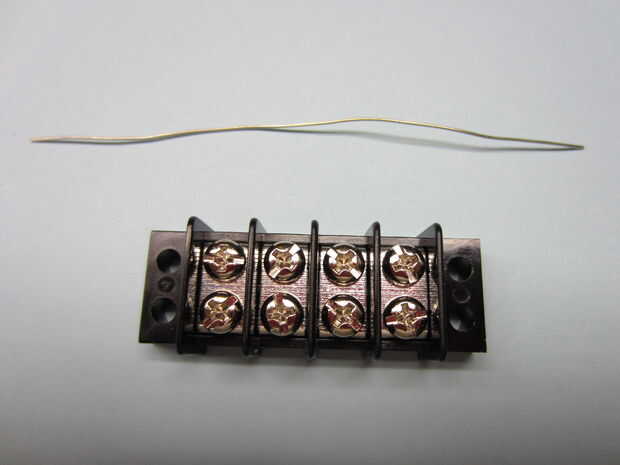

1. Tira todo el aislamiento del alambre como se muestra en la segunda foto.

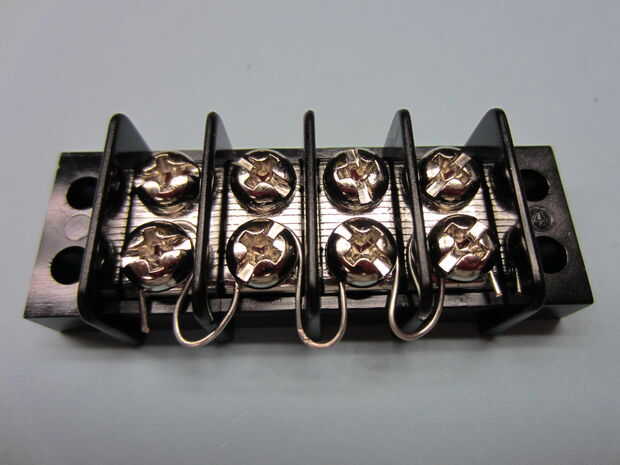

2. Doblar el alambre alrededor de los tornillos en un lado de la regleta de terminales y apriete los tornillos como se muestra en la tercera foto. Este cable conecta los terminales juntos eléctricamente.

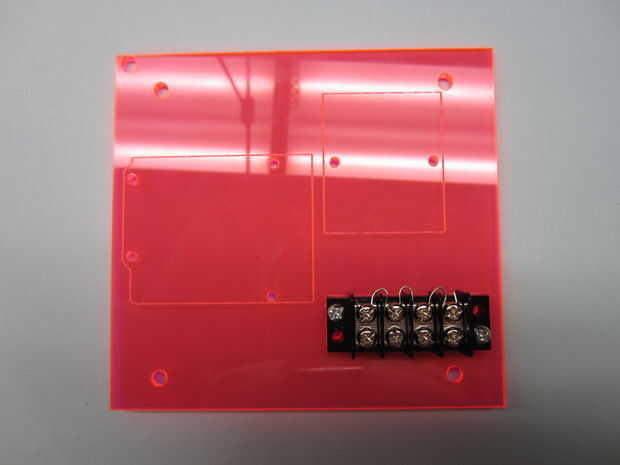

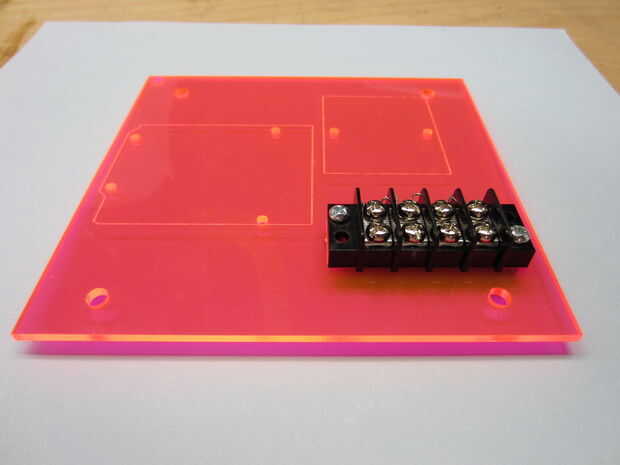

3. Colocar la regleta en la plataforma inferior como se muestra en las dos últimas cifras.  Mantenga el lado con el alambre alineado hacia el interior. Esto hará más fácil para usted conectar todos los cables de tierra a la franja en un paso posterior.
4. Suavemente apriete los tornillos con el destornillador y alicates pero tenga mucho cuidado no apriete en exceso y crack el acrílico.
