Paso 11: Corte de alambre caliente ala fabricación

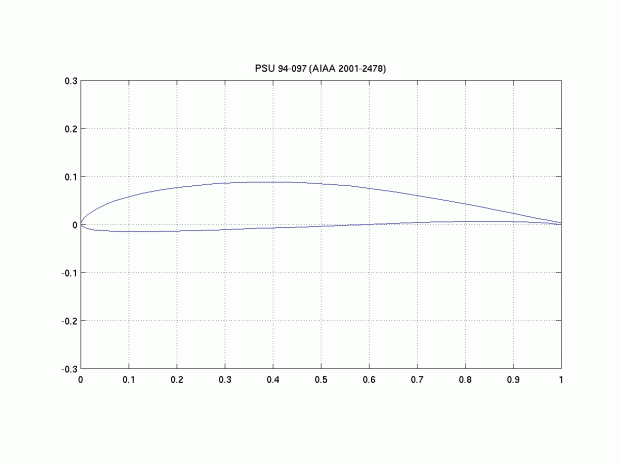

Un cortador de alambre caliente trabaja pasando electricidad a través de un alambre fino con una alta resistencia eléctrica. Esto hace que el cable calentar para arriba rápidamente. El hilo puede utilizarse entonces para cortar limpiamente a través de espuma e incluso cortar superficies de sustentación en las alas. Para este avión seleccioné el perfil 94 PSU-097 (

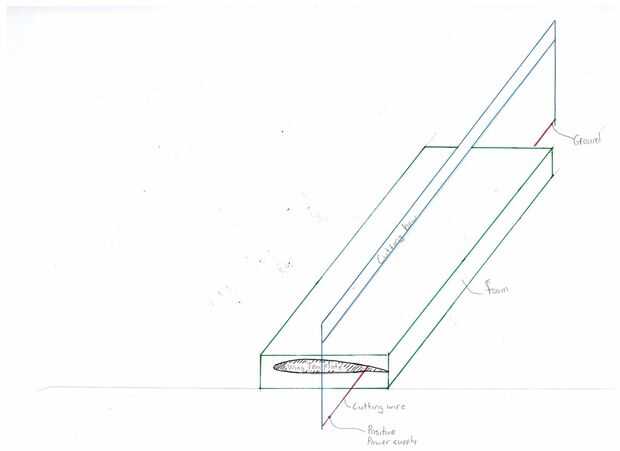

). Es capaz de producir elevación en baja fricción a la velocidad y escala que avión de control de radio operan en. Porque este perfil es convexo, vuelo invertido será limitada. Lamentablemente no tengo fotos de cortar la base del ala debido a fue hecho hace un par de años sin embargo se ha incluido un diagrama. A continuación se muestran los pasos utilizados para lograr el resultado.
Alas de corte de alambre caliente
- Hacer la plantilla para la superficie de sustentación. Se puede hacer casi cualquier cosa, pero ten cuidado con las cosas que son conductores, derretir o quemar. Fotos de perfiles pueden encontrarse aquí (Base de datos de superficie de sustentación UIUC). Las imágenes se pueden recortar y escaladas al tamaño deseado en word o programas similares.
- El borde de la plantilla de progresar hasta 600 lija de la arena. Más suave es menos arrastrará el cable.
- Usando un lápiz para cubrir el borde de la plantilla con grafito, ayudará a la diapositiva de alambre a través de él.
- La plantilla puede sujetarse a la espuma en blanco con doble cara cinta adhesiva o pegamento caliente.
- El arco de alambre caliente luego es guiado a través de la plantilla a partir del borde superior de la salida y entonces funcionamiento alrededor del borde de ataque y parte posterior. Asegúrese de que el cable haga el trabajo y no forzarlo en caso contrario el borde se va festoneado.
Instalar el mástil de ala
- Cortar 4 piezas de 3/32" de espesor bajo madera 1/2" ancho y 18" de largo

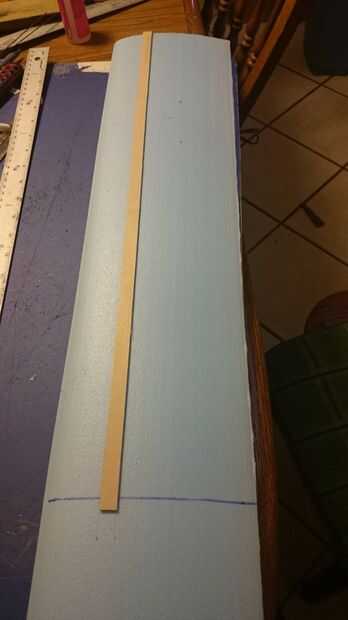

- Entonces medida desde el borde de 1.5 y 2 pulgadas y trace una línea a través del ala. Esto marca la ubicación de la cut outs para los largueros del ala.

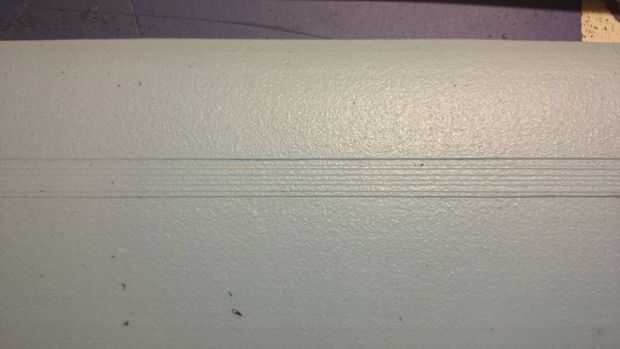

- Utilice una maquinilla de afeitar para anotar cuidadosamente la espuma durante mucho tiempo la ubicación donde se instalará el mástil.

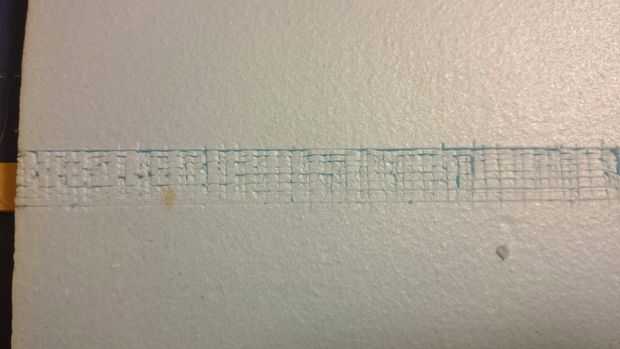

- Utilizar una maquinilla de afeitar para añadir más puntos que el mástil sea pegamento, estos ayuda en la eliminación de la espuma.

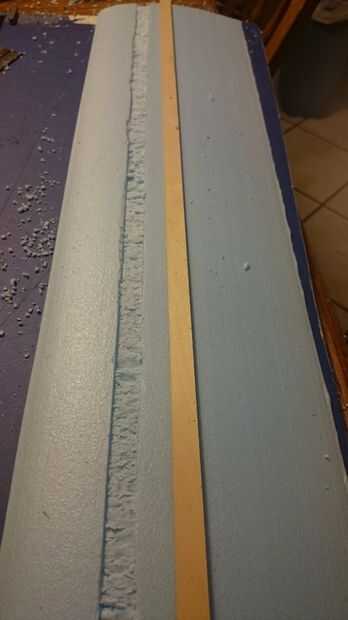

- Arrastre un destornillador de cabeza plana a través de la situación anotada del larguero para quitar la espuma.
- Verificar el ajuste de la spar y si es necesario eliminar más espuma.

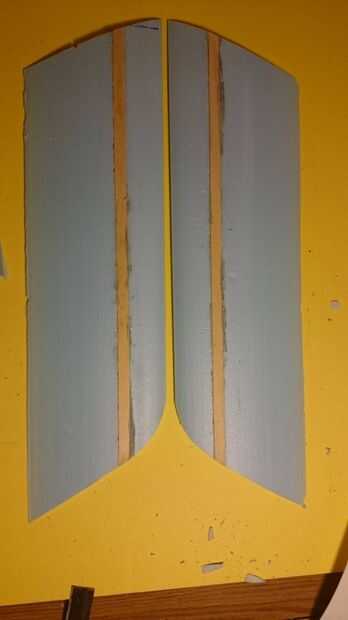

- Con una pistola de pegamento caliente aplicar una capa media de la cola en el canal y luego insertar rápidamente el mástil de madera bajo.

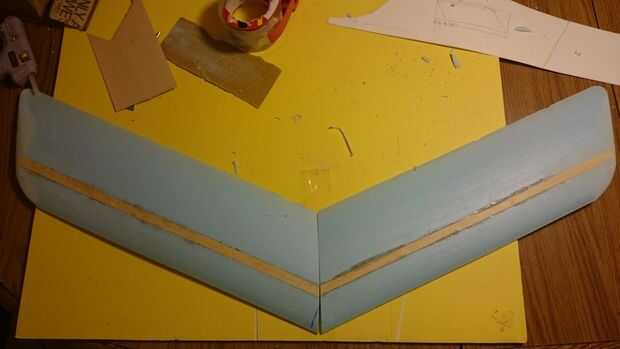

De aquí en adelante la fabricación proceso sería el mismo para un ala de depron.
