Paso 9: Aplicar las formas de mano
Supongo que alguien del edificio esto sabe lo que estoy hablando cuando digo "papel de aluminio adhesivo." Esencialmente hay este material que viene con un papel de cera en un lado, y por el otro es un lado del pegamento expuestos con su viscosidad activado por calor. Para usarlo, se coloca una hoja de papel de aluminio sobre una superficie de planchado, y el adhesivo se coloca sobre la parte superior de la misma, expuesto lado adhesivo hacia abajo. Cuando las dos superficies se alinean, un hierro caliente (ajuste de media-baja) se presiona sobre el respaldo de papel de cera y el calor activa el pegamento en el otro lado, lacre para el papel de aluminio. Después de retira el calor, se enfría y puede manipularse como un solo material, conductor de aluminio en el frente y un papel de cera protegida superficie adhesiva en la parte posterior. Vamos a utilizar este material para hacer las formas de mano en nuestro tablero de juego conductor como se describe en la parte 5 del paso 6.
- Antes de que podemos empezar nuestras mano-formas de cableado, necesitamos hacer una "tercera página" para nuestro libro. Vamos a utilizar el rodillo de espuma negra, medir una pieza que es 24"+ y 36" de ancho. Usando un borde recto para producir una marca de corte para guiarle, corte cuidadosamente el tamaño que necesita. Una vez hecho esto, coloque la espuma en la cubierta de Masonite"tapa dura" y la línea lo que ya has hecho con las otras páginas, grabar y marcar de manera similar.
- Coloque la plantilla sobre la parte superior de la "tercera página" espuma y alinee correctamente. Luego cinta adhesiva hacia abajo y liso flojos, deformaciones y burbujas.
- Con un lápiz del #2 (que va a producir una marca reflexiva, visible en la espuma), trazar el contorno del Arduino, condensador, interruptor, tira, Neopixels y mano-formas en la espuma. Cuando ellos tengas todo hecho, retire la plantilla.
- Coloque la espuma en una superficie de corte y use un X-Acto-cuchillo para cortar y quitar sólo las secciones para el Neopixels individual, la tira, el Lilypad y el condensador. No haga cualquier otro corte de la espuma en este momento.
- Tomar el "mano cut-out" de principio y usar una regla para trazar dos líneas hacia abajo con la palma paralela a los bordes exteriores del dedo del medio, como se muestra. Utilice tijeras para cortar a lo largo de estas líneas para que el "recorte de la mano" está ahora en tres secciones con al menos un borde a cada uno que es recta (-ish).

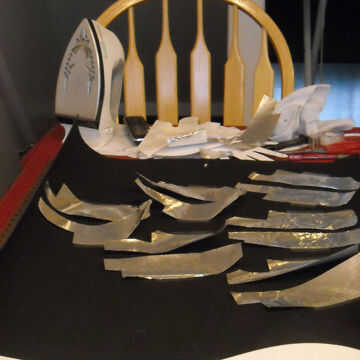

- Omitir la sección con el dedo medio y utilizar las dos secciones externas para medir a un conjunto de secciones de tamaño adecuado para cada mitad un mano en el papel de aluminio adhesivo. Nota que un "sangrado" de ½" a un completo 1" alrededor de los bordes exteriores es bueno, pero el borde interior de cada mitad a mano medida sobre el aluminio debe quedar al ras con el borde recto creado con el corte hacia fuera del dedo del medio. Además, si utiliza ambas mano derecha y mano izquierda mano-formas en su diseño, como lo hice, tendrás que voltear las piezas de corte de mano sobre algunos de la medición en este paso.
- Una vez que el aluminio (12) "mitad-a manos" con el forro adhesivo para todas las formas de mano, vas a utilizar plancha y tabla de planchar para fijar todo en su lugar a la espuma. Antes de usar la plancha, sin embargo, compruebe y asegúrese de que sus recortes de aluminio se colocarán correctamente para que los bordes interiores se alinean en el esquema de plantilla de la espuma con donde estaban en el dedo de la mano recorte. Esto debe poner un espacio de casi una pulgada entre las dos secciones de aluminio de cada mano. También verifique que la sangra de cada sección no cubra los agujeros en la espuma de las Neopixels individuales que se apoyará en la siguiente página. Si son, ver si la sección de mano tiene que ser mejor centrado y si es necesario utiliza tijeras para recortar un poco de sangrado por lo que es orificio de Neopixel.

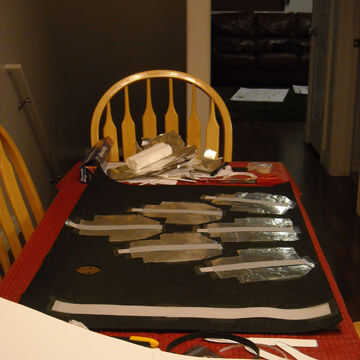

- Cuando estés listo, utiliza la plancha y planchar el adhesivo aluminio levantando cada sección, quitando el soporte de papel, sustituyéndolo en la espuma, y planchar sobre ella. Tener cuidado para evitar dejar la plancha descansan en la espuma, o derrita el material negro. Sólo necesitamos un sello "justo" en el adhesivo para evitar que el aluminio desplazamiento lado a lado y a corregir hacia abajo desde arriba en un paso posterior, ir tan fáciles en la plancha para ser seguro.
- Cuando las formas de mano son fijos en su lugar, tome la tira de dedo medio cortada del "mano cut-out" y se usa para rastrear seis piezas en forma de manera similar en la cartulina gris. No debe ser sangra en los lados aquí, y sólo una pequeña en la parte superior para no obstruir las ranuras de Neopixel corta la espuma. Pero un sangrado en la parte inferior es fino y permitirá la aplicación de un poco de cinta transparente fijar el dedo hacia abajo. Tenga en cuenta que el propósito de la sección media gris en cada forma de la mano es dar al jugador una impresión de mano completo visual al ser el blanco de sus «la palmada,"sin producir un constante circuito cerrado.
