Paso 11: Cableado la formas de mano y el interruptor
Este siguiente paso es puro "Rodeo," simple y llanamente. No hay nada elegante sobre él, y estoy bastante seguro que hay una mejor manera de hacer esto, pero así es como lo hice y funcionó. ¿""Prototipo, recuerda? Todavía, si fuiste cuidadoso alineando las cosas, no debería ser que difícil o feo.
- Ahora viene la parte difícil. Esencialmente, lo que tenemos que hacer, es subir todo el cableado de las páginas más bajas a través de la "tercera página" y conectar debidamente. Al principio, esto se hará sólo con la tierra y las líneas de señales individuales a las "formas de la mano", pero lo haremos para aquellos que van hasta el interruptor y también todas las líneas convergen en el condensador y el Lilypad así. Para ello, vamos a hacerlo en dos etapas. En primer lugar, vamos a colocar la plantilla sobre la parte superior de nuestra "tercera página" y ponerlo alineado como podemos entonces cinta con cinta adhesiva transparente como lo hicimos antes.
- A continuación, vamos a tomar nuestro X-Acto-cuchillo y usarlo para pinchar cuidadosamente la plantilla en el punto terminal de cada una de nuestras líneas de circuito, conducción hacia abajo a través de la espuma negra de la "tercera página" debajo para hacer una pequeña punción o incisión (no más a 1/2 "largo). La idea aquí es que estamos tratando de poner un agujero a través de la espuma de la "tercera página" cerca de donde el extra 2" de nuestros circuitos de cinta de cobre se colocan, y utilizaremos alicates para quitar ese agujero abierto, coge el extremo de la cinta y tire la holgura hacia arriba y a través de la superficie. Puede ayudar a meter un trozo de cartón entre la "segunda página" y la "tercera página" y apoyar con la mano, no con el cuchillo. También, hará más fácil mantener las cosas alineadas si trabajamos desde la dirección de nuestro de libro anclaje "columna vertebral" hacia el extremo opuesto, donde mi diseño coloca el interruptor y la tira.
- Como cada final de la cinta de cobre es tirado a través, que será esencialmente arreglar nuestra "segunda página" y nuestra "tercera página" juntos. Esto está bien. Si es necesario desatarlo, la flexibilidad de la cubierta del carnaval y la espuma nos permitirá a las dos capas separadas de "proa" y entrar sólo soltando un par de los extremos de la cinta de cobre y haciéndoles retroceder detrás abajo. Esperemos que, sin embargo, no es necesario. Sin embargo, una vez que hemos hecho todo tirado de extremos cobre las manos formas a través de, es un buen lugar para probar nuestros circuitos de continuidad antes de pasar.

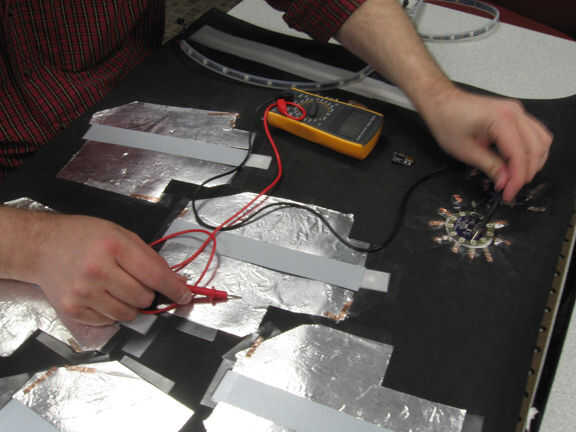

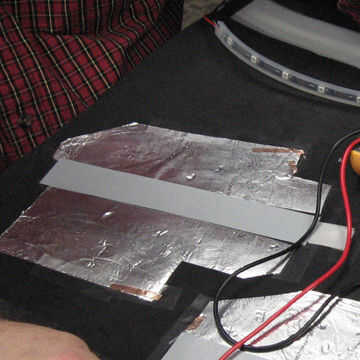

- Suponiendo que hay no está problemas a solucionar con los extremos de cobre para las formas de las mano, vamos a fijar hasta sus respectivos pedazos de papel de aluminio adhesivo. Siguiendo el esquema de la plantilla en este punto puede ser muy útil en el extremo incorrecto no se conecta en el lugar equivocado. Encontré que funcionaba bien a la curva y el ángulo el cobre cinta justo en la superficie de la "tercera página" por lo que pone de su lado no adhesivo encima de y en el borde de la sección de hoja de aluminio en cuestión. Nota que tiene una línea de contacto con dos secciones de aluminio no es una buena idea, aunque dependiendo de que podría tener suerte y todo funciona todavía (un problema con una tierra común). Una vez que coloque un extremo de la cinta hacia abajo, cinta ligeramente en su lugar con cinta adhesiva transparente y probar la longitud completa (aluminio-end-to-Lilypad-end) de continuidad.
- Continuación a cablear el interruptor en su lugar. Haremos esto mediante la reducción de dos 4" largas piezas de arte como lo hicimos para el Neopixels individual del alambre y enróllenlas alrededor los pines del interruptor así que prácticamente 3" de soporte de alambre libre desde el final de la misma. Luego a repetir el proceso para tirar de los extremos de la cinta de cobre a través de nuestra "tercera página" con las rutas de circuito para el interruptor.
- Envolver el extremo del cable libre arte alrededor de la base del final de la cinta de cobre de superficie, doble la cinta de cobre detrás y lejos del interruptor y utilizar cinta transparente para fijar abajo. Esto para la línea de señal y la línea de tierra y luego probar ambas líneas de continuidad.
