Paso 1: El principio de la plantilla
Diseñé la Junta para que se jugó por alguien sentado antes de él, pero como verás en el video adjunto, mayoría de la gente que jugó lo hizo así de pie y que se cierne sobre la parte superior. De cualquier manera, mi diseño una colocación radial de las formas de mano para evitar que dentro de todo bastante fácil llegar. Teóricamente podría ser espaciadas hacia fuera en un patrón diferente. Si se usó un tablero más grande que el Arduino Lilypad, más formas de mano podrían ser programados y utilizado así, que requiere un aumento en la cinta de cobre, aluminio, Neopixels individuales y otros suministros según corresponda.

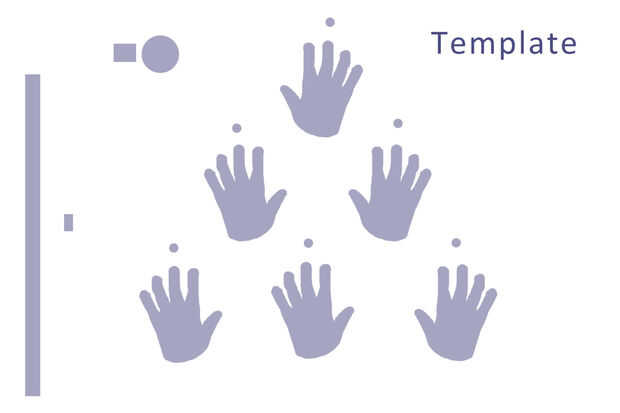

- Utilizando un lápiz del #2, una persona con una mano de "tamaño normal" (unos 8' desde la punta del dedo meñique hasta la punta del pulgar cuando los dedos están ubicados) trazar el contorno de sus dedos confortablemente separados y Palma en un pedazo de papel del rasguño. Esto se convierte en la palma de la plantilla (llamado el "mano cut-out" cuando se utiliza más adelante) y se utilizará en la primera hoja de cubierta del carnaval para marcar donde las formas de mano será para la plantilla. Una vez cortado con tijeras, la palma de la plantilla puede colocada alrededor de la región central inferior de la hoja de plantilla y remontar otra vez con cuatro cosas en mente: (1) mantener unos 2" espacio entre las formas mano dibujadas, Oriente (2) las manos naturalmente hacia la posición del cuerpo del jugador, (3) no muy lejos la mano superior espacio para que sea difícil llegar rápidamente durante el juego y (4) no multitud el espacio destinado a las luces de señal, Arduino, la tira o el interruptor.
- En la colocación de las formas de la palm en la plantilla, decidí invertir la mano de las formas de la mano en el lado izquierdo como para permitirse el lujo de un jugador con las dos manos para jugar. Esto no es necesario, sobre todo porque parece que un jugador puede realizar mejor en el juego eligiendo solamente una mano para usar en lugar de dos. A pesar de todo, como son formas de mano, tamaño similar y espaciadas lo suficiente y regularmente entre sí, debería funcionar.

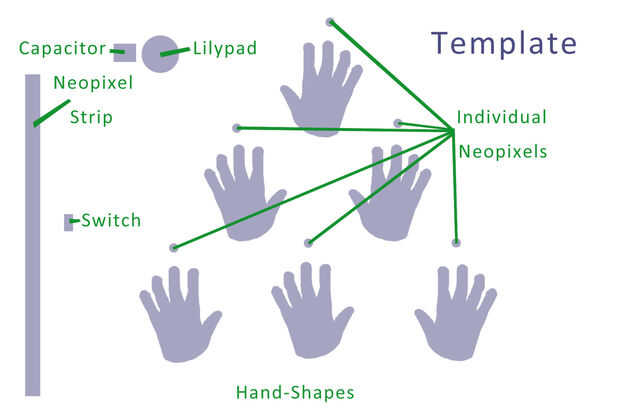

- Ahora trazar el contorno de la Arduino Lilypad en su ubicación en la plantilla, seguido por el condensador, el Neopixels individual asociado a cada una de las manos (a aproximadamente una pulgada por encima del dedo medio), el interruptor y la tira de luces que funcionará como la puntuación. Otra vez ten en cuenta los cuatro temas mencionados en A. La letra pequeña en el Arduino dificulta el seguimiento de las designaciones para sus pins, así que les escribí en el papel alrededor del borde exterior del punto trazado en la plantilla. Esto también me ayudó a orientar constantemente el Arduino y planificar las rutas de los circuitos de luces de señal, interruptor, tira, y formas de mano.
