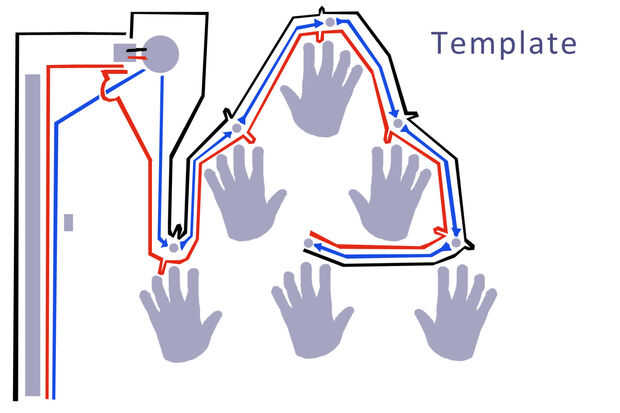

Paso 2: El diagrama de luces de señal
Tenga en cuenta que este paso y el paso 3 son similares, pero aquí estamos
crear una cadena de seis segmentos de Neopixels y en el paso 3 sólo estamos haciendo una cadena de un segmento. Puede ayudar a estudiar los diagramas un poco adelantado para anticipar lo que viene.
- En la colocación de la ruta de acceso a las luces de señal individuales de Neopixel, le ayudará a entender lo que estamos después. Que cable estas Neopixels en una franja que es como la banda más que ya es hard-wired para nuestra puntuación, pero queremos que estas dispuesto y más ampliamente espaciados alrededor de la Junta para que una tira hecha de antemano real no sería apropiada. Para alambre correctamente estos Neopixels, necesitamos tres líneas en una cadena de Arduino a las luces. Las tres líneas no entrecruzan, una vez que están más allá de la región alrededor el Lilypad y el condensador, la línea positiva siempre estará en un lado, la línea de tierra será siempre en el otro lado, y siempre será la línea de señal entre los otros dos. Más que una cadena, es como una serpiente su manera alrededor de la Junta, siempre del vientre hacia abajo, con un constante "izquierda" (que en mi proyecto de la línea de tierra), la bobina "derecha" (la línea de positivo) y "aparato digestivo" (la línea de señal).
- Ahora, utilizando un lápiz del #2, empate en los senderos previstos de los circuitos para las seis luces de señal en su caso. Esto requerirá que usted primero dibuja un sendero corto de Arduino a la ubicación deseada del condensador para el positivo y la tierra. En retrospectiva, me di cuenta de que lo mejor es no dejar que estos cruzados sobre los contornos de los objetos hemos colocado ya al respecto (Lilypad, condensador, interruptor, tira, formas de mano y luces de señal). Todavía a trabajar si lo hace, pero va a ser más difícil. A partir de ahí, la línea de tierra continuará como se indica en el diagrama, la positiva se moverá alrededor el Lilypad y continuar así, junto con una línea entre los otros dos desde el pin que estamos designando como el pin de "señal" para el Neopixels. El pin es de 9.
- Más marcado nuestra plantilla para este circuito cableado ayudarán cuando aplicamos el Neopixels más tarde. En particular, asegúrese de que la línea de señal ("de la serpiente digestiva") tiene una flecha en cada Neopixel en el camino alejándose del Lilypad, otra flecha y dejando al otro lado de Neopixel, tal como se indica en el diagrama.
- Desde una de nuestras capas de papel ("páginas") se utilizará sólo para los circuitos de la mano-formas, está bien que extiende un poco sobre donde otras trayectorias del circuito estará ubicados en diferentes capas, pero encontré que ayudó a mantener las tres líneas paralelas separadas aproximadamente una pulgada aparte, para que el conjunto "serpiente es de aproximadamente 2" de ancho. Una vez terminado el dibujo de estas líneas, vaya por los caminos del circuito con lápices de colores (negros para tierra, rojo para el positivo y azul para señal).
- También tenga en cuenta que se podría arreglar un camino diferente para la "serpiente". Si es así, significa un cambio en la programación de lo tenemos y compartir a continuación.
