Paso 3: El diagrama de la tira de la luz y la plantilla de principio terminado
Este paso se hará en la plantilla, pero
la acción será todos tienen lugar hacia el margen izquierdo y sobre todo de la "serpiente" sólo muestra un diagrama en el paso 2.

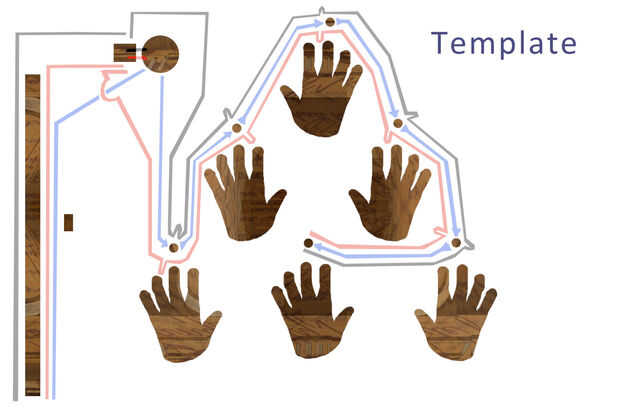

Vamos a planificar el circuito para la franja de Neopixels que mantener y mostrar la puntuación del jugador. Esencialmente, todo lo que necesitamos para hacer esto es una línea desde el pin positivo en el Lilypad, una línea de la tierra y una línea de señal de otro pin. Si vas a seguir mi diseño, ese pin es de 5. Recuerde que las líneas de tierra y positivo para todos los circuitos en nuestro proyecto primero van a pasar por el condensador, por lo que necesitamos dibujar el diagrama para esta franja en consecuencia. Una vez más, no deje que estos cruzados sobre los contornos de los objetos hemos colocado ya al respecto (Lilypad, condensador, interruptor, tira, formas de mano y luces de señal).
Cuando planeé el circuito, encontré que era más fácil ejecutar la línea de tierra alrededor del borde exterior de la franja de luz de Neopixel coinciden con cable a tierra negro de la tira, mientras que el positivo y líneas ambas se vinieron abajo al otro lado de la señal. Esto significaba que esta segmentada de una versión de la "serpiente" que creamos en el paso 2 era realmente adentro hacia fuera. La línea de señal es más lejos hacia el interior de la Junta, el positivo corre contra el lado derecho de nuestro espacio para la tira de la luz y la tierra está en el lado izquierdo (borde exterior).
Puesto que este es solo un diagrama en nuestra plantilla y no estamos poniendo la tira de la luz en este punto, no preocuparse por orientar la dura cadena de Neopixels ahora mismo, pero le ayudará a recordar a hacerlo más tarde si dibujamos una flecha que apunta en hacia la parte inferior de la tira de Neopixel al final de nuestra línea de señal.
Tenga en cuenta que este arreglo no puede ser la forma más sencilla de hacer esto, pero conseguimos cosas bien trabajando de esta manera. Para invertir la franja de Neopixels que comienza en la parte superior del tablero y se mueve hacia abajo requiere caminos de circuito diferente que serían potencialmente obtener en mal Estados en el cableado en el Lilypad, que quería evitar. Además, las conexiones entre la franja de Neopixel y los circuitos de cinta de cobre situados en el borde inferior izquierdo del tablero haciendo otro ajuste mucho más fácil más adelante encendido (véase la inserción de la resistencia en el paso 8).

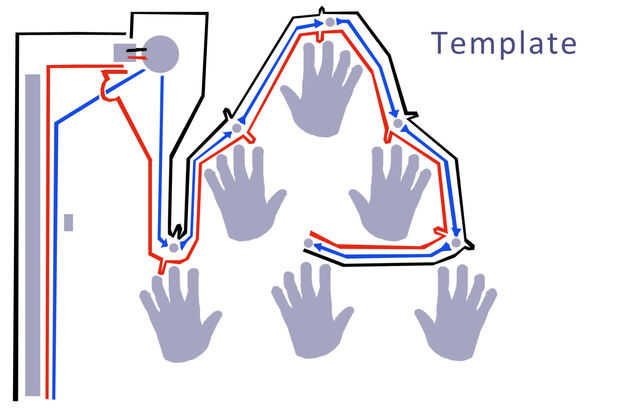

Una vez terminado el dibujo de estas líneas, vaya por los caminos del circuito con lápices de colores (negros para tierra, rojo para el positivo y azul para señal).

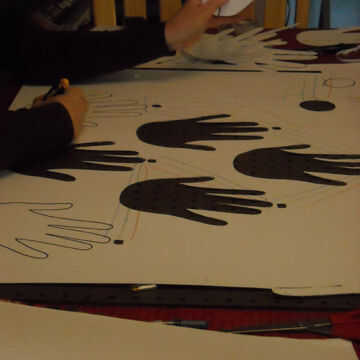

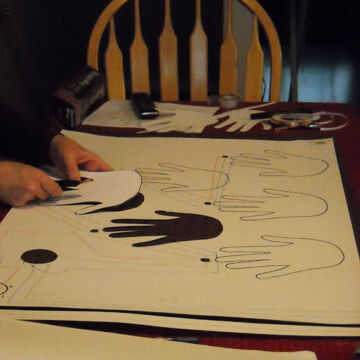

Cuando ya tienes las trayectorias del circuito dibujadas, es tiempo para recortar la plantilla. Usando la navaja Xacto sobre una superficie de corte preparados, corte las seis formas de la mano, la ubicación de Arduino, el capacitor, el interruptor, el Neopixels individual y la franja de Neopixel. Su plantilla está ahora lista para su uso, aunque nosotros volver y agregar más a él más adelante.
