Paso 5: Paso 5. Construcción de circuitos de las luces

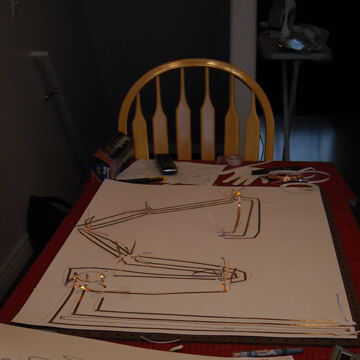

Ahora es el momento de crear los circuitos que hemos diagramado, pero sólo vamos a ir parcialmente con esto, ya que no se conecta cualquiera de estas "serpientes" al Lilypad todavía. Además, teniendo en cuenta que necesitaremos perforar agujeros en más adelante "páginas" y establecer los extremos de nuestros circuitos a través de conectarlos adecuadamente, te queremos dejar cierta holgura (aproximadamente 2" funcionará) en todos los extremos de nuestras longitudes de cinta de cobre en el circuito de. Revisa las fotos para ver lo que me refiero. Estoy seguro que hay mejores formas de hacer esto, pero trabajado de esta manera.
- Tire de la plantilla por lo que puede hacer todo tu trabajo en este paso en la "primera página". A partir de la línea de tierra para la tira de la luz "serpiente", sacar un largo de cinta de cobre para asignar completamente sobre la línea negra que has descrito es apropiado, además de un adicional 2" holgura en ambos extremos. Corte la longitud de la cinta y desprenda la parte de atrás, doblando las primera dos pulgadas vertical y distancia el papel de la "primera página" y luego aplicar la cinta desde allí su camino dibujado de la línea de tierra. He encontrado que útil doblar una esquina o dos funciona mejor que intentar arco lentamente la cinta en una dirección u otra. En última instancia, esto debe trazar el camino de tierra en cuestión y te dejan unos 2" holgura a la izquierda en el extremo de abajo a la izquierda de la"primera página"cerca el contorno trazado por donde comenzará nuestra tira de luz.
- Repetir A la línea positiva, luego para la línea de señal. Cuando haya terminado debe tener seis cinta de cobre "picos" que se pega del papel, tres cerca de la esquina inferior izquierda y tres por el trazado futura ubicación del Lilypad y condensador.
- Ahora vas a hacer esa misma cosa otra vez para la "serpiente" de seis segmentos que creó para el Neopixel individual luces para las formas de mano. En retrospectiva, pude haber salvado yo algo de tiempo y dolor de cabeza si había hecho esto un poco diferente, y estas instrucciones reflejará. Qué vamos a hacer es hacer uno largo ejecutando línea de tierra y un largo funcionamiento positivo línea que rastros el todo negro y rojo caminos a lo largo de la "serpiente" en cuestión, en lugar de romper en trozos como las imágenes me muestran haciendo. La línea de señal todavía se hará como seis segmentos que son versiones individuales de la línea de señal que aplica en B, con 2" de cinta extra en cada extremo de cada segmento entre la Neopixels.
- Sin embargo, para el exteriores dos caminos, vamos a hacer una medición largo sin interrupciones. Querrá medir como lo hizo antes para el exteriores dos caminos, pero para los primeros 5 Neopixels de la cadena en lugar de agregar dos pulgadas extra y corta la cinta, simplemente vas a añadir una pulgada solo (doblarlo como explicó momentáneamente) y no cortar la cinta antes de seguir adelante. En lugar de cortar la cinta en cada Neopixel, donde los caminos encuentran el espacio destinado una de las luces, estamos simplemente va a doblar la cinta hacia arriba y el papel para sobre un de media pulgada, luego doblar hacia abajo otra vez en sí mismo, pellizcando juntos las dos longitudes de la parte inferior cubierto de pegamento y luego aplicar la cinta en el papel de la "primera página". Vamos a seguir en el camino asignado como se indica, haciendo curvas según sea el caso.
- En todos los casos, al llegar al final de cualquiera de los segmentos de línea de señal o en los extremos del último de las tierra y positivo, no se olvide de dejar el extra 2" antes de cortar la cinta de cobre.
- Cuando la cinta de cobre se ha aplicado a los circuitos de la tira de la luz y las luces de señal, ya estamos listos para pasar al siguiente paso.
