Paso 8: Cableado de las luces
Es hora de colocar la tira y Neopixels individuales. Te fijar derecho a nuestra "primera página" y alambre de modo que lo único que falta para que sus circuitos a la conexión directa con el capacitor y el Lilypad, que haremos más adelante. Una vez más, como he dicho antes, estoy seguro hay una forma mejor de hacer esto, pero he encontrado uno que trabajó en el corto plazo y lo tomó. Con la ayuda oportuna, mi camino terminó utilizando una soldadura para unos (no es necesario en este paso), así como una pequeña resistencia para proteger la franja bastante cara de Neopixels de ser quemados por sobrevoltaje eléctrico (que se incluye en este paso). Toda acción de este paso se lleva a cabo en nuestra "primera página", que no necesita ser alineados o conectado a cualquier cosa por el momento. También, tenga en cuenta que este paso se hace uso de un resistor que incluí en la sugerencia de un par de amigos sabios, experimentados. Tengo una idea de lo que es, pero para algo más profundo que eso, tendrás que encontrar a alguien para que le expliquen. Cuando me preguntan acerca de ohmios, tiendo a pensar en alguna palabra meditación cantando en vez de electricidad.
- Empezaremos con la tira de cable de Neopixels. Vino de los fabricantes con los cables recubiertos de negro (x2), rojo, blanco y negro aislamiento. Son respectivamente la tierra (x2), líneas positivas y señal. Una de las líneas negras se fusionó con las líneas de señal blanco, que me dijeron era para circuito diferente y los arreglos de poder que lo que tenía. En esencia, lo que debe hacerse es el solitario negro (masa) para conectarse a nuestra línea de tierra, el rojo a nuestra línea positiva y el blanco a nuestra línea de señal, con la línea de negro (masa) queda "tapada". Utilice pelacables a una media pulgada de los cables negros, rojos y blanco solitarios.
- Con esto hecho, vamos a usar nuestro pequeño, 20 + calibrador de alambre conductor arte (mina era 26-calibre, creo) para hacer las conexiones. Te cortamos tres segmentos de fabricación de alambre de aproximadamente 4" de largo. Vamos a envolver un extremo de cada uno de estos segmentos alrededor de las líneas de cinta de cobre pegados a nuestra "primera página", y lo enrolle el otro extremo de cada uno junto con el extremo pelado del cable de tira de Neopixel apropiado. Con el fin de lograr la primera envoltura, tomar el segmento de fabricación de alambre y lazo alrededor de la base de la extra de 2" a la izquierda en el extremo de la longitud de la cinta de cobre en cuestión (inicio con la línea de tierra) y pellizque firmemente en contacto. Luego doblar la cinta de cobre extra detrás sobre sí mismo y fijarlo abajo con alguna cinta aislante. Repita este paso para las líneas de señal y positivo.
- Ahora es el momento para la resistencia, que lo coloque en la línea de señal para proteger contra un aumento pasando de Arduino (creo). Abrigo y gire el cable de la artesanía expuesta desde la línea de señal firmemente con el alambre de un lado de la resistencia y la conexión del rodillo en un segmento de pinchado de cinta aislante para que ningún hilo quede desnudo.
- Tomar el cable opuesto de la resistencia, concluir con la línea de señal desnudo (capa de aislamiento blanco) de la tira de Neopixel, otra vez rodando y pellizcando un segmento de cinta aislante alrededor de la conexión.
- Ahora repita el proceso con los dos cables restantes, conectando la línea positiva de la cinta de cobre a la línea positiva de la tira de Neopixel y la línea de tierra desde la cinta de cobre en el suelo de la franja de Neopixel.
- Después de que la tira está conectada y pelado los cables están cubiertos con cinta, tenemos que fijar la tira de Neopixels hasta el papel de nuestra "primera página". Esto puede hacerse con cinta de regalo claro fácilmente bastante, tratando de no cubrir encima de donde descansa el Neopixels reales. Tenga en cuenta que no Quito la tira que usé desde dentro de la capa de caucho protectora, pero si lo haces, no creo que va a cambiar mucho. También, a pesar de que sólo utiliza las luces primeras 15 en la tira, no rompo de la porción restante de la tira que se podría potencialmente ser recuperados las piezas aprovechables en un conjunto más tarde si es necesario.

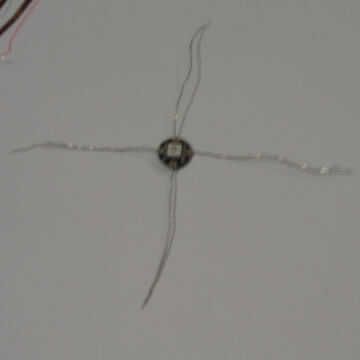

- Con la tira en su lugar, el Neopixels individual sobre cada forma de la mano será mucho más fácil. Para lograr esto, simplemente corte cuatro longitudes de 4" para cada uno de los primeros cinco Neopixels y tres tales longitudes para la última de ellas. Entonces tuerza los alambres individualmente alrededor de los cuatro pernos para los cinco primeros Neopixels como se muestra y el +, - y "en" pins de flecha de este último.
- Una vez hecho este cableado, a repetir el proceso descrito en la parte B de este paso para conectar las clavijas de la Neopixel la longitud extra de la cinta de cobre en la "serpiente". Para el "en" y "out" de la línea de señal, esto debería funcionar exactamente como lo hizo anteriormente. Para el suelo y las líneas positivas, sin embargo, ya hemos creado algunos puntos de conexión en la parte D del paso 5. Podemos envolver el alambre del arte de Neopixel alrededor de la base de cada uno de ellos y luego dóblelo hacia abajo, sujetándolo con cinta aislante como por encima.
- Tenga en cuenta que ninguna cinta debe colocarse sobre o encima del Neopixel, como puede ocultar la luz.
- Este es un buen momento para usar un medidor de prueba de circuito para probar la continuidad de los circuitos en cuestión. Sólo el primer pin en cualquiera de nuestras tiras (el cableado uno o espaciados uno hecho con individuos) debe tener una conexión con el extra largo de cinta de cobre que se encuentra por el sitio para el Arduino y el condensador apropiado. Sin embargo, el precedente "salir" de Neopixel en cada segmento de la cadena debe tener una conexión continua con el éxito 'in' del mismo segmento, que puede ser probado. Suponiendo que no hay problemas, nuestras luces están listos y esperando para la conexión con Arduino, que tendrá que esperar un poco.
