Paso 15: Pastilla magnética
Hay un montón de instructables en sus propias recolecciones de la bobina, esto es lo que hice.

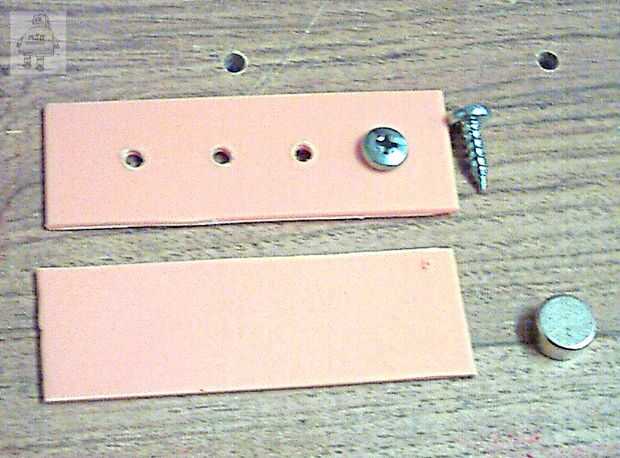

Cortar dos piezas de plástico que forma la parte superior y la placa inferior. Pegar los imanes SuperMagnete de 4 a 14mm espacio (la distancia de la inter-cadena), con todos los mismos polos apuntando hacia arriba. Para encontrar los polos: los cuatro pegan y marque uno de los extremos con un bolígrafo. Deslice hacia fuera el imán, marcan el final de los imanes restantes. Repetir.
Este siguiente paso es más fácil hacerlo si se pega todo a una placa de acero, pero todavía tenga cuidado de no pellizcarse los dedos, o se pegue a él!

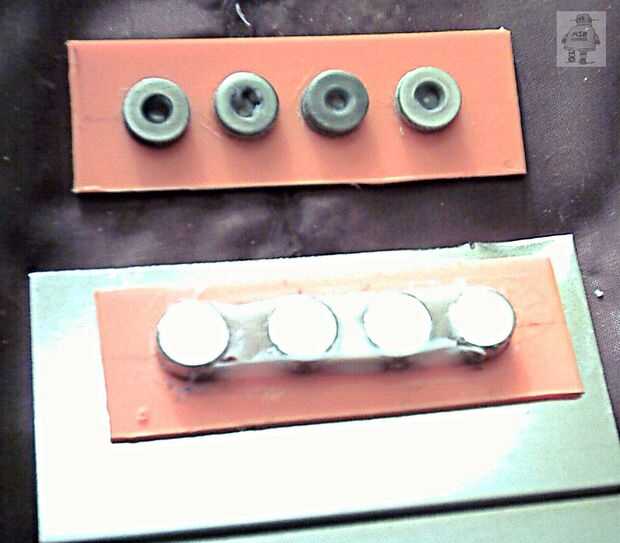

En la placa superior, cuatro tornillos de acero, necesitan ser atraídos por un imán. No latón o acero inoxidable, por favor. Empacar la parte inferior con arandelas de acero a la profundidad requerida y corte cualquier exceso punto de los tornillos. Pegamento todas las arandelas juntas. Debe haber cerca de 9 mm de espacio, imanes y arandelas, cuando esté listo.

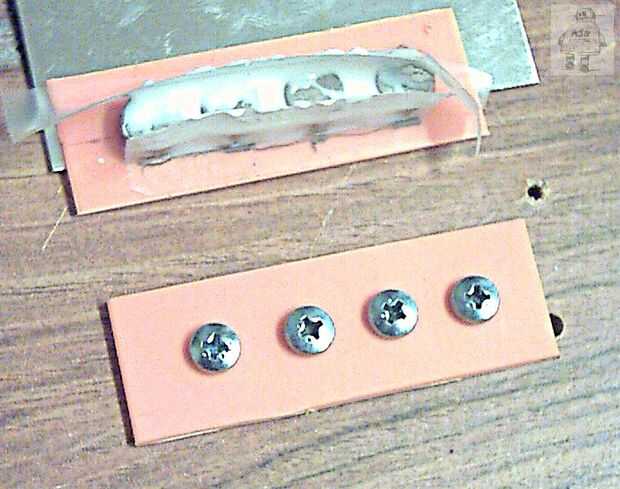

Enrolle los imanes con cinta scotch como barrera y ponga araldite entre ellos en los 3 espacios para mantenerlos separados/pot ellos, para que no se mueva en el futuro.

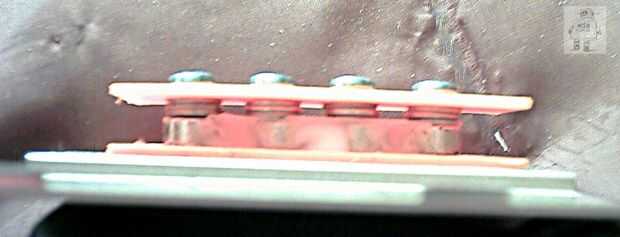

Unir las placas superior e inferior, que está pegadas a los imanes de arandelas de acero. Los imanes se trate y alinee, que correctamente, si no, persuadir recta!

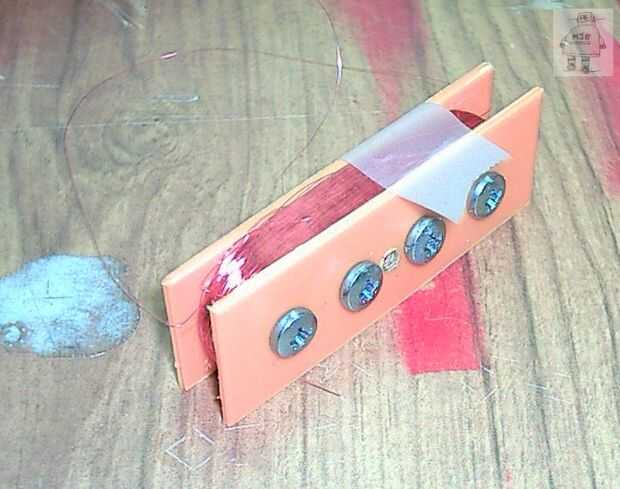

Utilicé una bobina de relé antigua oficina de correos como una fuente para el alambre, es calibre más pesado que el alambre normal de recogida, tan fácil de manejar, pero eso significa menos vueltas se ajusta en. Una primera capa de cinta adhesiva para cubrir las arandelas de la herida y entonces comenzó a enrollar y enrollar... con la bobina del relé montada en una dremel chuck (no encendido!) pagando hacia fuera y la bobina recolección montado en un engranaje enrollador de mano, empiezan a arranque y guiar el cable. Si se rompe, puede unirse por soldadura de los extremos juntos, pero comprobar que realmente ha soldado en. No es necesario aislar estas roturas, solo el viento la capa restante directamente sobre a enterrarlos.
Compruebe la bobina--Quite la capa desde el comienzo de la bobina y use un multímetro para comprobar la resistencia del comienzo de su unión, si obtiene una lectura, seguir hasta la siguiente pausa, o te quedas sin espacio! Al final, sacar la capa y compruebe una última vez.

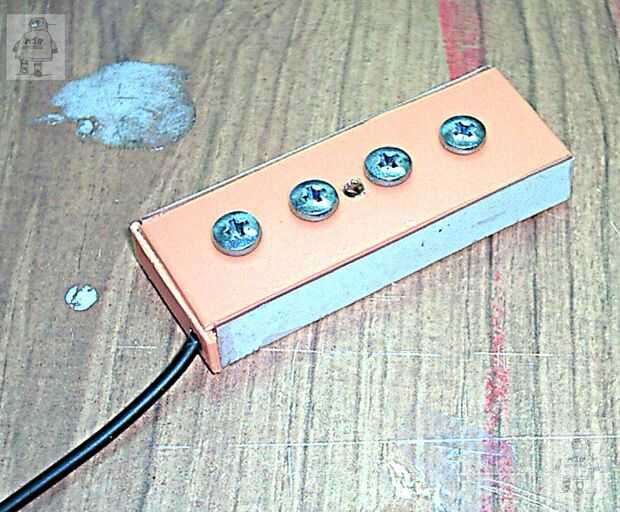

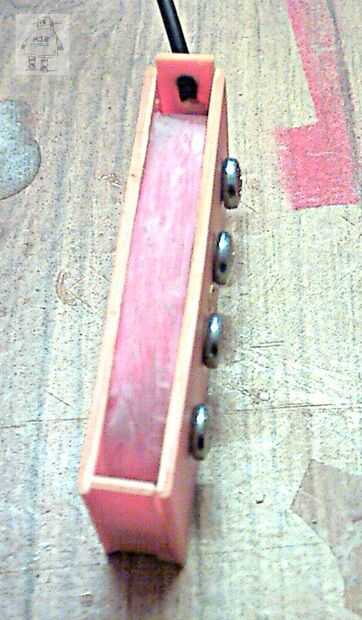

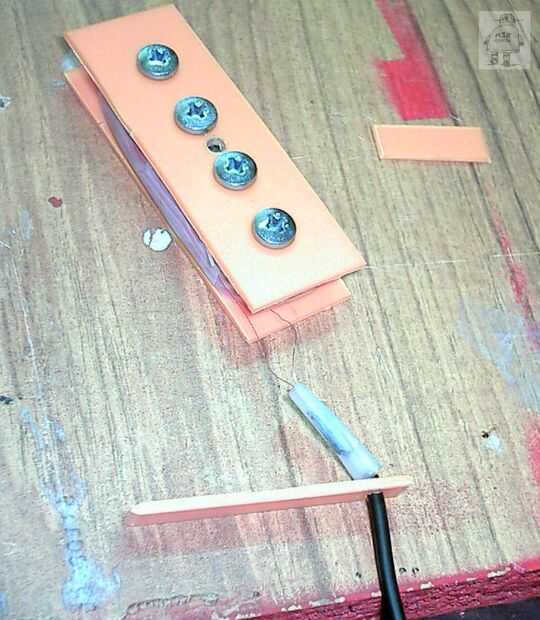

Cuando termine, poner una última capa de la cinta scotch y Únete a una longitud corta de cable apantallado para los extremos de la bobina. Pase a través de un orificio de "alivio de la tensión" en la mejilla de plástico laterales. Pegamento el cable blindado, en la mejilla y pulse pegue demasiado. Completar con la mejilla de plástico final y dos caras (yo usé algunas tarjeta blanca), otra vez superglued en.
La resistencia de la bobina final fue 550 ohmios, que es mucho menor que una pastilla de guitarra generalmente, pero da un sonido muy brillante, incluso con estas viejas cadenas. Con los super imanes, la señal es suficientemente fuerte como para usar en un pedal FX amplificador o guitarra.
Yo envueltos la pastilla entera con un contenedor "Héroes: Mini Cadbury Fudge", porque si tienes "barra de pastillas de jabón" y "lápiz labial", usted puede tener un chocolate bar recogida en este.
