Paso 2: El concepto

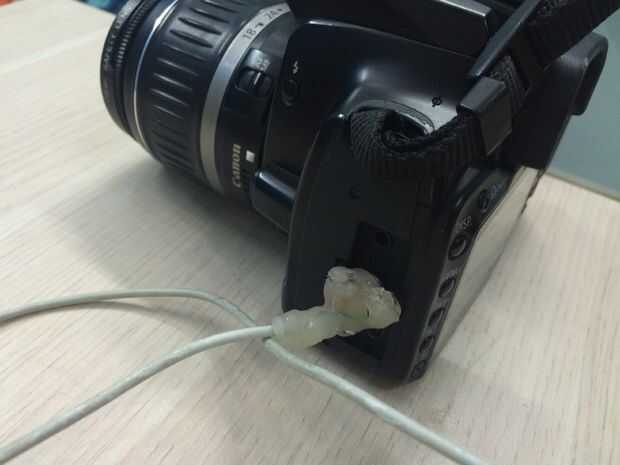

Una cámara réflex digital se comunica con un intervalómetro o un obturador remoto usando a un conector de audio de 2,5 mm. La toma de audio de 2,5 mm tiene 3 terminales
- El terminal bajo (Gnd)
- La terminal central (enfoque)
- el terminal superior (disparar)
A través de un cable de audio jack, sólo podemos controlar dos de las características de la cámara, a saber, el enfoque y disparar.
Para ello, tenemos que el terminal medio para enfocarse y tapa terminal para el tiro, con el conector de la base de la clavija de audio de 2,5 mm de tierra. Como sabemos, un Arduino sólo puede hacer sus pernos de altos o bajos, por lo que requieren el uso de algunos transistores para hacer o romper las conexiones entre Gnd, Gnd y enfoque y disparar. También conectamos dos LED en los transistores dispara y enfoque, nos permite saber cuándo el intervalómetro es enviar un comando de sesión o un foco.

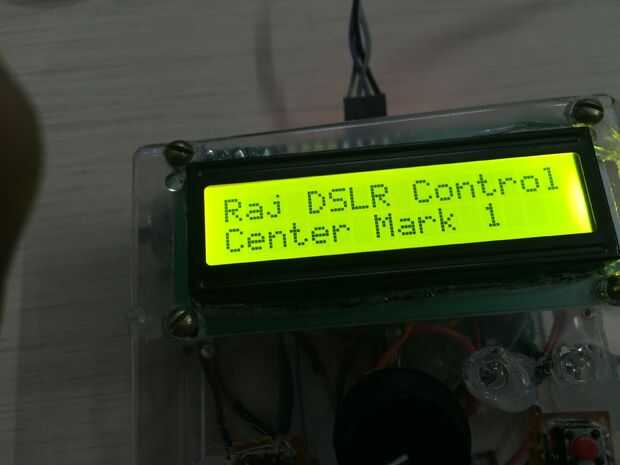

La pantalla Lcd se conecta al Arduino como de costumbre pero en lugar de conectar el pin de contraste del lcd para un potenciómetro, sólo tiene que conectar a + 5v a través de un resistor del ohmio 1 k. También añadimos un interruptor de retroiluminación de la pantalla de lcd para que podemos conservar cierta energía de batería cuando no está utilizando la pantalla lcd.
El potenciómetro y los botones son para navegar por el menú del potenciómetro. Los botones de conectan a los pines digitales del arduino de manera especial, uno de los terminales de los botones de conectar directamente a los + 5v tren mientras que otro terminal de los botones se conecta en el riel de Gnd a través de un resistor del ohmio 1 k y la otra terminal también se conecta a los pines digitales respectivos de los botones.
Víbora del potenciómetro se conecta a uno de los pines analógicos de arduino y los otros dos bornes van a la + riel de 5v y el Gnd.
El zumbador se incluye fo la regeneración audio mientras navegando por el menú o tomar fotografías. Las conexiones de la alarma son simples, el polo positivo va al pin digital de Arduino y el terminal negativo va en el riel de Gnd.
Todas las conexiones se dan en detalle en la siguiente página.
