El intervalómetro única DSLR! (3 / 6 paso)

Paso 3: El circuito

Al hacer la compilación Final, trabajé en piezas perfboard principalmente 2:

1. los carriles de la energía:

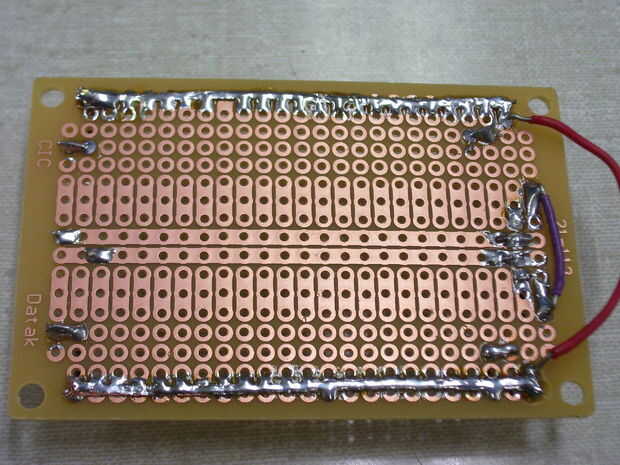

Estos son caminos conductoras que hice con soldadura en una pieza de perfboard que yo entonces soldar todas las conexiones para + 5v y GND.

2. la junta con los transistores y sus resistencias de base y las resistencias para los pulsadores.

Este Consejo también tiene conexión para el 2 LED. Uno condujo indica centrado, y el otro tiro.

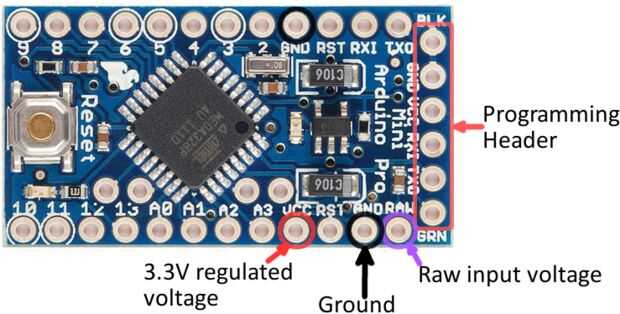

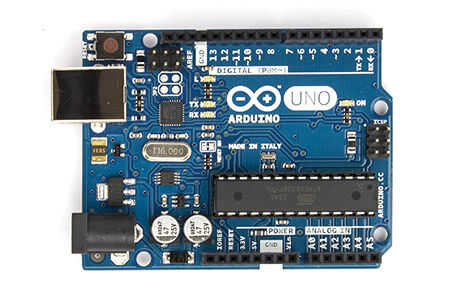

Las conexiones de todos los componentes de hardware:

  • Pin 2 - Lcd D7 de Arduino (pin14)
  • Arduino pin 3 - Lcd D6 (pin13)
  • Arduino pin 4 - Lcd D5 (pin12)
  • Arduino pin 5 - Lcd D4 (pin11)
  • Arduino pin 6 - 1 Pulsador terminal 2
  • Arduino pin 7 - pulsador 2 terminal 2
  • Arduino pin 8 - LED 1 +
  • Arduino pin 9 - Led2 +
  • Arduino pin 10 - zumbador +
  • Arduino pin 11 - Lcd E (pin6)
  • Arduino pin 12 - RS del Lcd (pin4)
  • Arduino Vin - batería + terminal

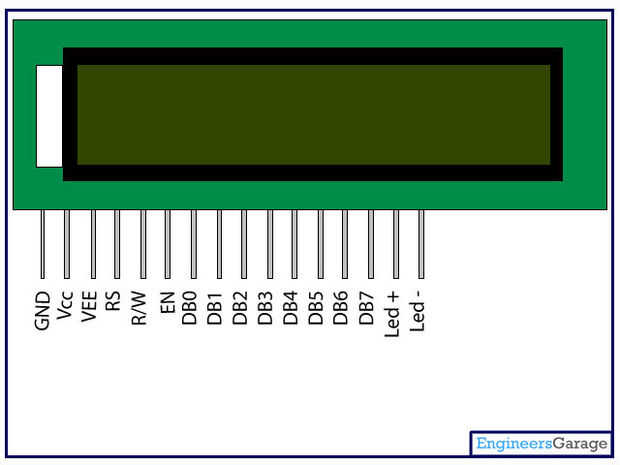

  • Pin RW del LCD (pin5) - carril de tierra
  • Pin de Vcc del LCD (pin2) - + 5v tren
  • Pin Gnd de la LCD (pin1) - carril de tierra
  • LCD con pin (pin16) - + riel de 5v a través de la diapositiva el interruptor 1
  • LCD Led pines (pin15) - carril de tierra
  • Pasador de LCD VO (pin3) - pin Vss del Lcd a través de la resistencia de 1 k ohm.
  • Víbora de potenciómetro - pin analógico Arduino 2
  • Potenciómetro de otros dos terminales - riel de Gnd y + 5v tren
  • Zumbador Gnd - Gnd carril
  • Led1 - 1 Transistor base a través de la resistencia de 1 k ohm.
  • LED2 - 2 Transistor de base a través de la resistencia de 1 k ohm.
  • Pulsador 1 - terminal 1 a + 5v del carril, carril de tierra 2 - terminal a través de la resistencia de 1 k ohm.
  • Pulsador 2 - terminal 1 a + 5v del carril, carril de tierra 2 - terminal a través de la resistencia de 1 k ohm.
  • Audio Puerto Base - Gnd carril
  • Medio del puerto de audio - 1 Transistor colector
  • Top Puerto audio - colector de Transistor 2
  • Terminal de batería - carril de tierra a través del interruptor 2.

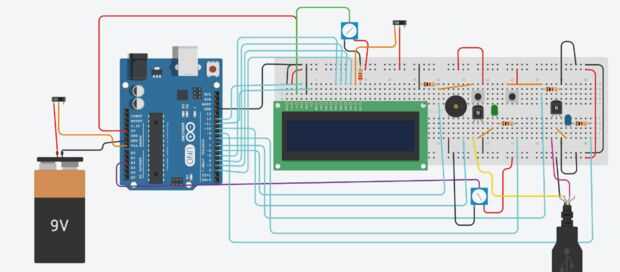

He publicado un diagrama protoboard en esta página y usted puede construir su proyecto de acuerdo con ellos pero también se puede construir según usted, solo tienes que hacer las conexiones como se mencionó anteriormente.

Se recomienda primero construir todo en un protoboard y prueba el proyecto de subir el código.

Instrucciones de soldaduras detalladas en la página siguiente.
