Paso 10: Transmisión de movimiento: un coche de cable simple y de bajo costo,
Elegí acoplar el giro del motor a la rotación del diafragma mediante un sistema de cable y polea. El cable sigue un curso Figura 8 alrededor del aro giratorio de iris y la polea del motor.

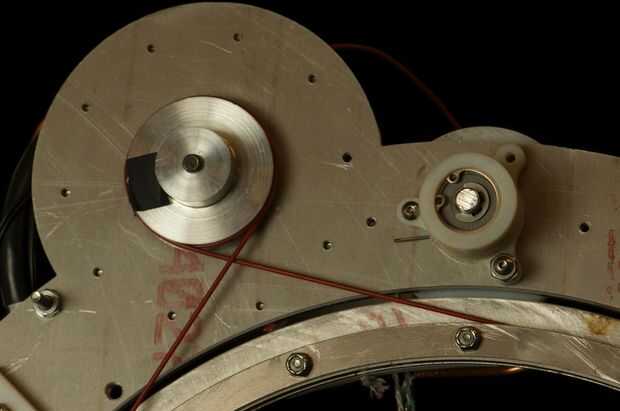

En primer lugar, me volví una polea para el motor en el torno manual. Un tornillo fija la polea al eje.

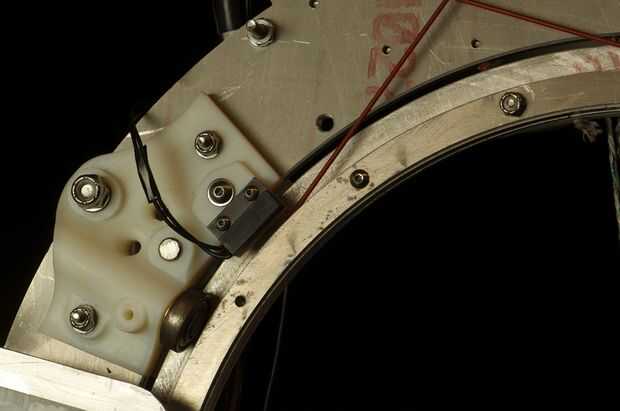

Hice una ranura en el rotor del iris por el jet de agua diferentes colocando anillos de aluminio, todo sostenido con frecuentes #4-40 tornillos de máquina de corte.

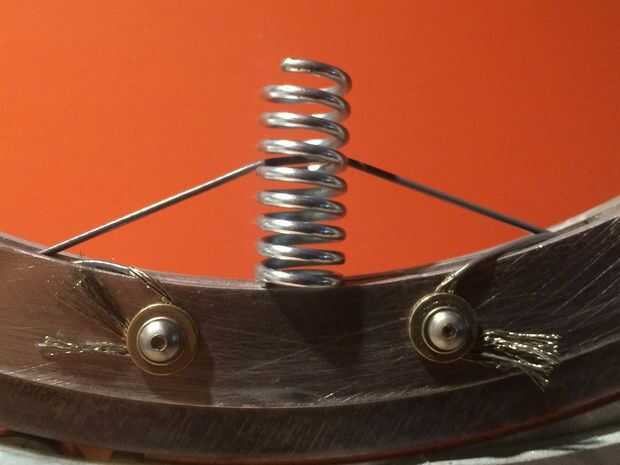

Para asegurar que el cable no deslizarse, envuelve el cable dos veces alrededor de la polea de impulsión del motor y dos veces alrededor de rotor de iris. Los extremos libres del cable fueron entonces anclados al rotor iris por sargentos. Usé un resorte presiona lateralmente en el cable, hacia el interior, cualquier tensar y mantener la tensión del cable.
Cómo tensar el cable con un resorte fue un reto desconcertante. Había visto lujo resorte tensado terminaciones de cable en algunas impresoras de matriz de puntos viejo, pero siempre se trataba de piezas mecanizadas complejas. Quería algo sencillo y rápido (a diferencia de todo lo demás en este proyecto, sé), y este podría ser el más simple de todas las formas de tensión del cable. En terminología náutica, tirando hacia los lados una cuerda para aumentar la tensión a lo largo de su longitud se llama "sudar la línea". Ofrece una gran ventaja mecánica, que el sistema pueda mantenerse tenso como un tambor y eliminar cualquier deslizamiento de la posición del iris en relación con la posición del motor. Helix de la primavera puede puesta en lugar en un puntal o un tornillo para evitar desplazamiento o deformación.

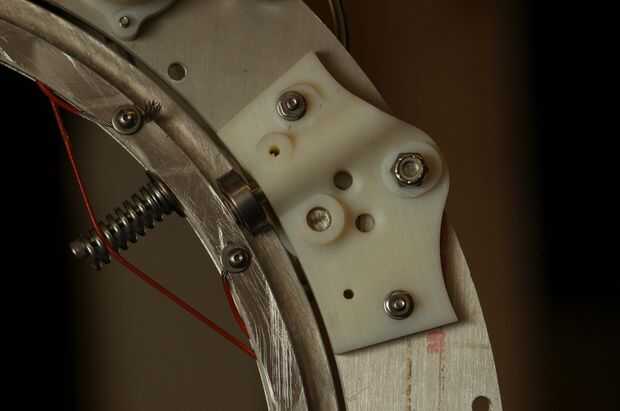

Un aspecto agradable de este diseño es que la primavera, que es una hélice, es ajuste del propio tornillo. El cable pasa entre vueltas del resorte, y para aumentar o disminuir tensión uno sólo necesita torcer el resorte en la dirección adecuada. En la práctica, la fricción impide que aflojar muy bien. Este tensor se mejoró mediante la colocación de un tornillo a través del centro de la primavera, para mantenerlo alineado e impedir su pandeo.
