Paso 14: Diseño de accesorios de ventilador y Sensor ultrasónico

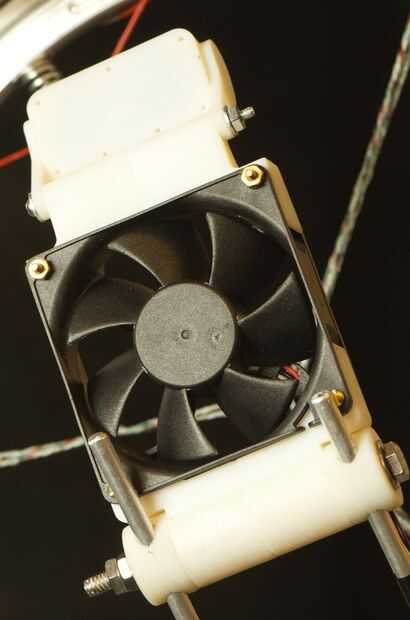

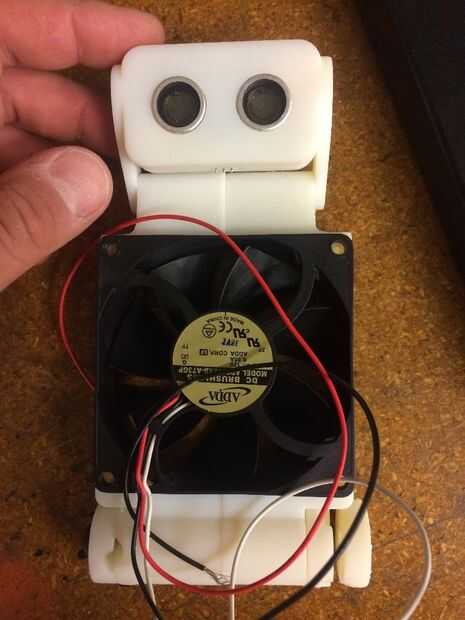

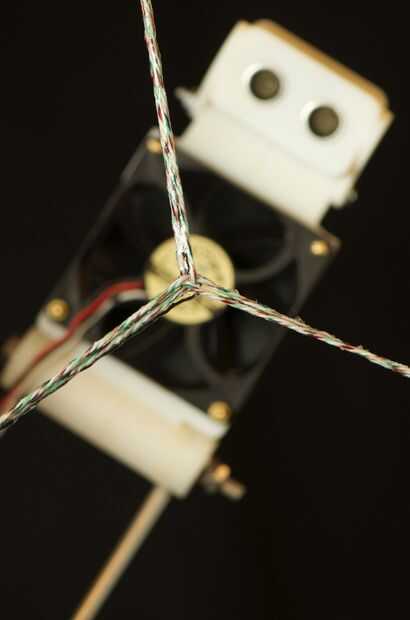

Quería agregar la opción del ventilador por lo que esto podría funcionar en todavía las condiciones del aire y un sensor de ultrasonidos para detectar la presencia y la distancia de la membrana de jabón. Puesto que ambos funcionan mejor desde una posición axial, yo había Unificado el montaje para ambos.

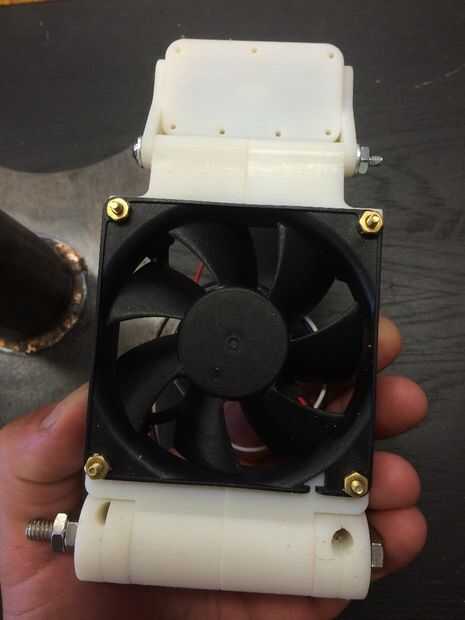

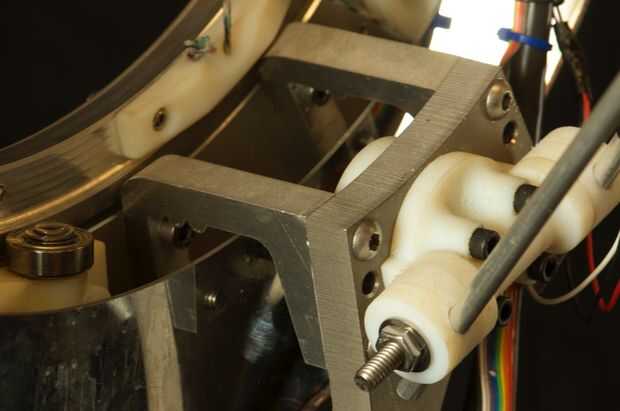

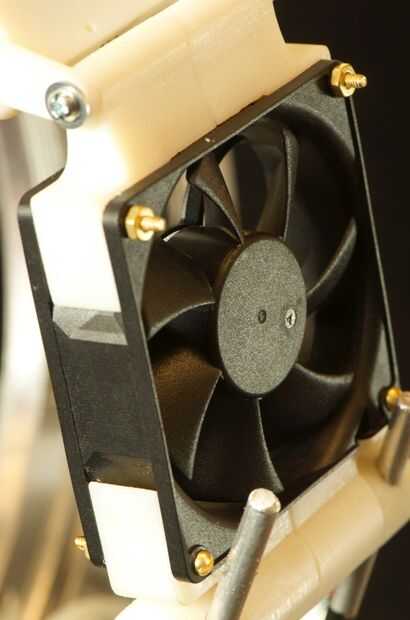

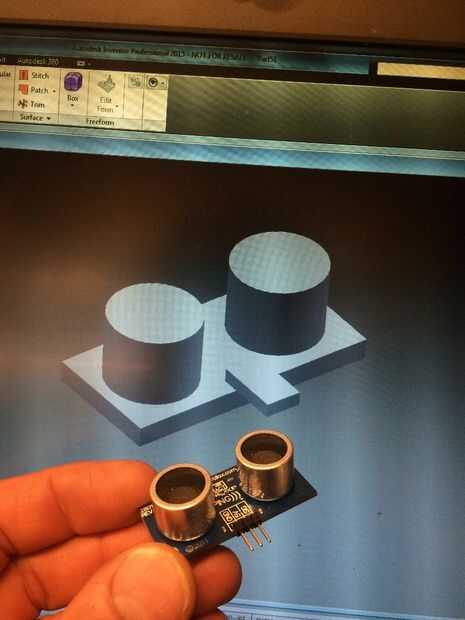

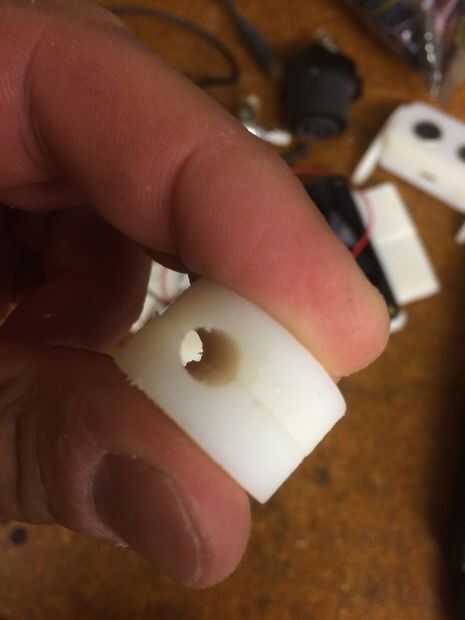

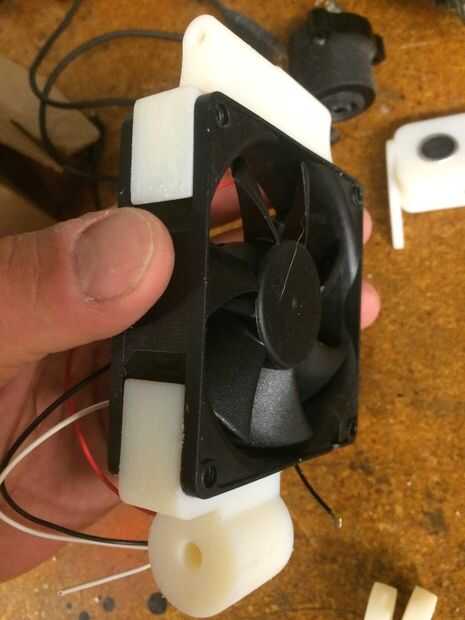

En primer lugar, exactamente había medido el sensor de ultrasonidos y el ventilador y había modelado en CAD Inventor. Esto me permitió hacer las cubiertas ajuste estos elementos perfectamente-nota el ajuste apretado. Encontré algunos 1/4" de diámetro acción de barra de aluminio para las costillas, y 3D impreso abrazaderas para ese diámetro.

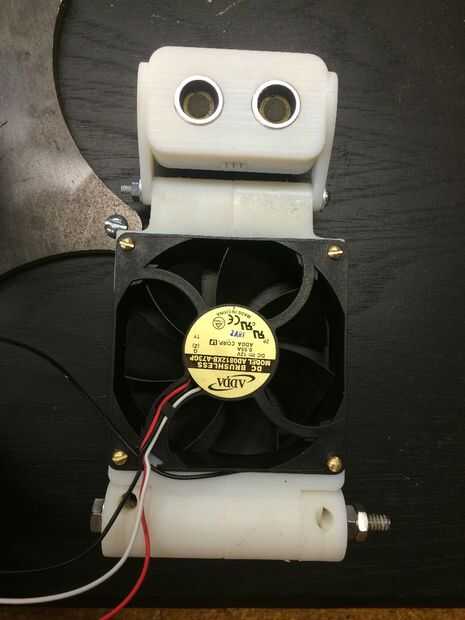

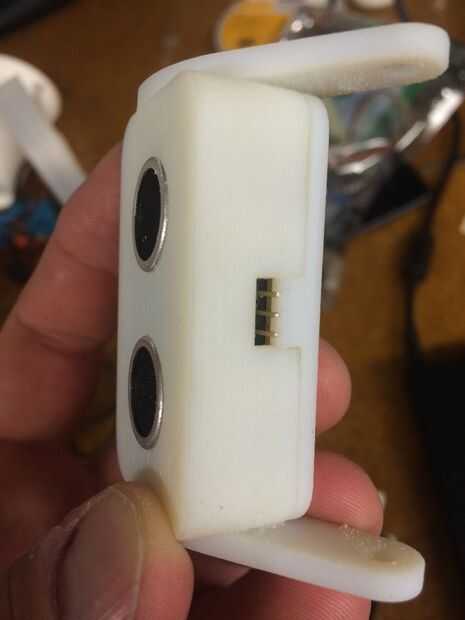

El sensor ultrasónico puse en una caja para proteger a su tablero de circuito pelado de cualquier salpicadura.
