Paso 15: Cortar los anillos de aluminio giratorias y fijas
Después de que el diseño es completo todas las partes que se adhieren a la estructura y rotación de los anillos - el tensor del cable, anillo rodamientos de soporte, conexiones de la bomba, terminaciones de cable - el diseño puede ser finalizado y corte para el marco y aro giratorio del iris concéntrico.

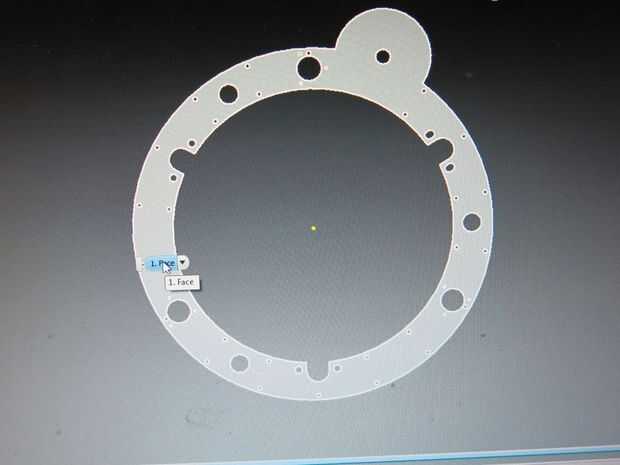

Hice un modelo de los anillos basados en el tamaño de la membrana de jabón deseado y el espesor de anillo mínimo necesario para la fuerza. Luego hizo una Asamblea y obliga a las partes adjuntadas a donde yo quería. Luego usé la útil característica de Autodesk Inventor editar piezas en conjunto, y proyectar la geometría de los agujeros de perno y otras partes intrusa en los anillos. De este modo, conjuntos de acoplamiento complejos pueden construirse relativamente simplemente.

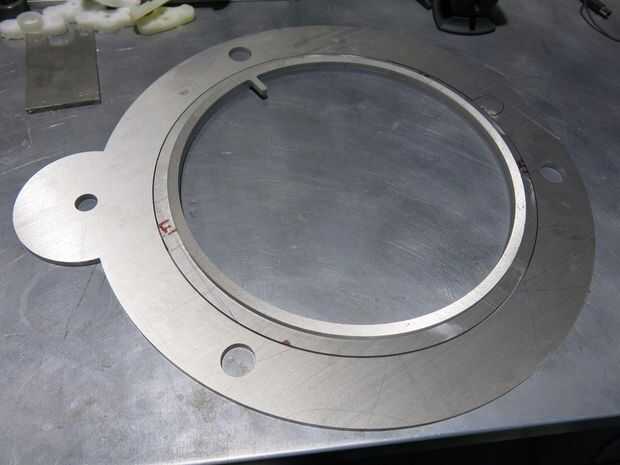

El primer diafragma concéntrico hice enteramente usando el cortador por chorro de agua, pero la calidad de borde de corte por chorro de agua es áspera y el ruido de balanceo de una rueda del rodillo de metal en esta superficie áspera era indeseable. Lijado manual funcionó, pero desde que tuve acceso a un molino del CNC de HAAS, eligió terminar allí los anillos. Esto también me permitió perforar y aprovechar muchos agujeros automáticamente, guardar varias horas de trabajo en comparación a hacer manualmente. Cortar las piezas en el chorro de agua, un poco oversize y terminó a las dimensiones finales en el molino del CNC de HAAS.

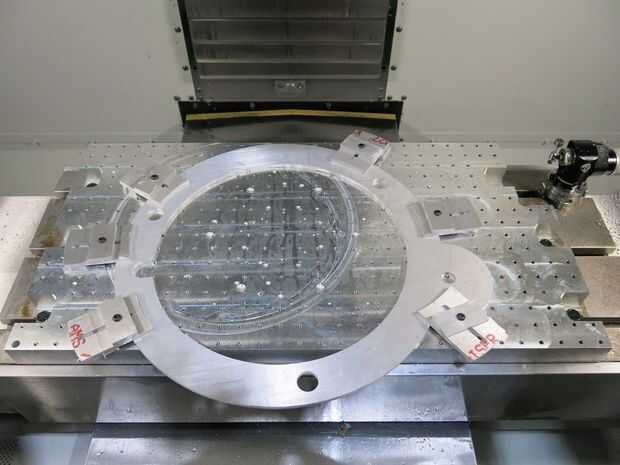

Para simplificar el flujo de trabajo de una parte en el chorro de agua de desbaste y acabado en el molino CNC, coloqué características de registro en la parte a recortar en el chorro de agua. Estos consistieron en tres 1" taladros circular alrededor del perímetro del anillo grande, cuyos puntos centrales se encontraban con mucha precisión utilizando una sonda Renishaw Touch como se equipa de nuestro molino del CNC de HAAS. También hice una placa de plantilla para sostener los grandes aros planos. Gran parte de este proceso es para arriba en un separado instructable, CNC lo escrito sin embargo pone.
