Paso 4: Experimentando con diversos mecanismos para la rotación de iris
Este mecanismo del iris requiere algún medio de rotación de la mitad de los puntos de sujeción de cable. Experimenté con numerosos mecanismos como aclaró mis ideas de cómo construir esto. Al final colocó en un lodazal con diseño en el que el anillo giratorio de "rotor" fue apoyado por ruedas rodillo conectadas al anillo exterior fijo "estator". El prototipo más había utilizado simplemente girando alrededor de un tornillo en un agujero de la madera contrachapada - ver video más abajo. El primer prototipo funcional automatizado utiliza un tubo rescatado y columna de dirección de una bicicleta desechada. (Esto puede ser la vía más accesible para un aficionado tras junto con este proyecto). Durante mi residencia en instalaciones de muelle 9 de Autodesk, aprovechar las herramientas allí: impresoras 3D de primera clase, un chorro de agua y molino CNC.

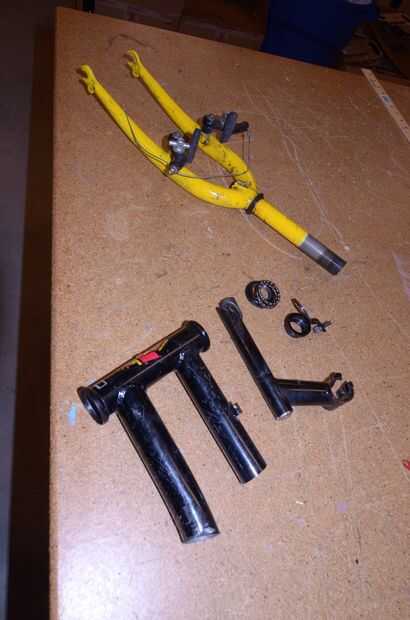

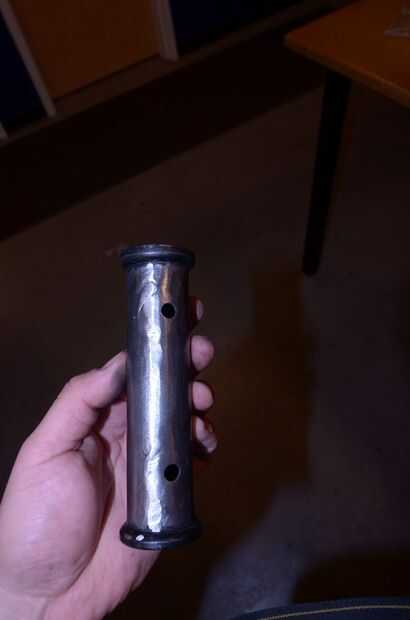

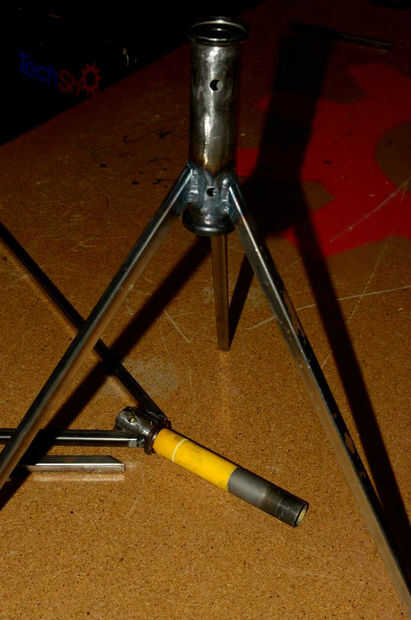

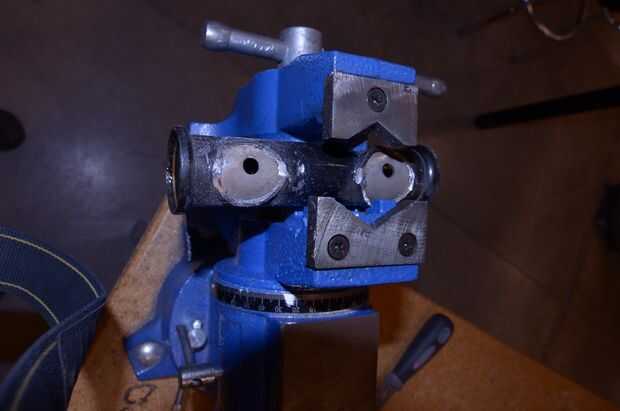

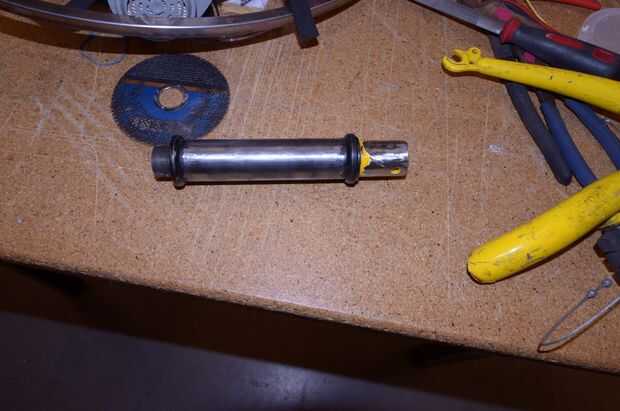

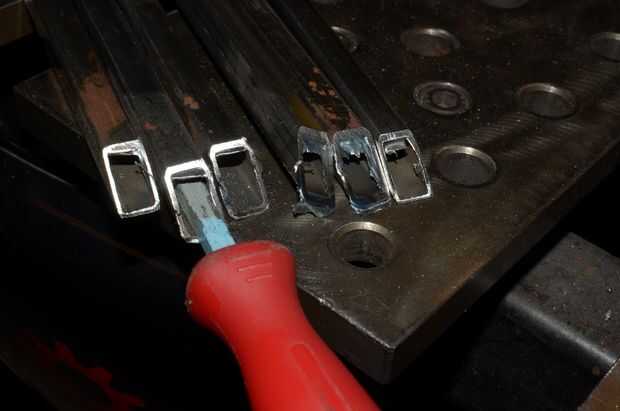

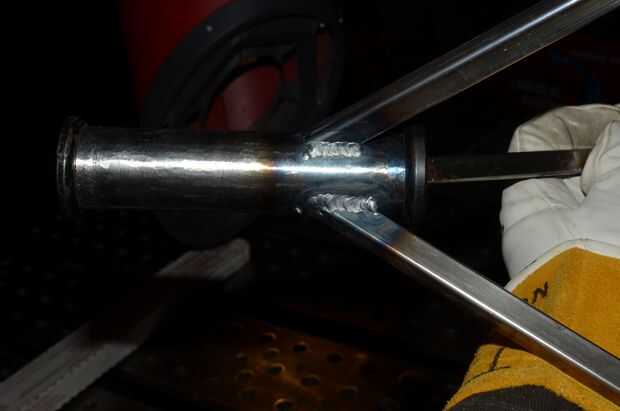

Para hacer la primera máquina de burbuja iris cable funcional fuera de un tubo de bicicleta, corte y el resto de los tubos del armazón de tubo de dirección, de tierra de la pintura y soldados en tres varillas metálicas para el exterior y cámaras de aire de tierra.
Primer prototipo: prueba el tejido iris de cable con un simple tornillo pivote

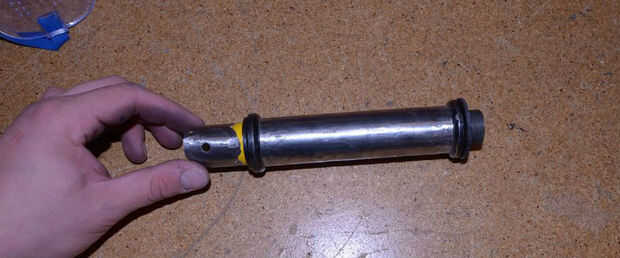

El segundo prototipo usa rodamiento de columna de manejo de la bicicleta, cortada de una bicicleta desechada.
Esto funcionó lo suficientemente bien como para proceder a hacer la primera versión automatizada, que se muestra aquí fuera de mi oficina en Pittsburgh:

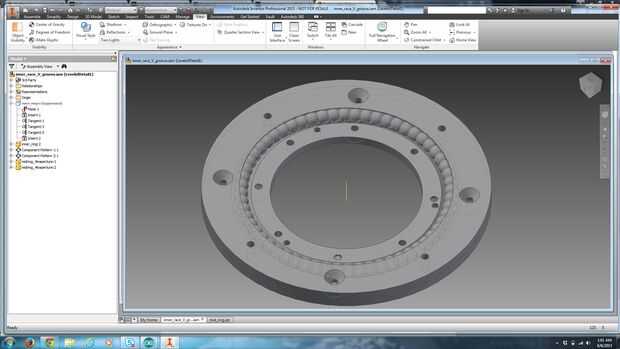

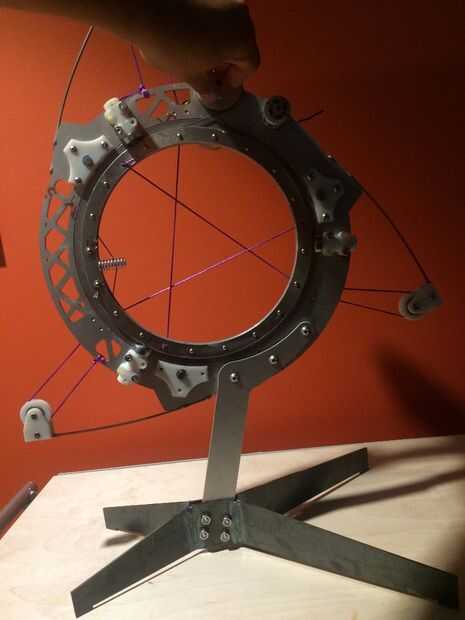

Cuando llegué al muelle 9, decidí que usaría los excelentes recursos de mecanizado hay un iris mejorado con anillo grande o mató a rodamiento, es decir. un par de anillos concéntricos anidado, grande de diámetro. Esto permitiría que la película de jabón que se creará en el centro de los anillos con ningún impedimento para una visión directa a través de la malla.
Pasé por varios conceptos para la fabricación de tales cojinetes de anillo:
- hacer un profundo-V-surco de cero (corte en el chorro de agua de 5-ejes),
- comprar una barata serie lazy susan teniendo,
- utilizando diapositivas de fricción o bujes

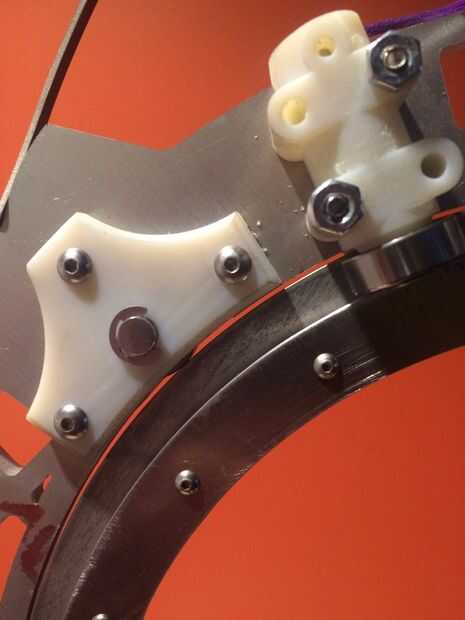

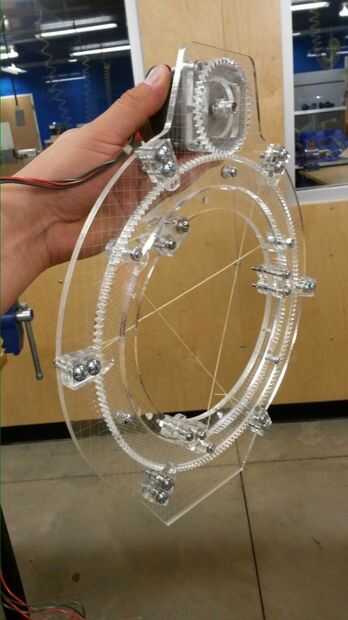

- usando las ruedas del rodillo para apoyar el aro interior giratorio. De estos enfoques, elegí ruedas de rodillos, rodamientos de acero inoxidable realmente de la patineta, ya que son baratos, modular, fácil de reemplazar y fácil de hacer.
De estas opciones, rodamientos de rueda fácilmente disponible, barato, fuerte y requieren un mínimo de componentes adicionales, principalmente a una longitud de eje y 3D impreso bloques para dar soporte al eje. "608" rodamientos de bolas son tal vez los rodamientos producidos en serie más comúnmente disponibles y pueden ser de origen, incluso en acero inoxidable, para menos de $2 cada uno en paquetes de 8 en Amazon y Ebay. Estos rodamientos baratos a veces no son como "acero inoxidable" como se anuncia, pero el bajo costo y facilidad de sustitución constituyen para algunos hacer-en-china-es.
