El iTIN (3 / 9 paso)

Paso 3: Listo la luz del flash

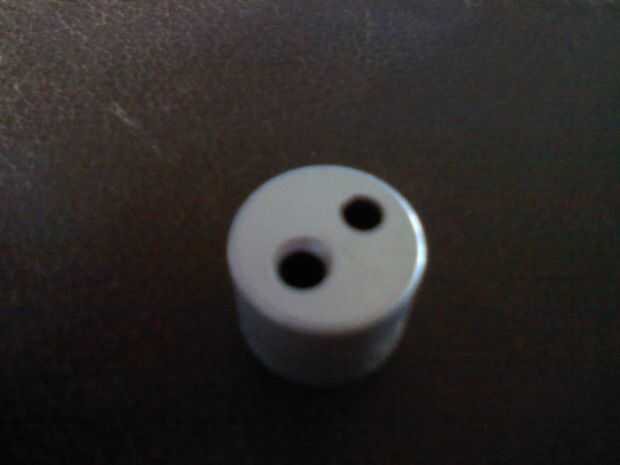

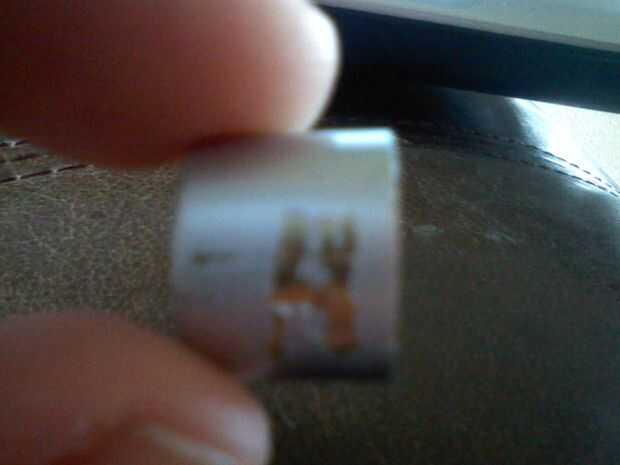

Esta parte es realmente la parte más difícil... Primero, extraiga las baterías, entonces usted necesita tomar la herramienta dremel y cortar el puntero láser en la mitad. el poner la otra mitad con el láser y la luz de destello, y ponerlo en un vicio, no apretado, es solamente aluminio, por lo que es muy fácil de aplastar. Luego tome sus alicates y abrazadera de ellos en la parte superior, donde ves tu láser bajan, un poco, hay una costura, esto se pega, así que si agarre duro y dóblelo hacia atrás y adelante, va a salir. Luego saque la placa de circuito y desoldar los dos interruptores de botón, guardar, sacar las tapitas de goma, que ve en el exterior, y presione para encender la luz. debería haber sido un resistente soporte de aluminio de espesor en la tapa, saca esto y saque la transparente 3mm LED y soldar otro cable 5 de la clavija blanca en el led (diente con aislante de goma blanca) y tomarlo y soldadura en un diente en uno de los interruptores de botón guarda el puntero del láser después en la otra pata del mismo lado en el botón cambiar el diente izquierdo o derecho dependiendo en qué lado soldamos otro cable, soldadura 4 alambre desde el diente del medio del interruptor utiliza para la emisión de tv. tomar un alambre de 3 de la clavija con cubierta amarilla y y soldar a la tierra en el circuito de tv jammers. Eres
hace ahora!

Después de hecho esto, he cambiado la luz del flash LED para dos 5mm azul Super LED brillante, porque ha encontrado que son de grueso más brillantes, y que los de 5mm son más brillantes que 3mm y también porque me parece que la luz "azul" es más brillante que la luz "Blanca", pero esté preparado para pagar $5-$7 cada uno de estos 5mm super brillante azul LED. Para hacer esto, es tomar el cable desde el positivo de su original LED y la soldadura de dos alambres ramificación apagado uno a la derecha y otro a la izquierda. Luego suelda el otro cable del agujero del negative(bottom) en su emisión de tv y la soldadura de los extremos sobre los LEDs, + cathode(Longer Wire) y - anode(shorter wire). luego taladro otro 3-4 mm en el lado opuesto de su IR, para que tengas una luz flash LED a la izquierda y derecha del IR LED. Utilice pegamento caliente para mantener los cables y LEDs en su lugar y You ' r con la tapa, así que ahora toma tus tijeras de lado y haga otro corte tan y dóblelo hacia abajo fuera del camino, así que caben todos sus LEDs y la tapa cierra muy bien. ¡ Y listo!
