Paso 6: Montaje: parte 3
Ruedas: Dirigir-conducido
Para cada una de las cuatro ruedas de accionamiento directo, necesitarás lo siguiente:
3 ruedas con agujero cuadrado
1 engranaje de 1.5" con agujero cuadrado
Titular de 1 eje
1 VEX barra bloqueo
Tapones eje interior y exterior
. Tacos/pinchos de 125"
Eje cuadrado de VEX (o su equivalente. 125" barra cuadrada)
Pegamento caliente u otro adhesivo
Algo fuerte (como tijeras)

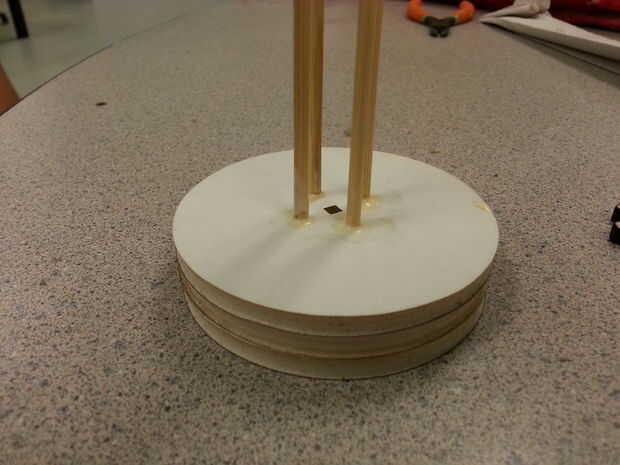

La primera de lo primero. Tomar las tres ruedas y pegar el árbol VEX a través de ellos. Esto se alinea el. 125" los agujeros para los tacos. Tomar 4 tacos y péguelos a través de los orificios de la rueda. Coloque la pila de rueda horizontal sobre la mesa con los tacos que. Recortarlo para que se peguen encima de entre 1" y 1.5".
Dé vuelta la rueda y poner una capa fina de pegamento caliente sobre cada uno de los orificios del eje; Esto es más para evitar resbalamiento que es asegurarlos (puesto que todo el propósito de los tacos debe apoyar contra la torsión, realmente no importa cuánto se deslizan alrededor, siempre y cuando no caen hacia fuera).

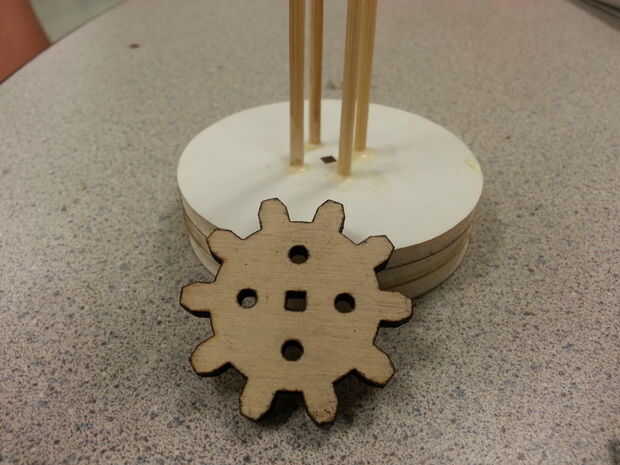

Gire hacia atrás y alinear el engranaje con los tacos. Deslice hacia abajo todo el camino hasta que toque la rueda superior. Deslice la tapa del eje externo (el que está con más agujeros) de la misma manera. Ahora, empujando hacia abajo en el montaje, recortar los tacos tan de cerca a la tapa como sea posible; Luego, caliente pegamento en lugar de una fina capa como el otro lado.

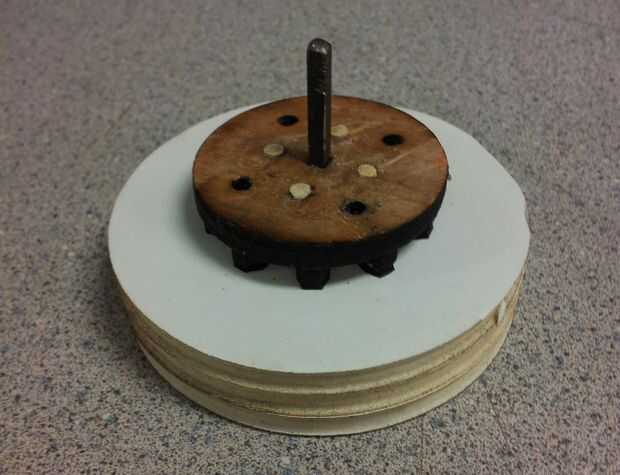

A continuación, tome 4 tacos más. Ponga una pequeña cantidad de pegamento caliente en cada uno de los agujeros exteriores en la tapa (la de uno sin tacos en ellos ya), luego coloque los tacos en los agujeros y empuje firmemente hacia abajo, el equipo les impide salir del otro lado, así que no te preocupes.

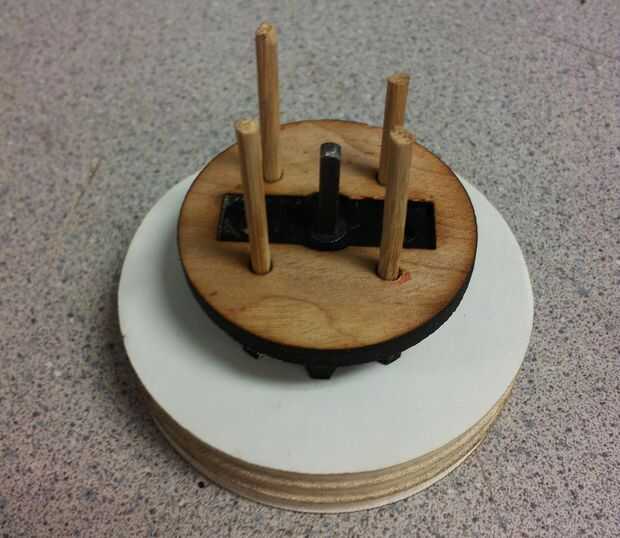

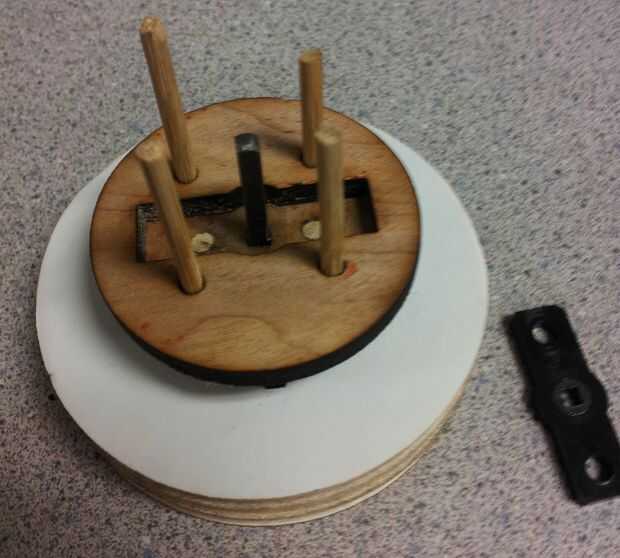

Tomar el soporte del eje y abajo los tacos recién conectado, pero no pegue. Tomar una de las barras de bloqueo VEX e introducirlo en el soporte, desplazamiento de un eje a través de él: Esto asegura todo está alineado correctamente. Deje la barra de bloqueo en la ranura.
Tomar la tapa interior del soporte de eje y deslice hacia abajo de los tacos; Empuje firmemente en él, recortar las espigas y pegamento caliente ellos como antes.

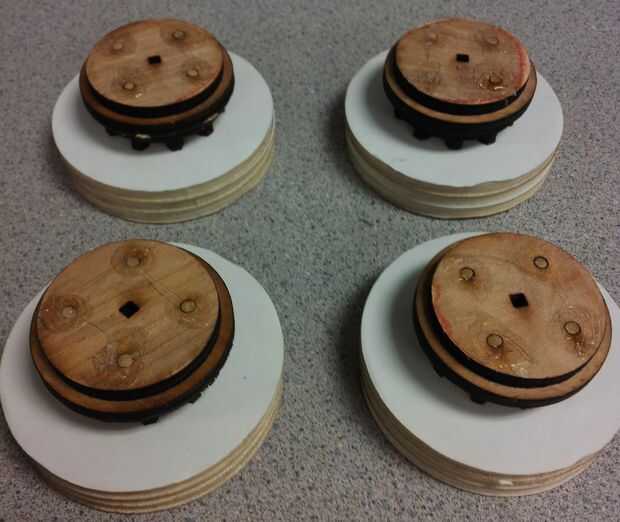

Constituye una de las ruedas de accionamiento directo para el Bot. Ahora hace más de 3.
