Paso 1: Monta un gemelo

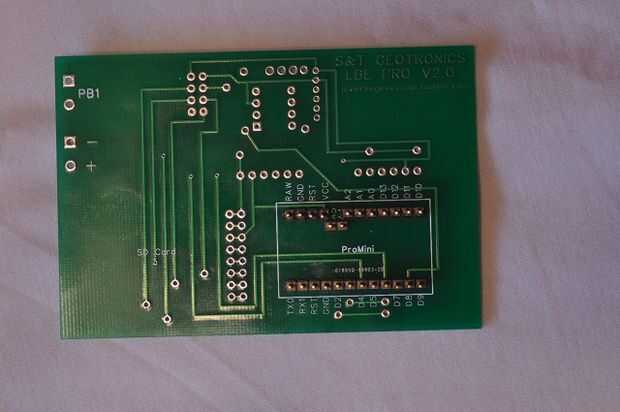

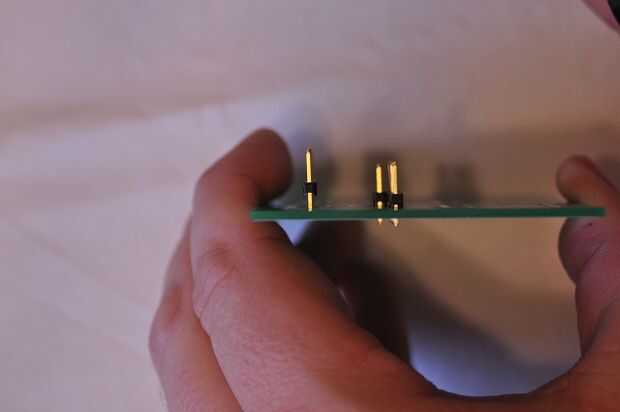

1. la soldadura de pernos Arduino Mini/Pro (o Nano) en la parte posterior del PCB (S & T en la esquina superior derecha). No olvides los 2 pernos de pro/mini poco que van entre las 2 filas: una cadena de 12 pins por un lado, una cadena de 12 con el pin 5 que falta en el otro lado con los 2 pernos aislados detrás de esta brecha.

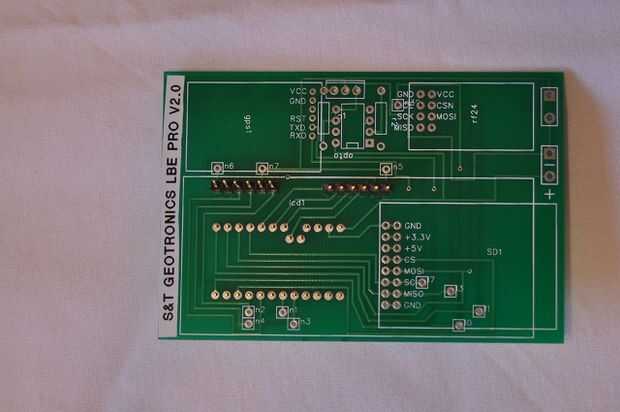

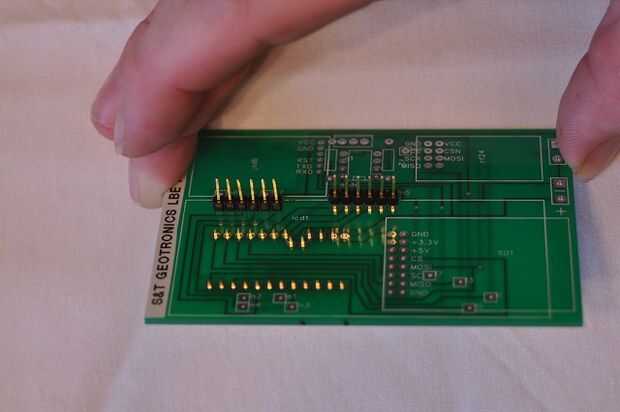

2. Suelde los 2 grupos de 6 clavijas en la parte delantera del PWB para el LCD. No suelde LCD todavía.

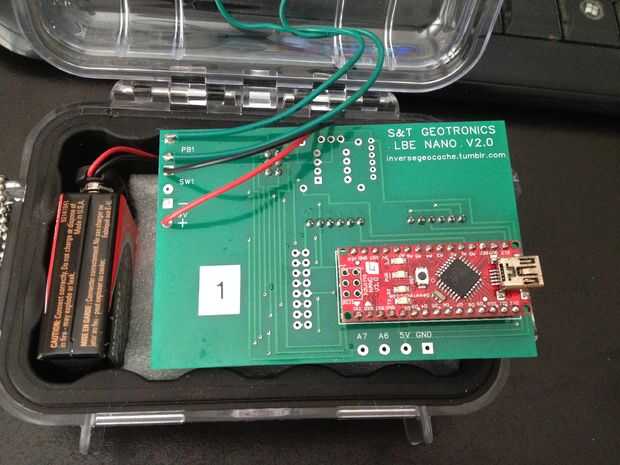

3. soldadura Mini/Pro (o Nano) en la parte posterior

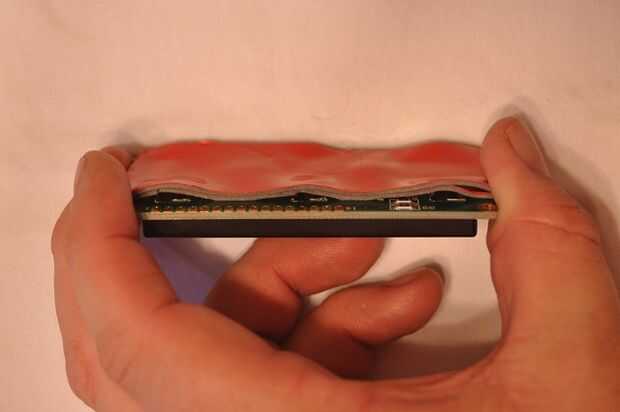

4. soldadura LCD en el frente después de aplicar 2 capas de cinta de doble cara en la parte posterior de la pantalla LCD.
5. prueba de conjunto por transferencia y ejecuta el bosquejo Twin en el Arduino con el poder a través de cable USB conectado a laptop. Solucionar si Mostrar errores. Es normal que la pantalla tener un pequeño parpadeo de alimentación USB. Batería de 9 voltios corregirlo más adelante.
6. RF24 de la soldadura en la parte delantera.
7. Presione el botón de la soldadura
8. soldadura interruptor interrumpe uno de los conectores de 9 voltios, como se muestra a continuación. Suelde el ensamblado resultante al tablero, asegurándose de respetar la polaridad.
9. después de asegurarse usted cambiar una línea en el código dependiendo de que twin programar, descargar su doble sketch de Arduino.
10. prueba de Asamblea (se necesita que ambos gemelos powered para funcionalidad completa).
