Paso 2: Construir el circuito

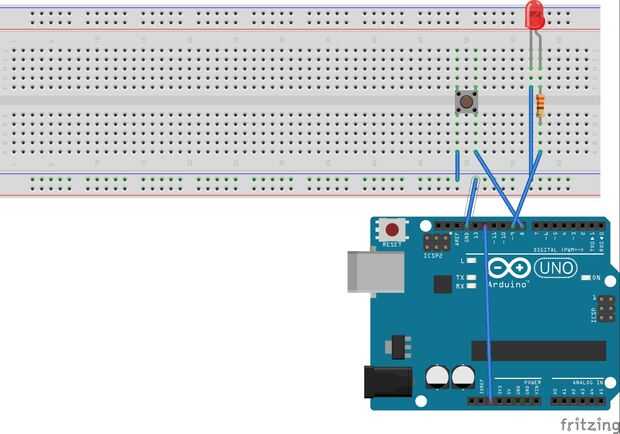

El circuito es bastante simple de construir, sólo tienes que seguir la imagen de arriba.
- Conectar pulsador para protoboard, luego atar uno de los pines para el carril de tierra y conectar el otro al pin digital 8
- Conecte el LED. Atar el lado con el cable más largo para el carril de tierra y conecte el otro extremo con una resistencia de 330 ohm. Conecte al pin digital 9
- Conexión de carril de tierra de la placa a tierra en el Arduino
- Conectar el digital pin 12 al pin de reset en el Arduino
Quizás se pregunte por qué no incluí una 10 k resistencia y subida el botón "Alta" con 5 voltios. Es porque uso un truco ingenioso que le permite utilizar la resistencia de pullup interna en el chip atmega de Ardunio declarando en el código. Esto hace que el circuito es más simple, dándole mayores posibilidades de trabajo la primera vez y reducir el costo.
El cable entre el 12 y reset permite el Arduino a reiniciarse cuando se pierde el juego.
