¿El Jugador: Consola de juego de bricolaje Retro (4 / 9 paso)

Paso 4: Hacer: resistencias

¿
Hierro calentado? Vamos a empezar!

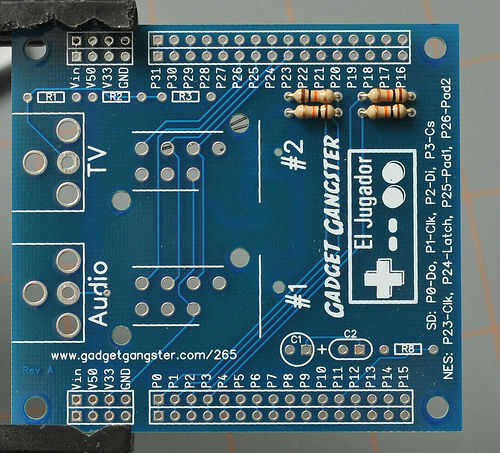

R4, R5, R6, R7 son todas 10 resistencias de k (marrón - negro - naranja). Aquí es cómo usted agrega:

  • Doblar las puntas a un ángulo de 90°,
  • insertar en el tablero,
  • Splay los cables separados,
  • voltear el tablero,
  • calentar el plomo y el cojín con el soldador durante aproximadamente 1 segundo, luego añadir un poco de soldadura.

Una vez que el estaño se haya fundido, puede quitar la plancha y deje que se enfríe durante unos segundos. Luego utilice sus diques para recortar el exceso conduce.

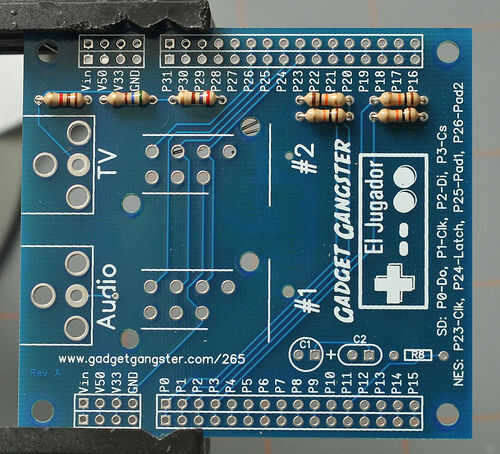

vamos a hacer unas cuantas más resistencias:
R1: 1.1 k Ohm (marrón - marrón - rojo)
R2: 560 ohmios (verde - azul - marrón)
R3: 270 ohmios (rojo - violeta - marrón)

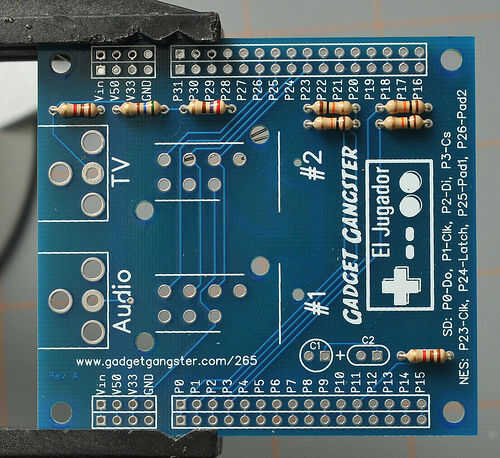

Resistencia última,
R8: 1.1 k Ohm (marrón - marrón - rojo)
